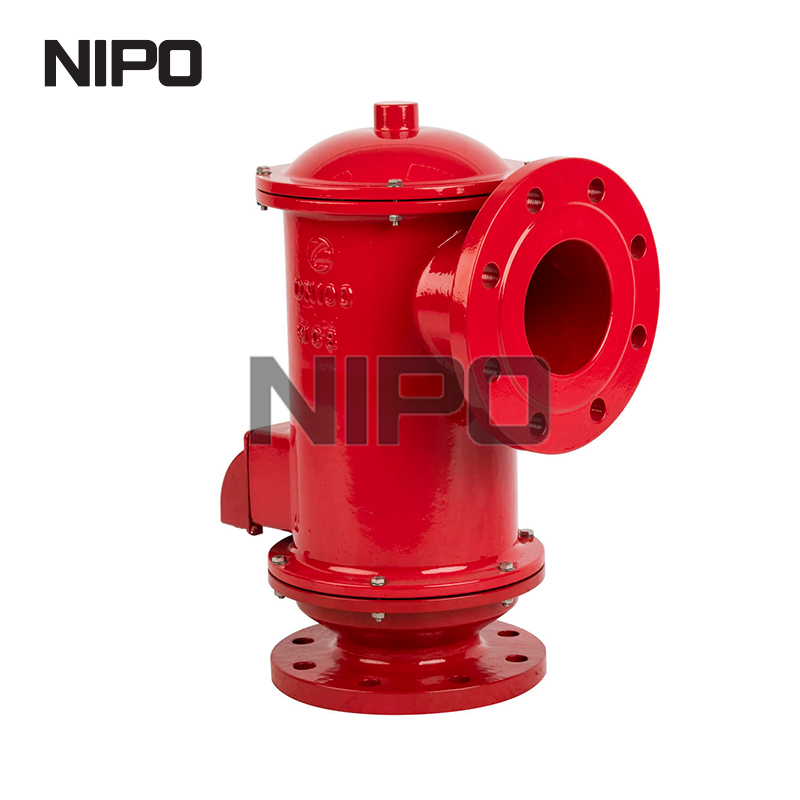

A integridade do tanque de armazenamento depende inteiramente do gerenciamento preciso da pressão. Uma válvula de respiro dimensionada incorretamente garante falhas estruturais catastróficas por implosão ou ruptura, ou emissões fugitivas crônicas que violam as regulamentações ambientais. Engenheiros e equipes de compras frequentemente lutam para equilibrar as variáveis complexas dos cálculos padrão da API 2000. Fatores como efeitos térmicos, taxas de bombeamento e volatilidade do fluido muitas vezes levam a válvulas caras e superespecificadas ou a riscos de segurança subdimensionados e não conformes.
Passar da dinâmica de fluidos teórica para a aquisição prática requer uma estrutura de cálculo padronizada. Este guia detalha as metodologias exatas necessárias para calcular os requisitos de ventilação, avaliar as especificações e selecionar a válvula correta para parâmetros operacionais específicos. Você aprenderá como navegar pela conformidade com a API 2000, evitar armadilhas comuns de dimensionamento e combinar o hardware com as propriedades exatas da mídia.
A conformidade com API 2000 é obrigatória: O dimensionamento preciso requer adesão estrita ao padrão API 2000 (ou ISO 28300) para calcular as capacidades de ventilação normal e de emergência.
Variáveis térmicas e operacionais determinam a capacidade: Os requisitos totais de inspiração e expiração são a soma do movimento máximo do líquido (bombeamento/saída) e das variações térmicas máximas.
Penalidade do supressor de chamas: Adicionar um supressor de chamas em linha ou de fim de linha introduz uma queda de pressão significativa que deve ser levada em consideração no cálculo de dimensionamento final para evitar a falta de energia.
O superdimensionamento acarreta riscos ocultos: Especificar uma válvula maior do que o requisito calculado leva a "vibração", desgaste acelerado da sede e aumento dos custos de manutenção.
Propriedades do meio filtrante selecionam o hardware: A gravidade específica, o ponto de fulgor e a pressão de vapor do meio armazenado influenciam diretamente a configuração final da válvula e a seleção do material.
Definir a linha de base operacional para tanques de armazenamento atmosféricos e de baixa pressão é o primeiro passo no projeto do sistema. O sucesso é medido pela manutenção da pressão interna dentro dos limites específicos do projeto do tanque sob todas as condições operacionais. Um sistema configurado corretamente evita que o teto do tanque desmorone sob vácuo e evita que o casco se rompa sob pressão excessiva. A experiência de campo mostra que negligenciar essas linhas de base leva a um estresse mecânico imediato nas costuras do tanque.
É obrigatória a distinção entre respiração operacional de rotina e cenários de emergência. A ventilação normal controla a transferência de líquidos e as mudanças diárias de temperatura. A ventilação de emergência aborda cenários catastróficos, como exposição externa a incêndios, onde a rápida entrada de calor causa expansão massiva de vapor. O hardware deve lidar com ambos perfeitamente. Você não pode confiar em uma única ventilação operacional para gerenciar um cenário de incêndio em piscina em grande escala sem painéis de socorro de emergência dedicados.
Compreender a distinção técnica entre respiradouros de conservação e válvulas de alívio de pressão padrão evita aplicações incorretas. Enquanto os dispositivos de alívio padrão lidam com perturbações do sistema de alta pressão na tubulação do processo, um respiradouro de conservação gerencia condições de pressão e vácuo ultrabaixas simultaneamente em recipientes de armazenamento. Eles operam em polegadas de coluna de água, em vez de libras por polegada quadrada.
A seleção do mecanismo operacional depende da margem entre a pressão operacional e a pressão operacional máxima permitida. Você deve avaliar o perfil operacional específico de sua instalação.
Carregadas por Peso (Ação Direta): Essas unidades são simples e robustas. Eles contam com pesos empilhados para manter o palete fechado. No entanto, requerem uma margem de sobrepressão mais ampla, muitas vezes até 100%, para atingir a capacidade total de fluxo. Eles funcionam melhor em tanques com classificações de pressão mais altas.
Operadas por piloto: Estas válvulas abrem totalmente perto da pressão definida. São ideais para sistemas que operam muito próximos da pressão projetada do tanque, minimizando a perda de produto e maximizando a eficiência operacional. Eles usam a pressão do próprio tanque para manter uma vedação hermética até que o ponto de ajuste exato seja alcançado.
Identificar os pontos de dados exatos necessários antes de iniciar qualquer cálculo de dimensionamento evita revisões posteriores dispendiosas. Você deve coletar dados abrangentes em três dimensões principais: estrutura do tanque, propriedades do fluido e condições ambientais. A falta de dados aqui invalida todo o cálculo da API 2000. Adivinhar parâmetros leva diretamente a falhas de campo.
A geometria física do recipiente determina o volume basal do espaço de vapor. Você precisa do volume total do tanque, das dimensões físicas, incluindo diâmetro e altura, e do tipo de telhado. Telhados cônicos, domos e planos se comportam de maneira diferente sob pressão. Além disso, você deve estabelecer a Pressão Máxima de Trabalho Permitida (MAWP) e o Vácuo de Trabalho Máximo Permitido (MAWV). Esses números definem os limites absolutos para os pontos de ajuste da sua válvula. Exceder esses limites causa deformação estrutural.
As características químicas do produto armazenado determinam quanto vapor é gerado durante as mudanças operacionais. Você deve documentar a compatibilidade química, densidade, gravidade específica e peso molecular. A pressão de vapor na temperatura máxima de operação, ponto de fulgor e ponto de ebulição são igualmente críticos. Líquidos altamente voláteis requerem capacidades de ventilação significativamente maiores do que óleos pesados e estáveis. Por exemplo, o armazenamento de hexano requer um perfil de fluxo completamente diferente do armazenamento de óleo combustível pesado.
As condições externas influenciam fortemente a respiração térmica. A elevação do local afeta a pressão atmosférica e requer ajustes de densidade para cálculos de fluxo de ar. Você deve registrar os extremos de temperatura ambiente e as taxas máximas de insolação solar para a localização geográfica. O status do isolamento do tanque – totalmente isolado, parcialmente isolado ou não isolado – e o fator de condutividade térmica do isolamento alteram as taxas de transferência de calor. Até mesmo a cor do casco do tanque e seu coeficiente de absorção solar desempenham um papel importante nos cálculos de aquecimento térmico.
Lista de verificação de dados essenciais para cálculos de dimensionamento | ||
Categoria | Parâmetros obrigatórios | Impacto no dimensionamento |
|---|---|---|
Estrutural | Volume, MAWP, MAWV, tipo de telhado | Determina pontos de ajuste e espaço de vapor de linha de base. |
Fluido | Ponto de inflamação, pressão de vapor, densidade | Dita multiplicadores de fluxo volumétrico para bombeamento de entrada/saída. |
Ambiental | Elevação, temperatura máxima, fator de isolamento | Impulsiona as taxas térmicas de inspiração e expiração. |
Piping | Comprimento de entrada/saída, cotovelos | Calcula a queda de pressão friccional e a redução de fluxo. |
Os engenheiros devem escolher entre o Anexo A da API 2000, o método padrão para tanques convencionais, e o Anexo B, o método analítico para tanques refrigerados ou de baixa pressão. Seguir a estrutura padrão garante conformidade e segurança estrutural. Desviar-se destas fórmulas introduz uma responsabilidade enorme.
A respiração operacional é responsável pelo deslocamento do vapor durante as operações de enchimento e esvaziamento. A bomba cria a expiração, atuando como um cenário de alívio de pressão. Você deve converter as taxas máximas de enchimento de líquido em fluxo de ar volumétrico equivalente. O padrão API 2000 usa uma taxa de conversão de 1,01 a 1,07 volumes de ar por volume de entrada de líquido, dependendo fortemente do ponto de fulgor do líquido. Se você bombear 100 galões por minuto de um líquido volátil, deverá liberar mais de 100 galões de vapor equivalente no espaço.
A extração cria inspiração, exigindo alívio de vácuo. Você converte as taxas máximas de retirada de líquido em fluxo volumétrico de ar equivalente. A API 2000 requer 1 unidade de volume de ar por unidade de volume de líquido para líquidos não voláteis. Para líquidos altamente voláteis, esse requisito aumenta até 2 unidades para levar em conta a rápida expansão e resfriamento do espaço de vapor. Puxar o líquido muito rápido sem alívio de vácuo adequado irá colapsar o tanque em segundos.
A expiração térmica é o volume de vapor expelido devido à expansão térmica causada pelo aumento da temperatura ambiente e pela exposição solar. Por outro lado, a inspiração térmica é o volume de ar necessário para evitar o colapso do vácuo causado pelo resfriamento rápido. Uma tempestade repentina em um tanque quente pode causar rápida condensação de vapor, exigindo uma entrada massiva de ar. O cálculo utiliza o volume total do tanque e a taxa máxima de mudança de temperatura.
Você deve converter todos os fluxos calculados em unidades volumétricas padrão. Pés Cúbicos Padrão por Hora (SCFH) ou Metros Cúbicos Normais por Hora são os padrões da indústria. A mistura de unidades durante o cálculo é uma fonte frequente de erros de dimensionamento catastróficos. Sempre verifique suas conversões de unidades antes de finalizar a folha de especificações.
A exposição ao fogo exige uma enorme capacidade de ventilação para evitar a ruptura do vaso. Primeiro você determina a área molhada, que é a área de superfície de entrada de calor com base na altura do nível do líquido, normalmente calculada até 30 pés acima do nível do solo pela API 2000. Em seguida, você aplica equações de entrada de calor para calcular a capacidade de alívio de emergência necessária com base na transferência de calor de incêndios em piscinas vizinhas e no calor de vaporização do fluido. Isso determina o tamanho da tampa do bueiro de emergência.
A etapa final envolve a soma do movimento do líquido e dos componentes térmicos. Isso fornece a vazão máxima projetada para cenários de pressão positiva e vácuo. A ventilação de emergência normalmente é realizada por uma ventilação de alívio de emergência separada, mas a válvula de respiro padrão para aplicações em tanques deve lidar perfeitamente com as cargas operacionais e térmicas combinadas. Você adiciona a taxa de bombeamento à taxa de expiração térmica para encontrar o requisito máximo absoluto de expiração.
A adaptação de cálculos padrão para ambientes altamente voláteis e de alto risco requer atenção rigorosa aos detalhes. Dimensionar um respiro para tanques de armazenamento petroquímico envolve ajustar os cálculos para produtos com pontos de inflamação abaixo de 100 graus Fahrenheit ou pontos de ebulição abaixo de 300 graus Fahrenheit. Esses produtos químicos voláteis exigem multiplicadores de capacidade de expiração mais altos de acordo com API 2000 para lidar com a vaporização rápida. Cálculos padrão deixarão você subdimensionado.
A integração de um corta-chamas em linha ou de fim de linha a montante da ventilação afeta drasticamente o dimensionamento. Você deve levar em conta a resistência ao fluxo e as quedas de pressão através dos elementos corta-chamas. Não calculada, esta resistência pode reduzir a capacidade da válvula em até 50%. Sempre calcule o sistema como uma unidade combinada para evitar a escassez do tanque durante o pico de bombeamento. A fita de metal ondulada dentro do supressor cria fricção que retarda o fluxo de vapor.
A contrapressão dos sistemas de ventilação fechados e da tubulação de recuperação de vapor altera o cálculo do dimensionamento. Você precisa de uma válvula de alívio de pressão com curvas de fluxo específicas que considerem a resistência a jusante. Além disso, leve em consideração os modos de falha do sistema de cobertura de nitrogênio ou gás combustível. Um cenário de falha do regulador despeja gás de alta pressão no tanque, exigindo uma enorme capacidade de expiração para evitar a ruptura. A ventilação deve suportar a vazão máxima do regulador com falha.
Identificar onde normalmente ocorrem erros de cálculo ajuda a evitá-los durante a fase de especificação. Interpretar erroneamente a pressão definida versus o alívio da pressão é um erro perigoso. A pressão definida ocorre simplesmente quando a válvula começa a abrir. O alívio da pressão, ou sobrepressão, ocorre quando a válvula atinge o fluxo total necessário. Não fornecer margem de sobrepressão suficiente significa que a válvula nunca atingirá a capacidade calculada. Você deve especificar o ponto de ajuste e a sobrepressão permitida.
Ignorar as quedas de pressão de entrada e saída é outro ponto crítico de falha. Perdas por atrito na tubulação entre o bocal do tanque e a válvula reduzem a capacidade real de vazão e causam instabilidade da válvula. Sempre calcule a queda de pressão de toda a tubulação. Tubos longos com vários cotovelos obstruirão o fluxo antes mesmo de atingir a válvula.
A armadilha do excesso de tamanho é igualmente prejudicial. Arredondar excessivamente nas saídas de cálculo leva à vibração das válvulas. A ciclagem rápida causa falha mecânica prematura, danos graves à sede e comprometimento da conservação do vapor. Uma válvula deve ser dimensionada para operar suavemente dentro da faixa de vazão pretendida. Maior nem sempre é melhor na ventilação de baixa pressão.
Finalmente, ajustes incorretos da densidade do vapor levam a caminhos de relevo subdimensionados. Dimensionar um respiradouro assumindo fluxo equivalente de ar quando a mistura de vapor real é significativamente mais pesada ou mais leve que o ar distorce todo o cálculo. Sempre ajuste a gravidade específica da mistura de vapor. Os vapores pesados fluem mais lentamente que o ar e requerem áreas de orifícios maiores.
A tradução dos requisitos de fluxo calculados em uma especificação de hardware físico requer uma avaliação cuidadosa dos dados do fabricante. A análise da curva de fluxo é obrigatória. Você deve ler os gráficos de capacidade de vazão do fabricante para garantir que a válvula selecionada atenda ao SCFH calculado na pressão específica do projeto do tanque e na sobrepressão permitida. Não aceite dados de fluxo de ponto único; exigem curvas completas de desempenho. Você precisa ver o desempenho da válvula em toda a faixa de pressão.
Equilibrar os custos iniciais com a longevidade do ciclo de vida determina a seleção de materiais e acabamentos. Selecione materiais de carcaça como alumínio, aço carbono, aço inoxidável ou Hastelloy com base na compatibilidade química. Os materiais da sede e do diafragma, como PTFE, FEP ou nitrilo, devem resistir à degradação do meio calculado. O uso de vedações de nitrila padrão em produtos petroquímicos agressivos garante um vazamento em poucos meses.
Exija dados de teste de fluxo verificáveis e certificações de taxa de vazamento do fabricante. Padrões como API 2521 validam os cálculos de dimensionamento e garantem que o hardware funcione exatamente conforme especificado em condições reais. Solicite a documentação da instalação de teste para provar que as curvas de fluxo são baseadas em testes físicos e não apenas em modelos teóricos.
Compile todas as dimensões do tanque, propriedades do meio e taxas máximas de bombeamento em uma folha de especificações centralizada antes de iniciar os cálculos.
Calcule os requisitos de ventilação normais e de emergência seguindo estritamente as diretrizes da API 2000, levando em consideração todas as quedas de pressão da tubulação e do supressor de chamas.
Solicite aos fabricantes curvas completas de desempenho de vazão, em vez de estimativas de capacidade de ponto único, para verificar o desempenho de sobrepressão.
Verifique a compatibilidade química de todos os materiais de alojamento e acabamento em relação ao meio específico armazenado para evitar falha prematura da vedação.
R: Uma válvula subdimensionada não consegue liberar vapor ou aspirar ar com rapidez suficiente. Isto leva ao excesso de pressão interna, causando a ruptura do tanque, ou ao excesso de vácuo, causando o colapso do teto do tanque para dentro.
R: Sim. Os corta-chamas apresentam resistência significativa ao fluxo. Você deve calcular a queda de pressão no supressor e subtraí-la da sobrepressão disponível para garantir que a válvula ainda atenda aos requisitos de capacidade.
R: Uma ventilação superdimensionada abrirá, expelirá pressão rapidamente e fechará repetidamente. Este ciclo rápido, conhecido como trepidação, destrói as sedes das válvulas, acelera o desgaste mecânico e permite que as emissões fugitivas escapem.
R: A pressão de ajuste é o ponto exato em que o palete da válvula começa a se levantar da sede. O alívio da pressão inclui a sobrepressão adicional necessária para abrir totalmente o palete e atingir a capacidade máxima de fluxo.
R: Não. Você deve converter as taxas de bombeamento de líquido em taxas de fluxo volumétrico de ar equivalentes usando multiplicadores API 2000, que levam em conta o ponto de fulgor e a volatilidade do líquido específico que está sendo armazenado.
