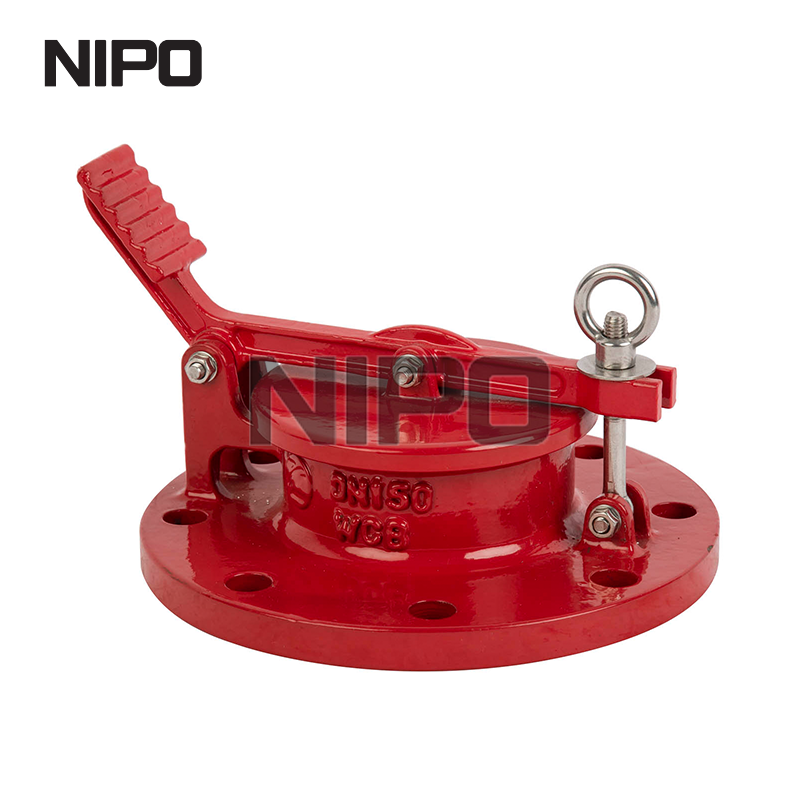

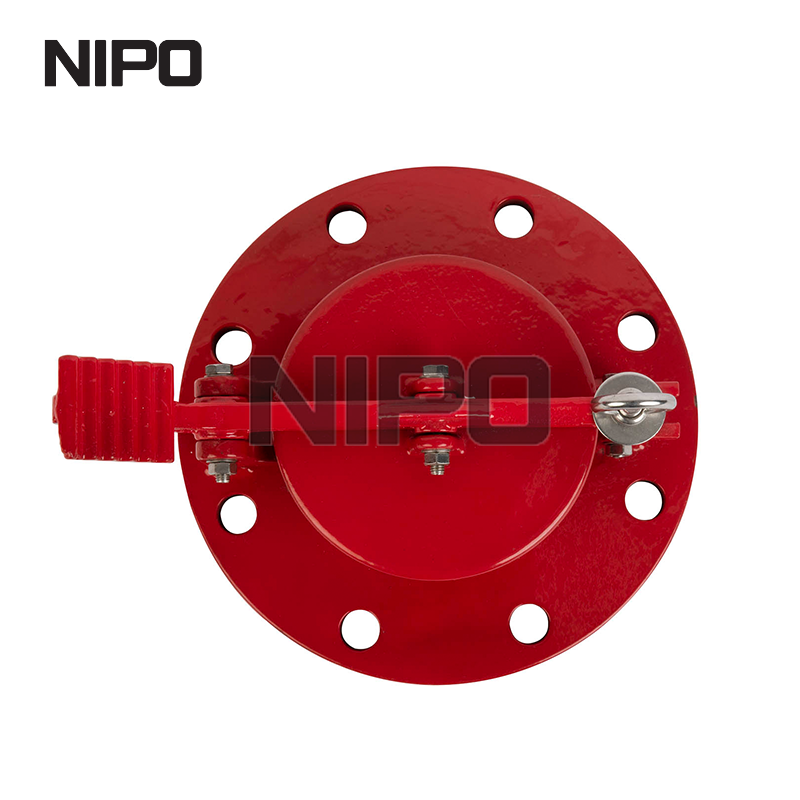

Orifício de medição de óleo tipo pedal

Furo de medição de óleo tipo pedal

O diâmetro do furo de medição é de 150 mm e é fornecido com uma tampa de furo e um parafuso de afrouxamento que pode ser vedado. Para evitar faíscas causadas pelo impacto da tampa do furo e do dispositivo de ferro durante o fechamento, uma almofada de borracha resistente a óleo ou metal macio (cobre ou alumínio) é embutida na ranhura de vedação da tampa do furo. Como a fita de aço usada para medição está em contato com a saída, é fácil esfregar e gerar faíscas, então uma luva de cobre (ou liga de alumínio) é embutida dentro do tubo de furo, ou uma ranhura guia de metal não ferroso (ranhura de alimentação de fita) é instalada fora do ponto de medição fixo.

Para garantir que a medição do óleo seja realizada na mesma posição e reduzir o erro de medição, ranhuras guia de alumínio ou cobre são instaladas em um lado da parede interna do orifício de medição do óleo. Não deve haver costura de solda na placa inferior do tanque de óleo sob o orifício positivo de medição de óleo e, se necessário, uma placa de referência de medição pode ser soldada ali para reduzir o erro relativo de cada medição.

O furo de medição de óleo é dividido em pedal e furos de medição de óleo giratórios, que são instalados na parte superior do tanque de óleo e são usados ​​para medir a elevação, temperatura e amostragem dos derivados de petróleo no tanque. Como os materiais químicos possuem diferentes graus de odores nocivos, eles não podem ser descarregados na atmosfera durante a medição. A fim de completar o programa de medição, garantir que o meio ambiente não seja afetado e a segurança operacional dos trabalhadores, os furos de óleo de proteção ambiental podem desempenhar um papel nesse sentido.
