Na gestão de fluidos industriais, a integridade do isolamento do sistema depende inteiramente da especificação correta dos mecanismos de desligamento. Uma válvula gaveta serve como barreira primária para permitir ou impedir o fluxo de líquidos e gases, proporcionando uma vedação hermética e um caminho desobstruído quando totalmente aberta. Especificar o tipo de válvula errado ou deixar de alinhar a metalurgia da válvula, o design do castelo e a seleção dos internos com os parâmetros do sistema leva a vazamentos catastróficos, desgaste prematuro da sede e tempo de inatividade não planejado dispendioso. Os engenheiros de campo frequentemente encontram falhas causadas por aplicações incorretas, especialmente quando as válvulas de isolamento são submetidas inadequadamente a condições de estrangulamento.
Indo além das definições básicas, este guia fornece uma estrutura de avaliação técnica para equipes de engenharia e compras determinarem aplicações exatas, avaliarem padrões do setor e mitigarem riscos operacionais. Examinaremos as variações mecânicas, os requisitos de materiais e as exigências de conformidade que determinam a implantação bem-sucedida de válvulas nas indústrias pesadas.
Funcionalidade de isolamento estrito: As válvulas gaveta são projetadas exclusivamente para operações totalmente abertas ou totalmente fechadas; utilizá-los para estrangulamento do fluxo garante desgaste acelerado e ineficiência do sistema.
Metalurgia Específica da Aplicação: As características do meio ditam a escolha do material, tornando configurações como a válvula gaveta de aço inoxidável padrão API 600 não negociáveis para ambientes petroquímicos corrosivos ou de alta pressão.
A padronização gera confiabilidade: a conformidade com os padrões API, ASME e AWWA garante desempenho previsível e gerenciamento de custos do ciclo de vida.
A verificação do fornecedor é crítica: a parceria com um fabricante de válvulas gaveta estabelecido com controle de qualidade/controle de qualidade transparente e protocolos de teste (por exemplo, API 598) é essencial para mitigar os riscos da cadeia de suprimentos e de conformidade.

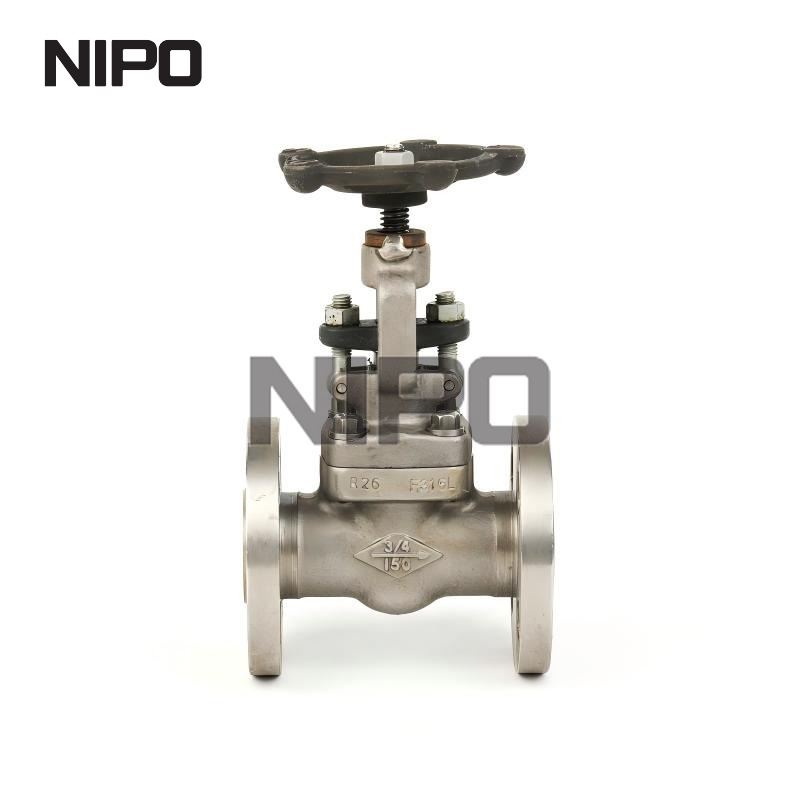

Os engenheiros especificam essas válvulas quando é necessário um fluxo de fluido em linha reta e uma restrição mínima. Quando a válvula está totalmente aberta, a comporta é completamente puxada para dentro do castelo da válvula. Isso deixa um caminho de fluxo desobstruído através da válvula, resultando em uma queda mínima de pressão no sistema. A alta eficiência de fluxo torna este projeto a escolha preferida para tubulações de grande diâmetro, onde a manutenção da velocidade do fluido e a redução do consumo de energia da bomba são métricas operacionais críticas.
A dinâmica dos fluidos dita uma proibição estrita contra o estrangulamento. Portões parcialmente abertos sofrem vibração intensa quando o fluido em alta velocidade atinge a cunha. Essa turbulência causa cavitação, rápida degradação da sede e trefilação nas superfícies de vedação. O mecanismo é estritamente projetado para isolamento liga/desliga. Quando os operadores tentam regular o fluxo com esses dispositivos, o aumento localizado da velocidade através da cunha parcialmente aberta retira o material da sede, destruindo a capacidade da válvula de fornecer uma vedação hermética quando eventualmente fechada.
É importante distinguir entre um design de cunha padrão e uma variante de guilhotina. Uma cunha padrão é utilizada para fluidos limpos ou de alta pressão, contando com a ação de cunha para criar uma vedação hermética contra o corpo da válvula. Por outro lado, uma válvula guilhotina é projetada com uma borda afiada para cortar fisicamente lamas espessas, polpa e sólidos de águas residuais que, de outra forma, emperrariam uma cunha padrão. As comportas normalmente apresentam um perfil mais fino e geralmente são unidirecionais, tornando-as altamente especializadas para manuseio de materiais a granel e linhas de efluentes pesados.
A mecânica de atuação varia de acordo com os requisitos operacionais e a acessibilidade física. Volantes manuais multivoltas são padrão para locais acessíveis onde a operação é pouco frequente. Para sistemas automatizados, locais remotos ou válvulas excepcionalmente grandes que exigem torque significativo, os engenheiros integram atuadores pneumáticos, hidráulicos ou elétricos. Os operadores de engrenagens são frequentemente instalados em válvulas manuais maiores para reduzir a tração do aro exigida pelos operadores, garantindo que a válvula possa ser assentada e desencaixada com segurança contra altas pressões diferenciais.
As redes municipais de abastecimento de água, as instalações de tratamento de águas residuais e as estações de dessalinização dependem fortemente de válvulas de isolamento robustas. A especificação de válvulas gaveta para tratamento de água requer configurações que lidem com grandes volumes de fluido com perda mínima de pressão. Projetos com sede resiliente são fortemente preferidos nessas aplicações. O revestimento de elastômero na cunha encapsula sólidos suspensos, garantindo uma vedação hermética sem danificar as superfícies metálicas de assentamento. A conformidade com os padrões AWWA C509/C515 é obrigatória para garantir a segurança da água potável e a resistência à corrosão a longo prazo em instalações subterrâneas. As equipes de campo geralmente os instalam com hastes não ascendentes e porcas quadradas de operação para acesso por meio de chaves em T no nível da rua.
O setor de hidrocarbonetos exige confiabilidade absoluta para isolamento de dutos, operações de refinaria e gerenciamento de tanques. O isolamento robusto evita a contaminação cruzada e garante a segurança durante a manutenção. A característica de fluxo em linha reta é obrigatória ao manusear fluidos viscosos, como petróleo bruto e lamas pesadas. Qualquer obstrução interna causaria quedas de pressão inaceitáveis e potenciais bloqueios na infra-estrutura do gasoduto. Além disso, as operações de pigging em tubulações exigem válvulas de passagem total para permitir que as ferramentas de limpeza e inspeção passem pela rede de tubulações sem obstruções.
As usinas de energia utilizam essas válvulas na geração de vapor, superaquecedores e sistemas de caldeiras. As temperaturas extremas introduzem graves desafios de expansão térmica. Projetos de cunha específicos, como cunhas flexíveis ou divididas, são necessários para evitar que a válvula se feche à medida que o metal se expande e se contrai durante o ciclo térmico. As aplicações de vapor de alta pressão também necessitam de designs avançados de tampas, como tampas de vedação de pressão, que utilizam a pressão interna do sistema para reforçar a vedação da junta da tampa, evitando vazamentos perigosos de vapor no ambiente da planta.
A cunha interna determina como a válvula lida com as flutuações de temperatura e o estresse físico. Selecionar o tipo errado de cunha para uma aplicação de alta temperatura é uma causa comum de falha operacional.
Cunha Sólida: Melhor para uso geral. Oferece alta resistência e simplicidade, mas é altamente suscetível à ligação térmica em serviços de alta temperatura. Se uma cunha sólida for fechada enquanto o sistema estiver quente, o subsequente resfriamento e contração do corpo da válvula poderá travar a cunha no lugar.
Cunha Flexível: Projetada com um corte em todo o perímetro, compensa a distorção do assento e a expansão térmica, tornando-a ideal para temperaturas flutuantes. Esta flexibilidade permite que a cunha se adapte a pequenas deformações no corpo da válvula causadas por cargas na tubulação.
Cunha Dividida/Disco Paralelo: Apresenta superfícies de assentamento autoalinhadas. Este design é ideal para evitar emperramento em aplicações de vapor de alta temperatura. A construção em duas peças permite que os discos se movam de forma independente, garantindo uma vedação hermética mesmo se o corpo da válvula estiver distorcido.
A configuração da haste impacta a manutenção, a proteção ambiental e os requisitos de espaço na galeria de tubulação.
Avalie a folga vertical acima do ponto de instalação da válvula para determinar se uma haste ascendente pode ser acomodada.
Avalie a corrosividade do meio interno para decidir se as roscas da haste devem ser isoladas do fluido.
Determine a necessidade de indicação visual de posição para monitoramento operacional e de segurança.
Revise o cronograma de manutenção para garantir acesso adequado para lubrificar as roscas expostas da haste.
Os designs de haste ascendente (OS&Y - parafuso externo e garfo) garantem que a haste suba à medida que a válvula abre, fornecendo indicação visual imediata da posição da válvula. Isto é necessário para isolamento crítico onde a lubrificação externa da rosca é necessária e as roscas devem ser mantidas fora do meio do processo. Os designs de haste não ascendente apresentam uma haste que gira, mas não levanta. Isso proporciona uma área compacta para instalações subterrâneas ou com espaço restrito, embora as roscas da haste permaneçam expostas ao meio interno, tornando-as inadequadas para fluidos corrosivos ou com partículas pesadas.
O capô protege os componentes internos e mantém a integridade da pressão. A escolha do capô está diretamente relacionada à classe de pressão do sistema e à frequência de manutenção.
Tipo de capô |
Características |
Melhor Aplicação |
|---|---|---|
Capô parafusado |
Design mais simples, rosqueado diretamente no corpo. |
Aplicações de baixa pressão e baixo custo onde não se espera manutenção frequente. |
Capô Aparafusado (BB) |
Vedação robusta das juntas através de parafusos e junta. |
Aplicações industriais de alta pressão que requerem manutenção e inspeção interna regular. |
Capô Soldado (WB) |
Elimina totalmente as rotas de vazamento do corpo até o capô. |
Aplicações de vapor de alta pressão onde a manutenção interna é pouco frequente e a prevenção de vazamentos é fundamental. |
Tampa de vedação de pressão (PSB) |
Utiliza a pressão do sistema para apertar mecanicamente a vedação interna. |
Sistemas de vapor de extrema alta pressão e alta temperatura, normalmente acima da classe 900. |
As conexões finais devem corresponder ao projeto do sistema de tubulação. As extremidades flangeadas permitem fácil remoção e manutenção, as conexões roscadas (NPT) são adequadas para tubos menores em serviços de utilidade pública e as conexões de solda de topo ou de encaixe fornecem juntas permanentes e à prova de vazamentos para aplicações de alta pressão. A seleção do material é determinada pela compatibilidade da mídia e pelas condições ambientais. Ferro fundido ou ferro dúctil é padrão para sistemas de água e baixa pressão. O aço carbono é especificado para ambientes de alta pressão, enquanto ligas exóticas e aço inoxidável são necessários para meios altamente corrosivos ou aplicações criogênicas.
A especificação 600 do American Petroleum Institute (API) rege válvulas gaveta de aço com extremidades flangeadas e soldadas de topo. A especificação de uma válvula de aço inoxidável padrão API 600 fornece a referência para espessura de parede pesada, tolerância à corrosão e conexões robustas de haste a cunha exigidas nas condições severas da indústria de hidrocarbonetos. Este padrão garante que o corpo da válvula possa suportar cargas significativas na tubulação e picos de pressão sem comprometer a vedação interna. As válvulas API 600 são caracterizadas por sua construção robusta, tornando-as a escolha padrão para refinarias e plantas de processamento químico.
As partes internas molhadas, incluindo a haste, as superfícies de assentamento e as faces de assentamento da cunha, são chamadas de acabamento. O gráfico de acabamento API 600 define os materiais exatos usados para esses componentes críticos. A combinação dos materiais de acabamento com o meio do processo evita escoriações e corrosão nas superfícies de vedação, prolongando diretamente a vida operacional.
Número de corte |
Composição de materiais |
Aplicação Típica |
|---|---|---|
Corte 5 |
Revestimento Stellite nos assentos e cunha |
Alta temperatura, serviço severo, excelente resistência ao desgaste. |
Corte 8 |
Haste e superfícies de assentamento com 13% Cr (F6a) |
Serviço geral de petróleo e gás, resistência moderada à corrosão. |
Corte 12 |
Aço inoxidável 316 com revestimento Stellite |
Ambientes corrosivos que exigem alta durabilidade e resistência ao desgaste. |
Outros padrões críticos incluem ASME B16.34, que determina classificações de pressão-temperatura e espessura mínima de parede com base no material escolhido. A API 598 define parâmetros rigorosos para inspeção de válvulas, testes e tolerâncias aceitáveis de vazamento durante testes de pressão hidrostática e pneumática. AWWA C509/C515 rege válvulas usadas especificamente em sistemas de abastecimento de água municipais, garantindo que projetos de sedes resilientes atendam a rigorosos requisitos de durabilidade e higiene.
A ligação térmica ocorre quando uma válvula é fechada enquanto está quente; à medida que o sistema esfria, o corpo da válvula se contrai ao redor da cunha, fechando-a. Isto requer uma força imensa para abrir, muitas vezes danificando a haste ou o atuador. O bloqueio de pressão ocorre quando o fluido de alta pressão fica preso na cavidade do castelo e se expande devido ao calor ambiente. As estratégias de mitigação incluem a instalação de linhas de derivação externas para equalizar a pressão ou a perfuração de furos de equalização no lado a montante da cunha para liberar a pressão retida de volta para a linha de processo.
A manutenção do ciclo de vida requer o gerenciamento de tempos de atuação lentos inerentes aos projetos multivoltas. A manutenção de rotina envolve a reembalagem das glândulas da haste para evitar emissões fugitivas e o reparo das superfícies de assentamento danificadas por detritos ou estrangulamento inadequado. Os técnicos de campo devem inspecionar regularmente a luva do garfo e as roscas da haste nas válvulas OS&Y, aplicando lubrificantes industriais apropriados para evitar desgaste nas roscas e garantir uma operação suave durante paradas de emergência.
As válvulas OS&Y de grande diâmetro são excepcionalmente pesadas e requerem folga vertical significativa. As equipes de engenharia devem avaliar o suporte estrutural necessário nas galerias de tubulação e garantir espaço adequado para a extensão total da haste durante a operação. Suportes de tubos inadequados perto de válvulas pesadas podem levar ao desalinhamento do flange, induzindo tensão no corpo da válvula e causando falha prematura da junta.
A parceria com um fabricante confiável de válvulas gaveta garante a integridade e a conformidade do sistema em projetos industriais complexos.
Capacidades de engenharia e personalização: Avalie a capacidade do fornecedor de modificar materiais de acabamento, integrar montagens de atuação específicas e alterar conexões finais para aplicações personalizadas. Um fabricante capacitado oferecerá suporte de engenharia interno para verificar os cálculos de vazão e a compatibilidade dos materiais.
Testes e Garantia de Qualidade: Exija transparência absoluta. Exigir documentação de testes hidrostáticos e pneumáticos, relatórios de testes de materiais (MTRs), registros de conformidade API 598 e resultados de testes de emissões fugitivas (como API 624 ou ISO 15848-1). Verifique se a instalação mantém rastreabilidade rigorosa para todas as peças fundidas de retenção de pressão.
Suporte à cadeia de suprimentos e pós-venda: Avalie os prazos de fabricação. Confirme a disponibilidade imediata de peças de reposição, como juntas, gaxetas e cunhas. Fortes capacidades de serviço de campo são essenciais para minimizar o tempo de inatividade operacional durante eventos de parada e cenários de manutenção de emergência.
As válvulas gaveta continuam sendo o padrão fundamental para isolamento confiável e de baixa queda de pressão em todos os setores industriais, desde que sejam estritamente utilizadas para aplicações liga/desliga. A especificação adequada evita falhas prematuras e garante a segurança do sistema.
Audite os diagramas atuais de tubulação e instrumentação (P&ID) para verificar se todas as válvulas de isolamento instaladas são usadas exclusivamente para serviço liga/desliga, e não para estrangulamento.
Defina os requisitos exatos de material e acabamento com base na corrosividade do meio, na pressão operacional e nos limites máximos de temperatura antes de emitir pedidos de compra.
Solicite fichas técnicas abrangentes, desenhos transversais e relatórios de testes de materiais de parceiros de fabricação selecionados.
Implemente cronogramas de inspeção de campo de rotina com foco na integridade do empanque da haste, na lubrificação da rosca e na capacidade de resposta do atuador.
R: Não. Eles são projetados estritamente para isolamento totalmente aberto ou totalmente fechado. Usá-los para estrangulamento faz com que o fluido de alta velocidade vibre a cunha, causando cavitação, danos graves à sede e eventual falha de vedação.
R: Um design de cunha padrão veda colando metal contra metal ou elastômero, ideal para fluidos limpos. Um portão de faca apresenta um disco afiado projetado para cortar fisicamente lamas espessas, polpa e águas residuais sólidas e pesadas.
R: A API 600 exige espessuras de parede pesadas, tolerâncias específicas à corrosão e conexões robustas entre a haste e a cunha. Isso garante que a válvula possa suportar pressões, temperaturas e ambientes corrosivos extremos típicos da indústria petroquímica.
R: Os números de acabamento designam os materiais específicos usados para as peças internas molhadas (haste, sedes, faces de cunha). A seleção do interno correto evita escoriações, resiste à corrosão específica do meio e garante uma vedação durável durante toda a vida útil da válvula.
R: Esses problemas são mitigados durante a fase de projeto através da utilização de cunhas flexíveis ou divididas, da instalação de linhas de desvio externas ou da perfuração de um pequeno orifício de equalização no lado a montante da cunha para aliviar a pressão presa no castelo.
R: Uma haste ascendente (OS&Y) sai da válvula, fornecendo uma indicação visual clara se a válvula está aberta ou fechada. Uma haste não ascendente gira no lugar, economizando espaço vertical, mas não oferecendo nenhum indicador visual de posição.
