Q41
NIPO

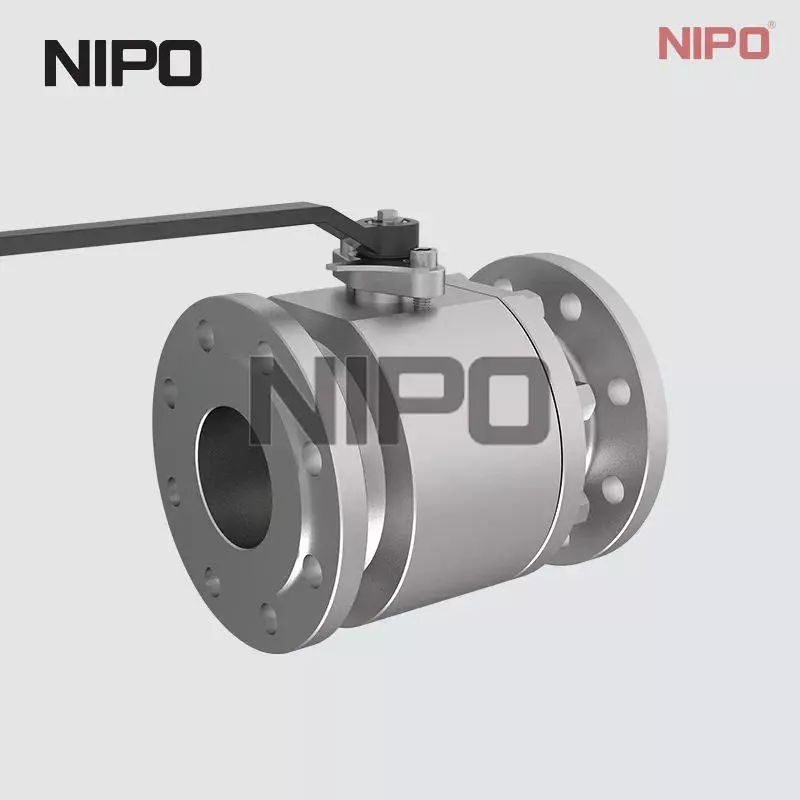

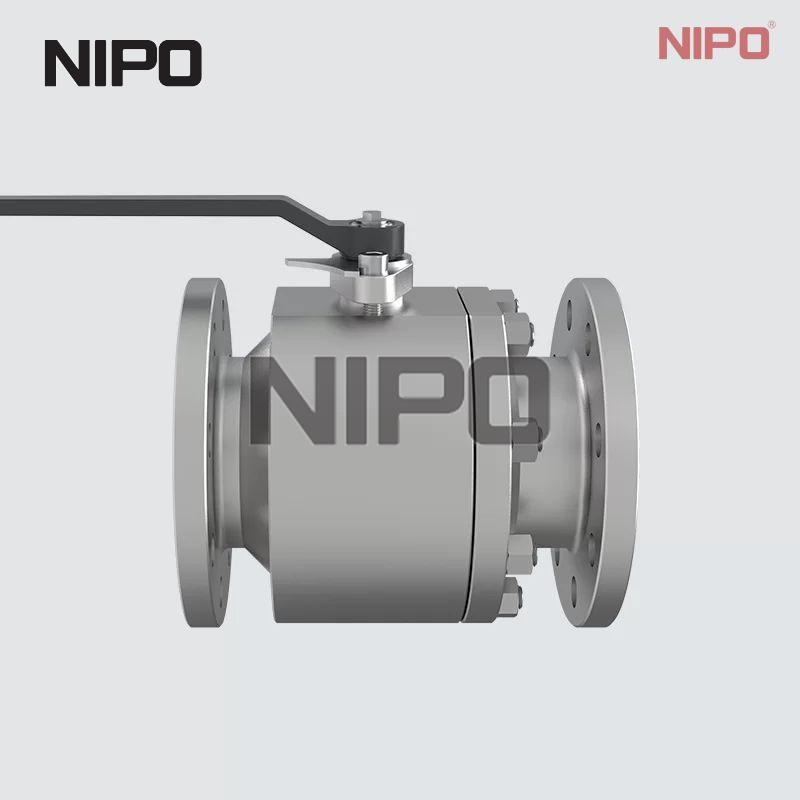

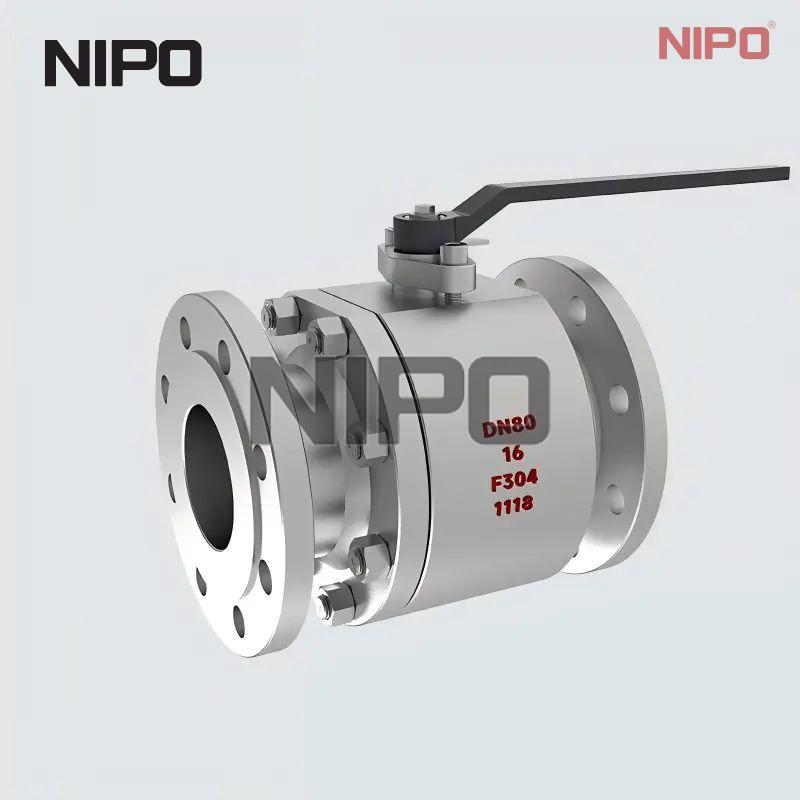

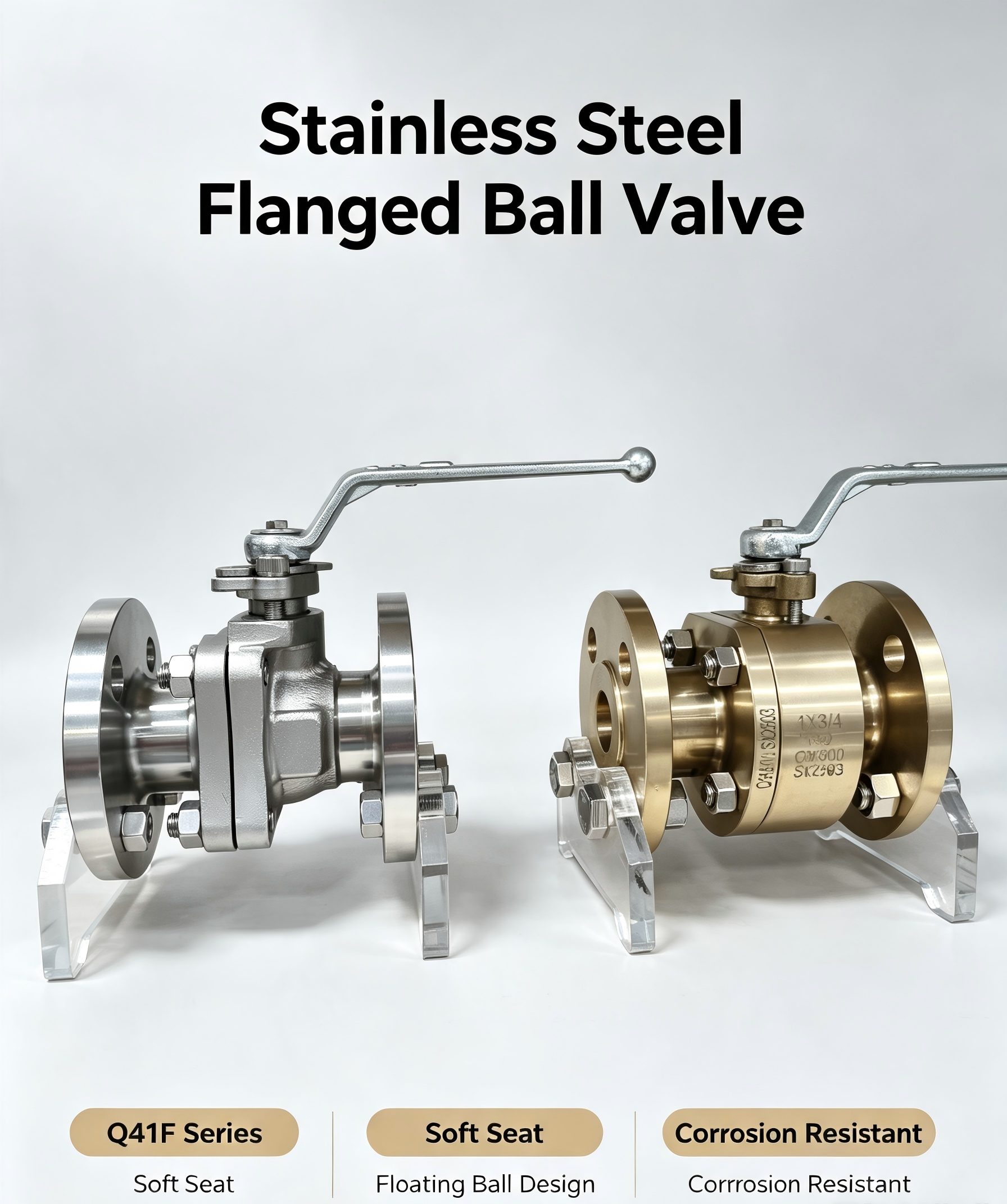

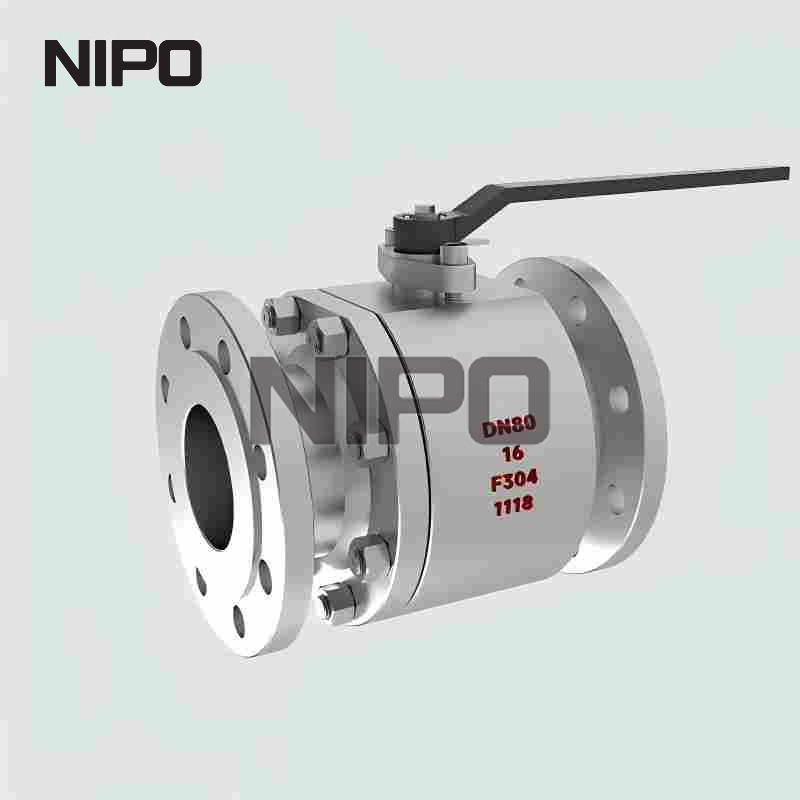

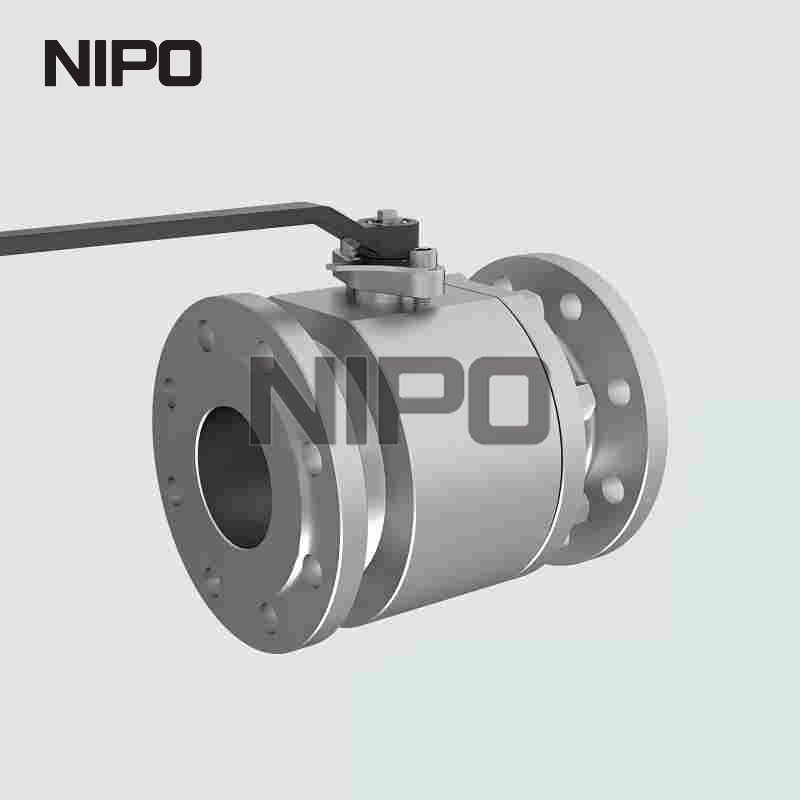

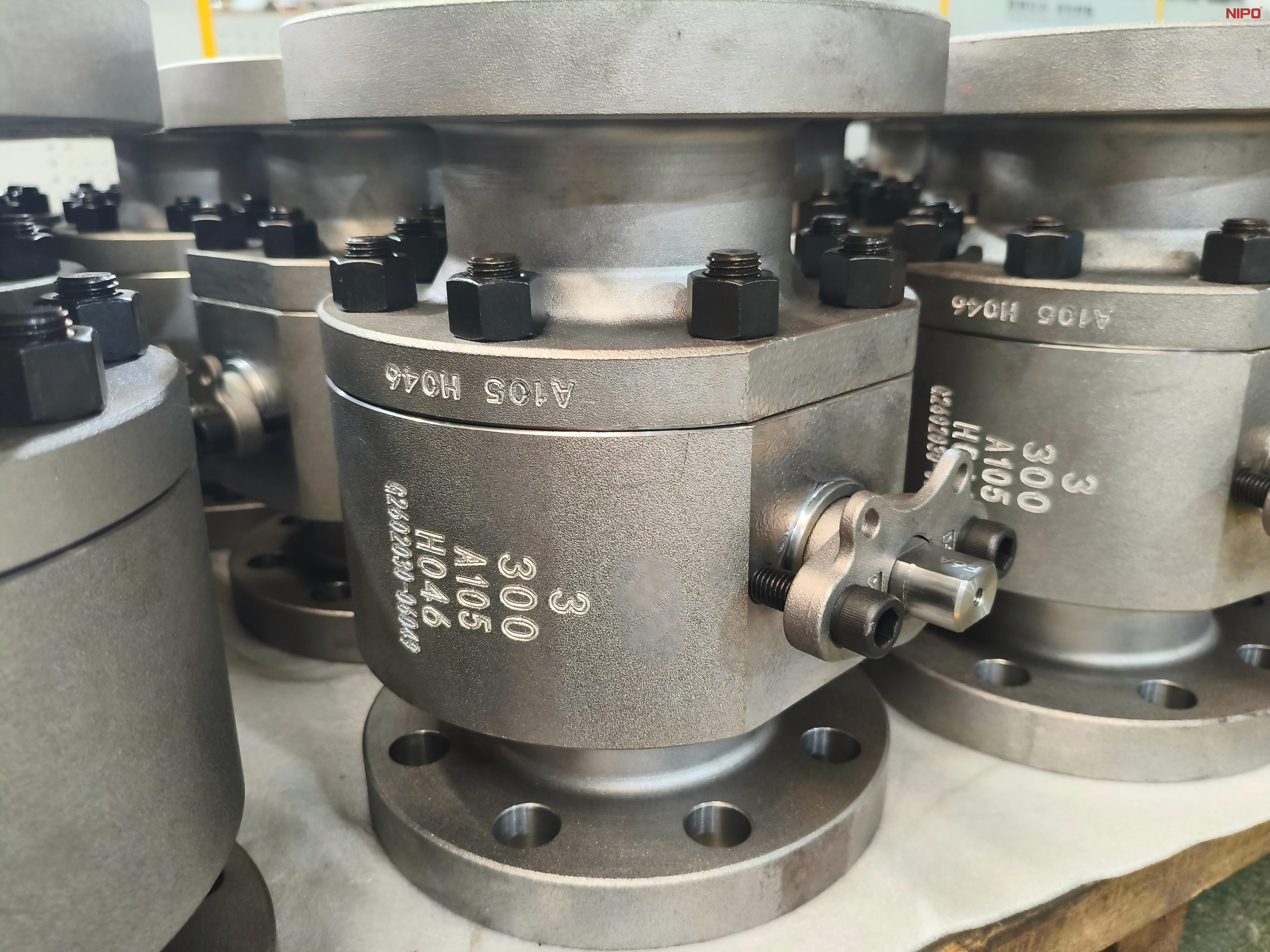

Nome do produto: Válvula de esfera Q41F
Número do modelo: Q41F-16P DN80
Categoria de material: aço inoxidável
Classe de material: F304
Classificação de pressão: PN16
Tamanho nominal: DN80
Método de atuação: Manual
Conexão final: flangeada
Especificação de conexão: Face elevada (RF)
O mecanismo manual de um quarto de volta move a bola flutuante entre as posições totalmente aberta e totalmente fechada. A configuração direta e de passagem total destina-se a limitar a restrição do caminho de fluxo quando aberta. Esta configuração de estoque deve ser selecionada para serviço de isolamento; o serviço de estrangulamento requer uma revisão separada do desgaste da sede, velocidade e frequência operacional.
O registro de estoque lista água, vapor e óleo como meios aplicáveis e uma temperatura operacional máxima de 150 C. A compatibilidade do fluido depende da composição, concentração, temperatura e pressão reais, portanto, a compatibilidade do corpo F304 e da sede fluoroplástica deve ser verificada em relação aos dados do processo do projeto.
Projeto de esfera flutuante A esfera não é suportada por eixos de munhão superior-inferior. A bola flutua axialmente. Sob pressão média, a pressão do lado de entrada empurra a esfera contra a sede a jusante para realizar a vedação.
Porta completa/porta reduzida opcional A versão de porta completa mantém o mesmo diâmetro da tubulação para resistência mínima ao fluxo; porta reduzida para serviços gerais com boa relação custo-benefício.
Conexão de extremidade flangeada Conexão de flange de face elevada, fácil instalação, desmontagem e manutenção no local.
Inserção de sede macia em PTFE Sede em PTFE não metálico, desempenho de fechamento bidirecional à prova de bolhas.
Haste anti-explosão A estrutura da haste anti-explosão evita que a haste se solte sob pressão interna. O dispositivo antiestático é opcional para dissipar a carga estática entre a esfera e os assentos.
Estrutura de corpo simples e compacta Número pequeno de peças, construção interna simples. Modo de operação: manopla de alavanca, caixa de câmbio, atuador pneumático ou elétrico configurável.
Observação: A estrutura de esfera flutuante é adequada principalmente para tamanhos pequenos e médios (DN15‑DN200). Para alta pressão de tamanho grande, a válvula esfera munhão Q347F é a preferida.
Estrutura simples de esfera flutuante, layout compacto, custo competitivo para furo pequeno e médio.
A sede macia de PTFE proporciona fechamento bidirecional sem vazamento e à prova de bolhas.
Abertura/fechamento rápido de um quarto de volta de 90 graus, operação liga/desliga rápida.
Baixa resistência ao fluxo, opção de porta completa permite fluxo desobstruído de mídia.
Conexão flangeada, resistência conjunta confiável, conveniente para instalação e substituição.
Ampla compatibilidade com meios: água, óleo, gás, fluidos químicos em geral.
Opções flexíveis de atuação: alavanca, engrenagem, pneumática, elétrica para controle manual ou automático.
