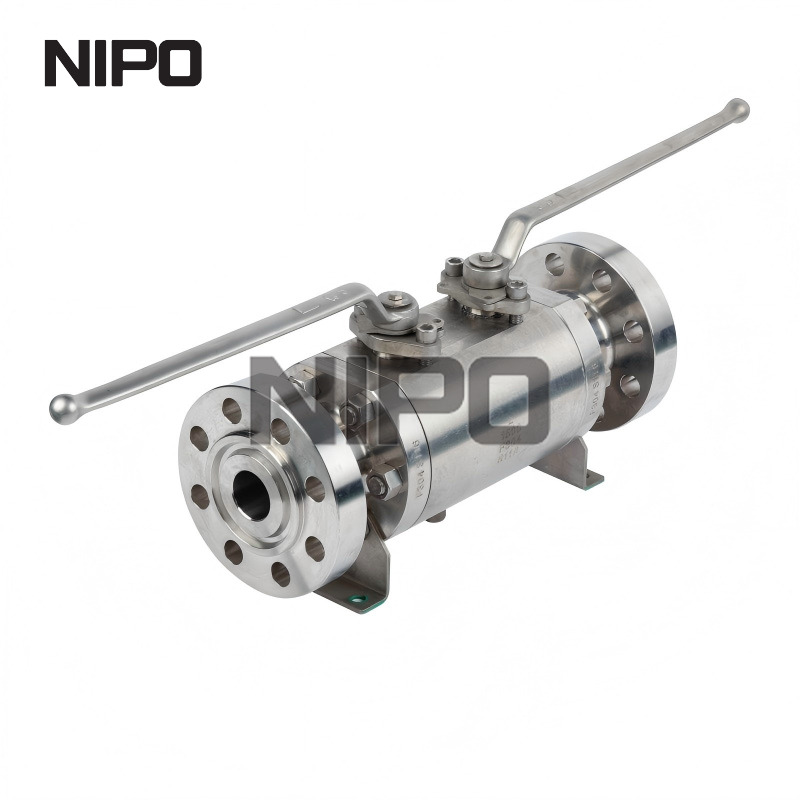

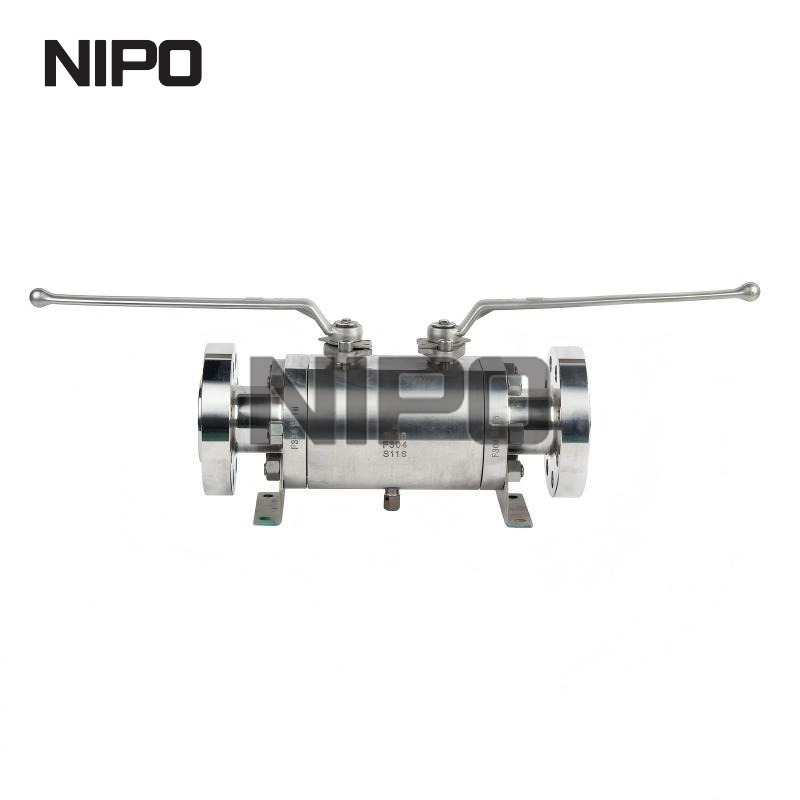

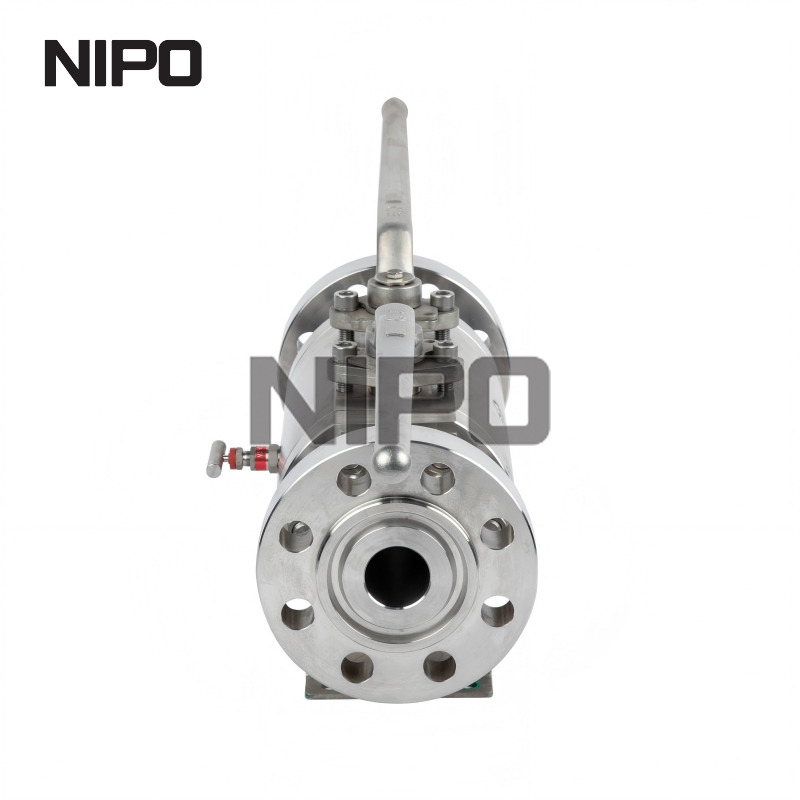

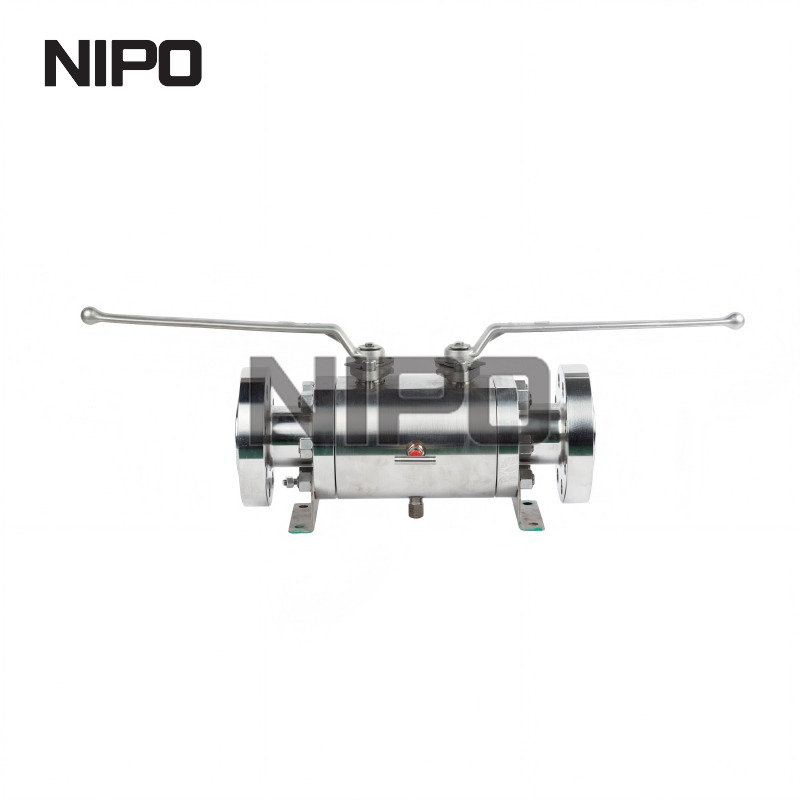

Válvula de esfera dupla com parafuso duplo e sangramento

Visão geral do produto

A válvula de esfera de alívio de corte duplo de esfera dupla é uma válvula especial de alta segurança com uma estrutura inovadora em série de esfera dupla. Através de duas unidades de vedação esféricas independentes e um sistema de alívio de cavidade dedicado, é alcançado o isolamento duplo dos meios a montante e a jusante, e a pressão dentro das duas cavidades seladas é descarregada com segurança. Este produto segue rigorosamente o padrão API 6D e é a solução de segurança definitiva para pontos críticos de isolamento nas indústrias de petróleo, gás e química.

Descrição do produto

Recursos do produto

1. Garantia de segurança de isolamento duplo

Sistema de vedação independente: Duas esferas operam de forma independente, cada uma formando uma barreira de vedação completa

Garantia de vazamento zero: a vedação ANSI B16.104 Classe V é obtida simultaneamente a montante e a jusante

Projeto à prova de falhas: A falha de uma única vedação não afeta o desempenho da vedação do outro lado

2. Gerenciamento de segurança da pressão da cavidade

Sistema de alívio especializado: Equipado com interfaces de válvula de alívio padrão, suporta descarga de pressão, detecção e amostragem

Indicação visual de pressão: Um manômetro opcional pode ser equipado para monitorar o status da cavidade em tempo real

Alívio automático de segurança: Quando a cavidade está sobrepressurizada, ela pode ser aliviada automaticamente através da válvula de segurança

3. Projeto de manutenção modular

Unidade de manutenção independente: Cada unidade esférica pode ser desmontada de forma independente para manutenção

Capacidade de manutenção on-line: Suporta substituição on-line de unidades de vedação individuais

Estrutura rápida de desmontagem e montagem: O design especial do acessório reduz o tempo de manutenção em 50%

4. Configuração de alto desempenho

Operação de baixo torque: O design otimizado do canal de fluxo reduz o torque operacional em 30%

Design antiestático: Esferas duplas conduzem continuamente eletricidade estática

Haste da válvula anti-sopro: As hastes da válvula superior e inferior adotam uma estrutura anti-sopro

Parâmetros principais

Classificação de pressão: Classe 150-900 (PN16-PN150)

Faixa de temperatura: -46°C a +538°C

Método de conexão: flange RF / conexão de anel RTJ / extremidade soldada

Padrão de projeto: API 6D/ASME B16.34

Grau de vedação: ANSI B16.104 Classe V

Campo de aplicação

Petróleo e gás: equipamentos de cabeça de poço, estações de pigging em dutos, entrada e saída de tanques de armazenamento

Processo químico: Isolamento do reator, transporte de meio tóxico, tubulação de processo de alta pressão

Energia e potência: Corte de combustível para caldeiras, isolamento das principais linhas de vapor

Aplicações especiais: gasodutos submarinos, instalações de GNL, depósitos de reservas estratégicas

Resumo

A válvula de esfera de alívio duplo truncado de esfera dupla, através de sua inovadora estrutura de esfera dupla, função DBB confiável e rigoroso controle de qualidade, fornece aos usuários industriais:

Isolamento de segurança absoluto: Barreiras duplamente seladas minimizam o nível de risco

Monitoramento de status on-line: controle em tempo real da pressão da cavidade para manutenção preventiva

Longa vida útil: Projetado para 30 anos, os custos de manutenção são significativamente reduzidos

Integração de controle inteligente: Suporta sistemas de automação para obter monitoramento remoto

Este produto é a escolha ideal para o transporte de meios perigosos, isolamento de equipamentos importantes e condições de trabalho que exigem o mais alto nível de segurança, fornecendo uma garantia confiável para uma produção industrial moderna e segura.
