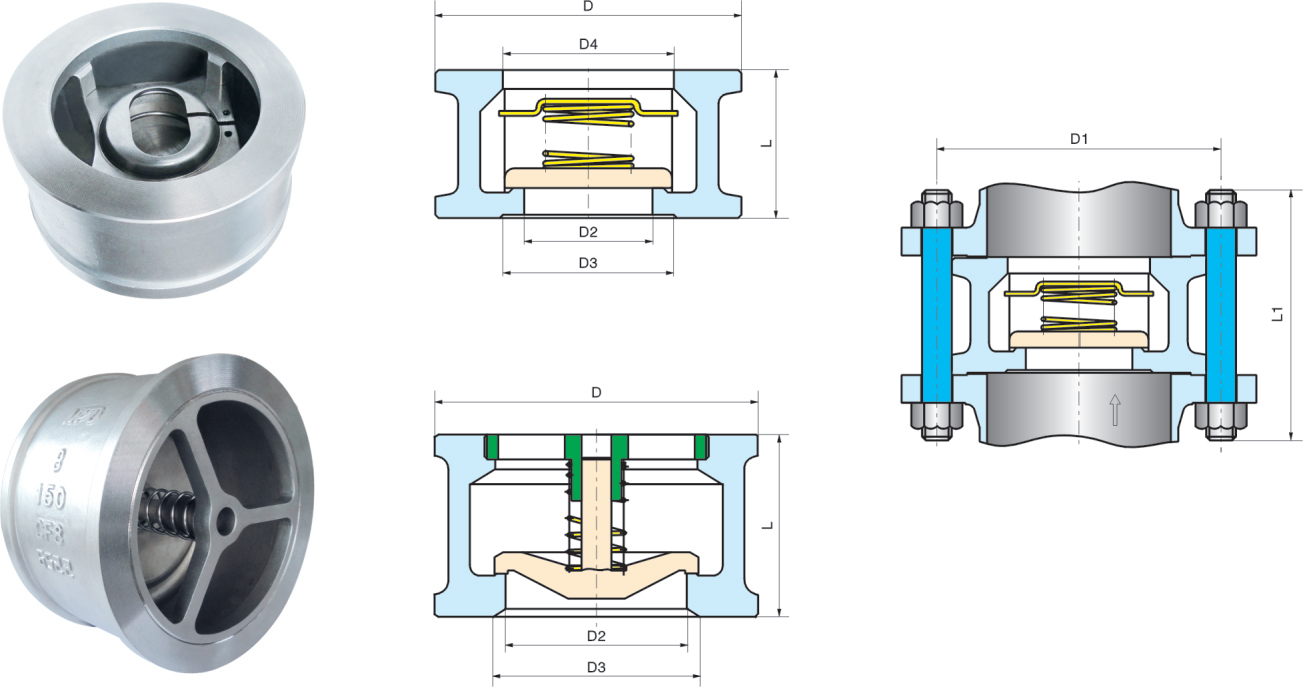

A válvula de retenção wafer é aplicável a vários dutos com pressão nominal de PN1,0MPa ~ 42,0MPa. Classe 150.2500 e diâmetro nominal de DN15 ~ 1200 mm, NPS1 / 2-48 e temperatura de trabalho de - 196 ~ 540'c para ser usado para proteção contra refluxo médio. A seleção de diferentes materiais pode ser aplicada ao meio envolvendo água, vapor, óleos, ácido nítrico, ácido acético, meio oxidante forte e uréia, etc.
A válvula de retenção wafer é aplicável a vários dutos com pressão nominal de PN1,0MPa ~ 42,0MPa. Classe 150.2500 e diâmetro nominal de DN15 ~ 1200 mm, NPS1 / 2-48 e temperatura de trabalho de - 196 ~ 540'c para ser usado para proteção contra refluxo médio. A seleção de diferentes materiais pode ser aplicada ao meio envolvendo água, vapor, óleos, ácido nítrico, ácido acético, meio oxidante forte e uréia, etc.
1. Projeto e fabricação:APl594,API6D,JB/T8937:
2. Face a face e extremidade e extremidade:AP1594.API6D,DIN3202.JB/T8937.
3. Classificações de pressão-temperatura ASME B16.34,DIN2401.GB/T12224;
4. Inspeção e teste:APl598、GB/T26480;
Flange do tubo:JB/T74-90,GB/T9113,HG20592-20635,SH3406,ASMEB16.5,DIN2543-2548,GB/T13402,AP1605,ASME B16.47。
1. Projeto e fabricação:APl594,API6D,JB/T8937:
2. Face a face e extremidade e extremidade:AP1594.API6D,DIN3202.JB/T8937.
3. Classificações de pressão-temperatura ASME B16.34,DIN2401.GB/T12224;
4. Inspeção e teste:APl598、GB/T26480;
Flange do tubo:JB/T74-90,GB/T9113,HG20592-20635,SH3406,ASMEB16.5,DIN2543-2548,GB/T13402,AP1605,ASME B16.47。
1. Comprimento estrutural curto, apenas 1/4 ~ 1/8 do da válvula de retenção flangeada tradicional;
2. Baixo volume, peso leve, apenas 1/4 ~ 1/20 daqueles da válvula de retenção flangeada tradicional,
3. Fechamento rápido do disco da válvula, baixa pressão do golpe de aríete;
4.Aplicável e facilmente instalado em tubulações verticais ou horizontais,
5. Passagem de fluxo suave e pequena resistência a fluidos;
6. Ação flexível e bom desempenho de vedação:
7. Curso estreito da válvula e pequeno impacto de fechamento;
8. Estrutura integrada, simples e compacta, em formato bonito;
9. Longa vida útil e boa confiabilidade.
1. Comprimento estrutural curto, apenas 1/4 ~ 1/8 do da válvula de retenção flangeada tradicional;
2. Baixo volume, peso leve, apenas 1/4 ~ 1/20 daqueles da válvula de retenção flangeada tradicional,
3. Fechamento rápido do disco da válvula, baixa pressão do golpe de aríete;
4.Aplicável e facilmente instalado em tubulações verticais ou horizontais,
5. Passagem de fluxo suave e pequena resistência a fluidos;
6. Ação flexível e bom desempenho de vedação:
7. Curso estreito da válvula e pequeno impacto de fechamento;
8. Estrutura integrada, simples e compacta, em formato bonito;
9. Longa vida útil e boa confiabilidade.

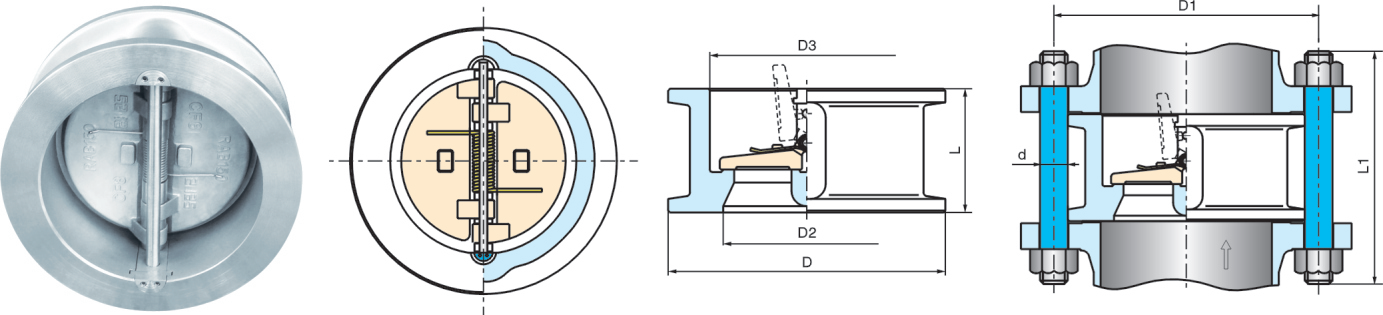

Estrutura | Válvula de retenção de oscilação de disco duplo tipo wafer tipo H76 | Válvula de retenção oscilante de flange H44 univalve |
Pressão do golpe de aríete | Disco pequeno, uma viagem curta e um fechamento assistido por mola, feche a válvula rapidamente | Grande curso da válvula e requer um tempo de fechamento mais longo |
A pressão do golpe de aríete tipo H76 tipo H44 é de apenas 1/2 a 1/5 | ||
Dimensões e peso | Comprimento estrutural muito curto, baixo volume e massa leve oferece uma vasta conveniência para instalação e transporte. Além disso, o armazenamento e o arranjo de tubulações de válvulas podem reduzir bastante os materiais e reduzir os custos de construção. | Um longo comprimento da estrutura, volume estúpido grande,peso pesado |
O comprimento do tipo H76 H44 do tipo de estrutura é de apenas 1/4 ~ 1/6, o tipo H76 H44 pesa apenas 1/4 a 1/10 | ||
Resistência a fluidos | Coeficiente de resistência ao fluido pequeno ￡ de 2,6 a 0,7, com o aumento do diâmetro da válvula, o coeficiente de resistência ao fluido diminui | o baixo coeficiente de resistência ao fluxo E é 1.3.3, mas sob a condição de baixa pressão, o disco da válvula não pode ser completamente aberto, alta resistência ao fluido. A resistência aumentará à medida que o tamanho da válvula aumentar. |
Instalação | Pode ser instalado em instalação horizontal ou vertical, leve. não é necessário ajustar os rolamentos da válvula | Pode ser instalado em instalação horizontal ou vertical, o peso de válvulas pesadas de grande diâmetro, os rolamentos precisam ser ajustados |
Pressão de abertura | Válvula pequena sob pressão em uma lata pequena totalmente aberta | Válvula maior em maior pode ser totalmente aberta sob pressão |
Confiabilidade | O corpo da válvula é de estrutura integrada, simples e compacto, pequeno impacto de fechamento, baixa pressão do golpe de aríete, longa vida útil e boa confiabilidade | A válvula está fechada e o enorme impacto da pressão do golpe de aríete é fácil de danificar a válvula |
Estrutura | Válvula de retenção de oscilação de disco duplo tipo wafer tipo H76 | Válvula de retenção oscilante de flange H44 univalve |
Pressão do golpe de aríete | Disco pequeno, uma viagem curta e um fechamento assistido por mola, feche a válvula rapidamente | Grande curso da válvula e requer um tempo de fechamento mais longo |
A pressão do golpe de aríete tipo H76 tipo H44 é de apenas 1/2 a 1/5 | ||
Dimensões e peso | Comprimento estrutural muito curto, baixo volume e massa leve oferece uma vasta conveniência para instalação e transporte. Além disso, o armazenamento e o arranjo de tubulações de válvulas podem reduzir bastante os materiais e reduzir os custos de construção. | Um longo comprimento da estrutura, volume estúpido grande,peso pesado |
O comprimento do tipo H76 H44 do tipo de estrutura é de apenas 1/4 ~ 1/6, o tipo H76 H44 pesa apenas 1/4 a 1/10 | ||
Resistência a fluidos | Coeficiente de resistência ao fluido pequeno ￡ de 2,6 a 0,7, com o aumento do diâmetro da válvula, o coeficiente de resistência ao fluido diminui | o baixo coeficiente de resistência ao fluxo E é 1.3.3, mas sob a condição de baixa pressão, o disco da válvula não pode ser completamente aberto, alta resistência ao fluido. A resistência aumentará à medida que o tamanho da válvula aumentar. |
Instalação | Pode ser instalado em instalação horizontal ou vertical, leve. não é necessário ajustar os rolamentos da válvula | Pode ser instalado em instalação horizontal ou vertical, o peso de válvulas pesadas de grande diâmetro, os rolamentos precisam ser ajustados |
Pressão de abertura | Válvula pequena sob pressão em uma lata pequena totalmente aberta | Válvula maior em maior pode ser totalmente aberta sob pressão |
Confiabilidade | O corpo da válvula é de estrutura integrada, simples e compacto, pequeno impacto de fechamento, baixa pressão do golpe de aríete, longa vida útil e boa confiabilidade | A válvula está fechada e o enorme impacto da pressão do golpe de aríete é fácil de danificar a válvula |
