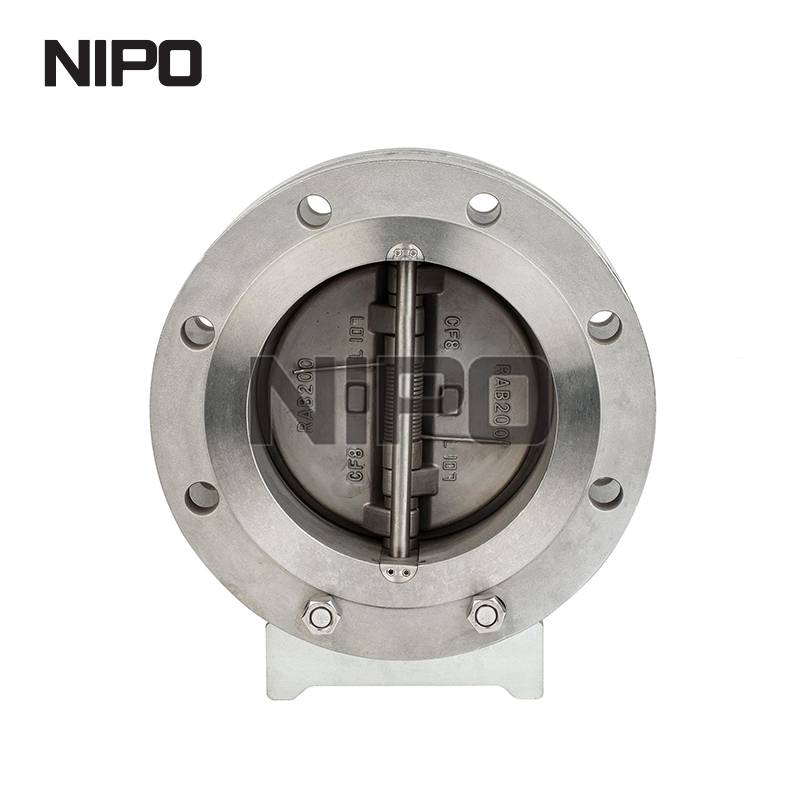

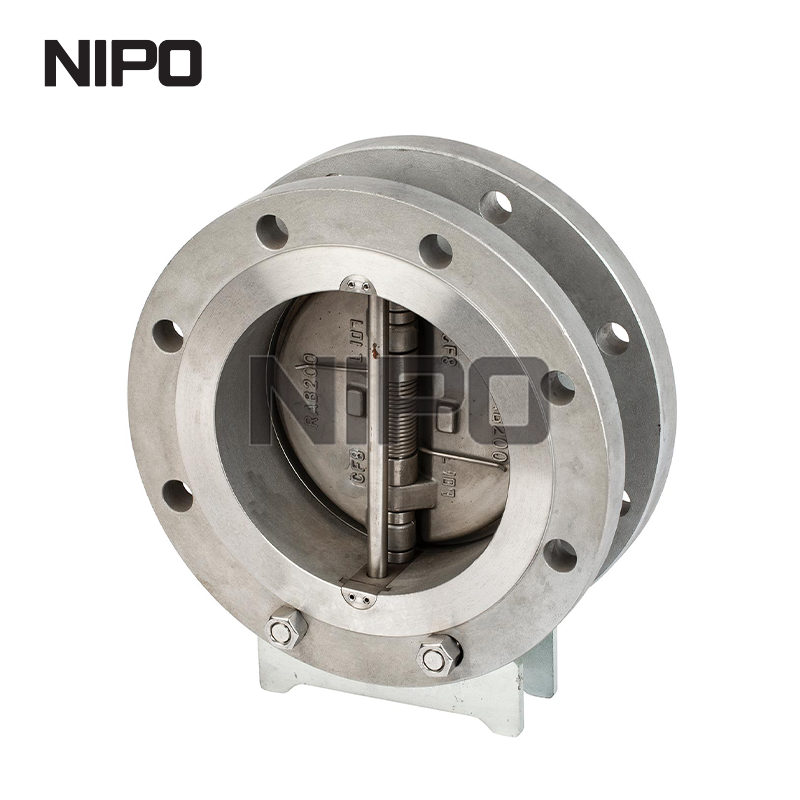

Válvula de retenção de giro de disco duplo tipo flange duplo (Api)

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

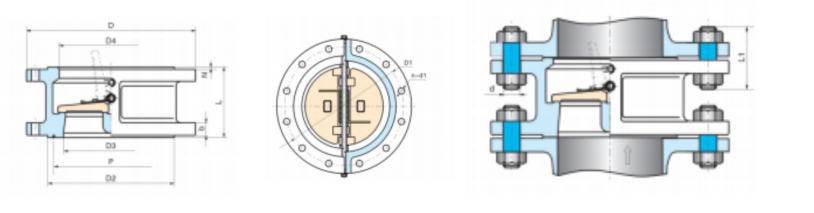

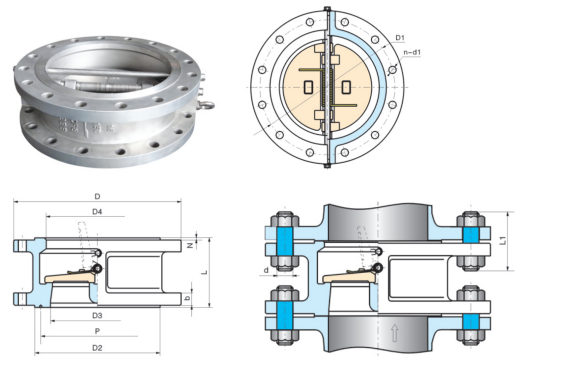

Nível de pressão	Tamanho		Dimensões (mm)													Flange do tubo (para referência)
	NPS	DN	L	D	D1	D2		D3	D4	P	b	Quantidade de parafusos	d1Diâmetro do parafusod1		N	Quantidade de parafusos	Diâmetro do parafuso d		Comprimento do parafusoL1
	NPS	DN	L	D	D1	RF	RJ	D3	D4	P	b	Quantidade de parafusos	em	milímetros	N	Quantidade de parafusos	em	milímetros	RF	RJ
Classe 150 PN2.0MPa ASME B16.47B	8	200	127	345	298.5	270	273	203	210	247.65	27	8	7/8	22.5	2	8	3/4	M20	120	135
	10	250	146	405	362	324	330	254	266	304.801	28.6	12	1	25.5	2	12	7/8	M24	135	150
	12	300	181	485	432	381	406	305	310	381.001	30.2	12	1	25.5	2	12	7/8	M24	135	150
	14	350	184	535	476	413	425	350	355	396.876	33.4	12	1⊃1;/₈	28.5	2	12	1	M27	145	160
	16	400	191	595	540	470	483	400	405	454.026	35	16	1⊃1;/₈	28.5	2	16	1	M27	155	170
	18	450	203	635	578	533	546	450	455	517.526	38.1	16	1⊃1;/₄	32	2	16	1⊃1;/₈	M30	165	180
	20	500	219	700	635	584	597	500	505	558.801	41.3	20	1⊃1;/₄	32	2	20	1⊃1;/₈	M30	170	185
	24	600	222	815	749.5	692	711	600	605	673.101	46.1	20	1⊃3;/₈	35	2	20	1⊃1;/₄	M33	185	200
	28	700	305	835	795.5	762	−	700	700	−	43	40	7/8	22.5	2	40	3/4	M20	205	−
	30	750	305	885	846	813	−	746	750	−	43	44	7/8	22.5	2	44	3/4	M20	210	−
	32	800	305	940	900	864	−	796	800	−	44.6	48	7/8	22.5	2	48	3/4	M20	225	−
	36	900	368	1055	1009.5	972	−	880	893	−	50.9	44	1	25.5	2	44	7/8	M24	250	−
	42	1050	432	1225	1171.5	1130	−	1040	1045	−	57.3	48	1⊃1;/₈	28.5	2	48	1	M27	275	−
	48	1200	524	1390	1335	1289	−	1166	1200	−	63.6	44	1⊃1;/₄	32	2	44	1⊃1;/₈	M30	305	−

A válvula de retenção wafer é aplicável para vários dutos com pressão nominal de PN1.0MPa ~ 42,0 MPa, Classe 150 ~ 2500 e diâmetro nominal de DN15 ~ 1200 mm, NPS1 / 2-48 e temperatura de trabalho de -196 ~ 540 ℃ para ser usado para proteção contra refluxo médio. meio oxidante e uréia etc.

Padrão e especificação

1.Design e fabricação:API594,API6D,JB/T8937;

2.Face a face e final e final:API594,API6D,DIN3202,JB/T8937;

3. Avaliações de pressão e temperatura ASME B16.34, DIN2401, GB/T12224;

4.Inspeção e teste:API598、GB/T26480;

5. Flange do tubo: JB/T74~90,GB/T9113,HG20592~20635,SH3406,ASME B16.5,DIN2543-2548,GB/T13402.API605.ASME B16.47。

Contraste da válvula de retenção oscilante

Estrutura	Válvula de retenção de giro de disco duplo tipo wafer tipo H76	Válvula de retenção oscilante de flange H44 univalve
Pressão do golpe de aríete	Disco pequeno, uma viagem curta e um fechamento assistido por mola, fecha a válvula rapidamente	Grande curso da válvula e requer um tempo de fechamento mais longo
Pressão do golpe de aríete	H76 A pressão do golpe de aríete tipo H44 é de apenas 1/2 a 1/5
Dimensões e Peso	Comprimento estrutural muito curto, baixo volume e massa leve proporcionam uma grande conveniência para instalação, transporte, armazenamento e disposição de tubulações de válvulas, além disso, pode reduzir significativamente os materiais e reduzir os custos de construção.	Um longo comprimento da estrutura, volume estúpido grande, peso pesado
Dimensões e Peso	O comprimento do tipo H76 H44 do tipo de estrutura é de apenas 1/4 ~ 1/6, o tipo H76 H44 pesa apenas 1/4 a 1/10
Resistência a fluidos	Coeficiente de resistência ao fluido pequeno ξ de 2,6 a 0,7, com o diâmetro da válvula aumenta, o coeficiente de resistência ao fluido diminui	O baixo coeficiente de resistência ao fluxo ξ é 1,3 ~ 3, mas sob a condição de baixa pressão, o disco da válvula não pode ser completamente aberto, alta resistência a fluidos. A resistência aumentará à medida que o tamanho da válvula aumentar.
Instalação	Pode ser instalado em instalação horizontal ou vertical, leve, não é necessário ajustar os rolamentos da válvula	Pode ser instalado em instalação horizontal ou vertical, o peso de válvulas pesadas de grande diâmetro, os rolamentos precisam ser ajustados
Pressão de abertura	Válvula pequena sob pressão em uma lata pequena totalmente aberta	Válvula maior em maior pode ser totalmente aberta sob pressão
Confiabilidade	O corpo da válvula é de estrutura integrada, simples e compacto, pequeno impacto de fechamento, baixa pressão do golpe de aríete, longa vida útil e boa confiabilidade	A válvula está fechada e o enorme impacto da pressão do golpe de aríete é fácil de danificar a válvula

Zhejiang Naibang Valves Co., Ltd.é um fabricante especializado de válvulas de retenção wafer, que integra pesquisa, desenvolvimento, fabricação e marketing. A empresa é apoiada por equipamentos sofisticados com mais de 100 máquinas-ferramentas e equipamentos de processamento de controle numérico. Existem mais de 180 funcionários, incluindo 26 técnicos e 20 gerenciais. Temos orgulho de nossa poderosa experiência em design e fabricação de produtos e completo controle de qualidade e sistema de serviço pós-venda.

Com base na filosofia de gestão baseada no mercado, gestão de qualidade e inovação, a NAlBANG introduziu avanços na tecnologia de fabricação de válvulas. Estritamente projetados e fabricados de acordo com os padrões de GB, ANSI / APl, DIN, NF, BS e JlS etc., nossos produtos cobrem principalmente válvulas de retenção de giro e elevação de disco único wafer e válvulas de retenção de giro de disco duplo wafer (H77, H76, H74, H72, H71, H46 e H44), diâmetro nominal entre 1/2 '~ 60 ' (DN15 ~ 1500 mm), pressão nominal entre 150LB ~ 2500LB (1,0 MPa ~ 25,0 MPa), materiais principais em elusão de aço carbono, aço de baixa temperatura, aço de fase dupla (F51 / F53), liga de titânio, bronze de alumínio, INCONELSS304, SS304L, SS316, $ S316L, aço cromo molly bdênio, Monel (400/500) liga 20 # e Hastelloy, etc. Amplamente utilizado nas indústrias pesadas de gasolina e gás natural, energia elétrica, siderurgia, química, metalurgia, fabricação de papel, aquecimento militar e transporte marítimo, etc., nossos produtos foram muito reconhecidos por clientes da Europa, América e Sudeste Asiático por sua estabilidade sólida, confiabilidade, capacidade e excelente serviço.

Aderindo à diretriz de mercado de 'maior honestidade, diligência e especialidade', pessoas de. NAlBANG, com base no desenvolvimento conjunto e benefício mútuo, continuará a fornecer a todos os nossos amigos cooperativos produtos excelentes e serviço atencioso. Congratulamo-nos com a sua presença aqui para negociação e cooperação, buscando o esplendor comum.
