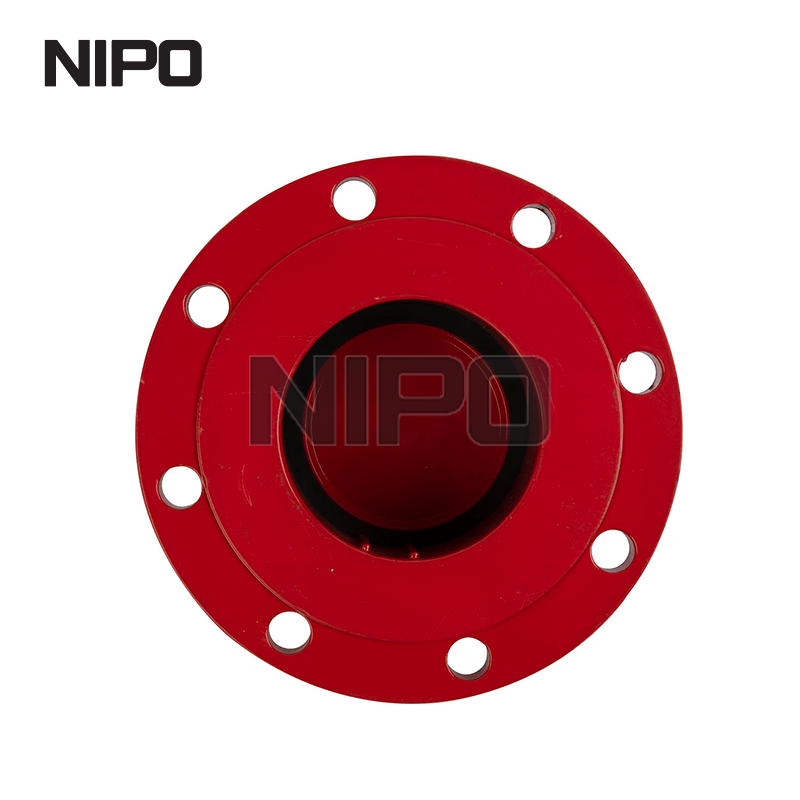

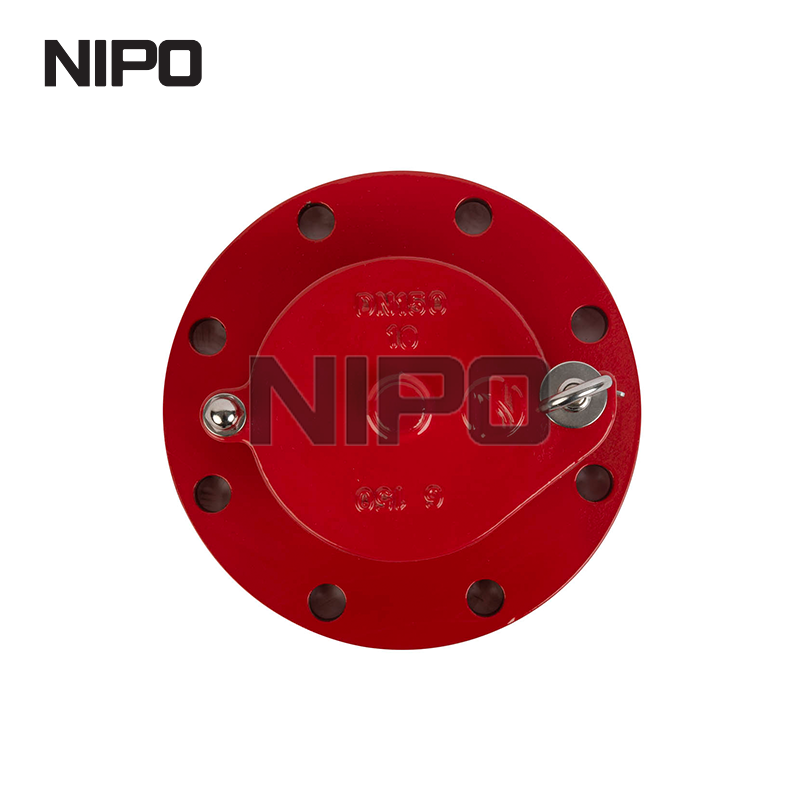

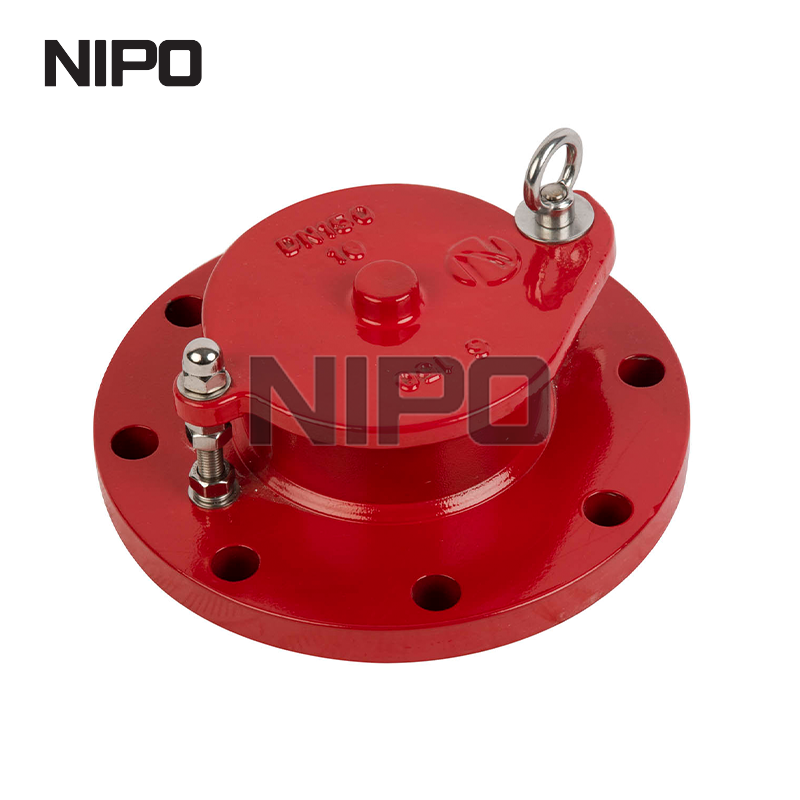

Al CS Ss -Gly Orifício de medição de óleo

AL CS SS GLY Orifício de medição de óleo

SOBRE O PRODUTO
    Orifício de medição de óleo é um acessório especial para medir o nível de óleo no tanque e coletar amostras de óleo. Um está disposto no topo de cada tanque, localizado principalmente próximo à plataforma da escada do tanque. O diâmetro do furo de medição é de 150 mm, e a tampa do furo e o parafuso elástico podem ser fechados. Para evitar que o impacto da tampa do furo e do ferro produza faíscas, a ranhura de vedação da tampa do furo é embutida com uma almofada de borracha resistente a óleo ou metal macio (cobre ou alumínio). Como a fita métrica de aço é fácil de fricção e faísca ao entrar em contato com a saída, o cobre (ou liga de alumínio) é colocado dentro do tubo do furo, ou a ranhura guia de metal não ferroso (ranhura da régua) é instalada fora do ponto de medição fixo sem faísca.

A fim de garantir que a quantidade de óleo sempre ao longo da mesma régua de posição, reduza o erro de medição, na quantidade de óleo o furo em um lado da parede é equipado com ranhura guia de alumínio ou cobre. Não deve haver costura de solda na placa inferior do tanque de óleo abaixo do orifício de óleo. Se necessário, uma placa de referência de medição pode ser soldada para reduzir o erro relativo de cada medição.

O incêndio do tanque de óleo geralmente ocorre no orifício de medição, o principal motivo é que durante a operação de medição, a tampa do orifício é aberta e o óleo e o gás no tanque saem correndo, como faísca eletrostática ou faísca de fricção de impacto que irá inflamar o óleo e o gás.

CONFORMIDADE COM OS PADRÕES: DIN,GB,ANSI,BSW,JIS,ISO228
Conexão final Std.:GB/T 15530.1-2008
Padrão de teste: API 598
Material: Latão
