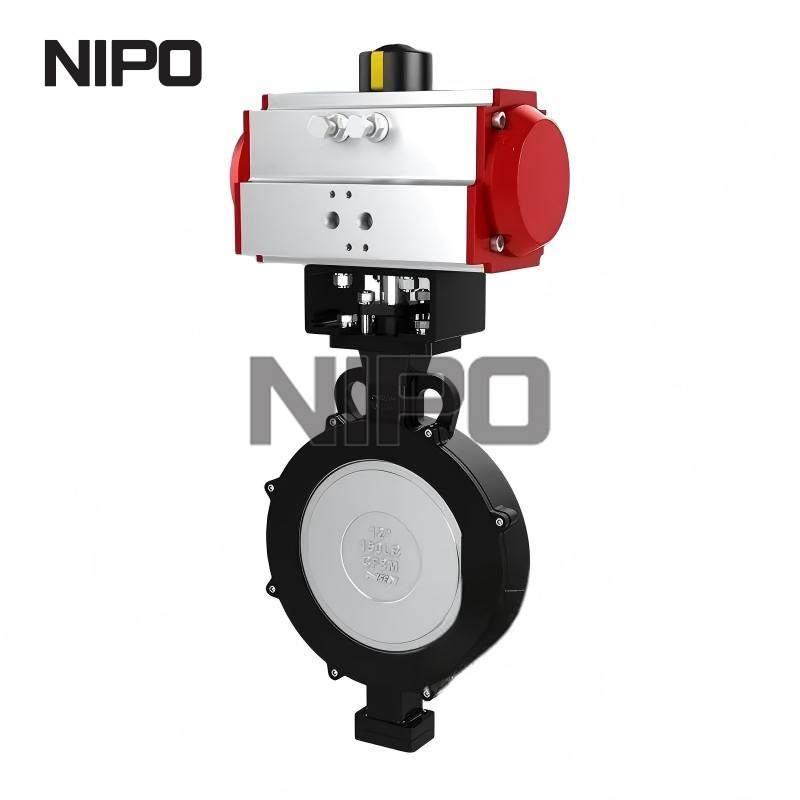

Válvula borboleta de alto desempenho com deslocamento duplo

Visão geral do produto

As válvulas borboleta de alto desempenho NIPO têm design de deslocamento duplo. Nosso design exclusivo de vedação de gaxeta para carga dinâmica é adotado com boa elasticidade e alta confiabilidade. A estrutura de vedação tipo lábio pode compensar as mudanças de temperatura e pressão.

• Haste à prova de explosão

• API 6FA à prova de fogo

• 2 projetos de eixo dividido

• Grande capacidade de fluxo

• Menor torque

• Fechamento hermético

Descrição do produto

Faixa de tamanho: 2'-40' (50mm-1000mm)

Classificação de pressão: ASME 150LB, 300LB

Faixa de temperatura: -46°C– +200°C

Conexão: Wafer, Lug, Solda de topo, Flange duplo

Material: Aço Carbono, Aço Inoxidável, Bronze de Alumínio, Titânio, Monel, Hastelloy etc.

Operação: Alavanca, Engrenagem, Pneumática, Elétrica OP

Marcação da válvula: MSS-SP-25,
Projeto e fabricação: API 609, EN 593, ASME B16.34
Dimensão face a face: API 609, ISO 5752 Conexão final: ASME B16.5, ASME B16.47, EN 1092, JIS B2210, GOST 12815
Teste e inspeção: API 598, EN 12266, ISO 5208, ANSI B16.104
Flange superior: ISO 5211

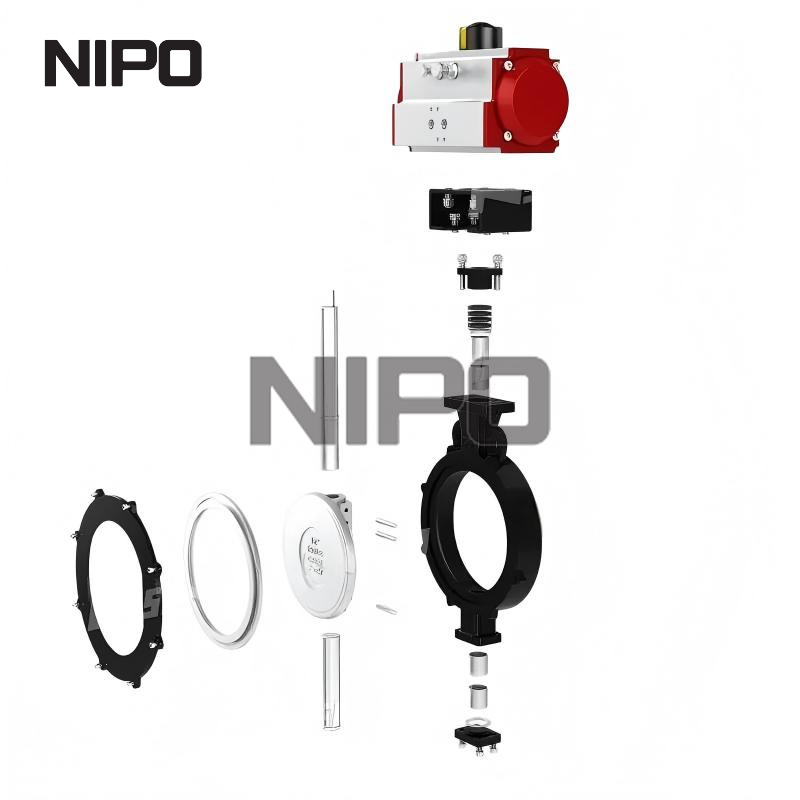

Estrutura

Estrutura de deslocamento duplo

Sistema de gaxeta com carga dinâmica Geralmente, as pessoas focam apenas no vazamento interno que ocorre na parte da sede, mas ignoram o problema de vazamento externo, ou seja, o vazamento da peça da gaxeta. O design da gaxeta com carga dinâmica e estrutura combinada garante que a válvula borboleta NIPO possa atender ao máximo. vazando ≤20ppm. Torna a vedação da embalagem confiável e prolonga o período de embalagem sem manutenção.

Design de haste anti-explosão

A estrutura anti-explosão é fornecida na parte superior do eixo para evitar que o eixo saia da sobreposta em caso de quebra acidental do eixo.

Embalagem de haste ajustável

O sistema de gaxeta pode ser ajustado através de parafuso sextavado, sem remover o atuador. O sistema de gaxeta consiste em gaxeta, parafuso, porca sextavada e arruela. O ajuste normalmente pode ser feito girando o parafuso sextavado de 1/4 de volta.

Assento removível para manutenção conveniente do assento

A sede pode ser substituída removendo os insertos sem a necessidade de desmontar o disco e o eixo.

Vantagem

Em comparação com o outro tipo de válvula, a borboleta de alto desempenho tem vantagem de acompanhamento

- Fácil instalação e manutenção

-A válvula borboleta de alto desempenho provou ser uma solução eficiente sob condições de trabalho de alta temperatura e alta pressão.

-Torque muito mais baixo, também pode economizar o custo do atuador

-Peso mais leve e volume menor em comparação com válvula macho do mesmo tamanho, válvula esférica, válvula gaveta, válvula globo, válvula de retenção

Aplicativo

• Planta Petroquímica
• Refinaria
• Plataforma Offshore
• Usina
• GNL
• Planta Metalúrgica
• Papel e Celulose
• Sistema Industrial
