NIPO

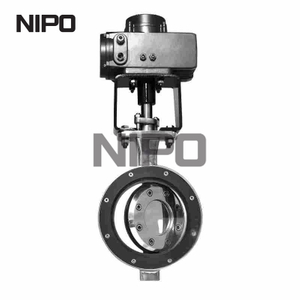

A válvula borboleta unidirecional de deslocamento triplo NIPO adota a estrutura de vedação substituível de "aço inoxidável e laminado de grafite". Esta série pode atingir o requisito unidirecional de vazamento zero no padrão relacionado. O material de acabamento é feito de aço inoxidável de alta qualidade, o que pode evitar o problema de corrosão após um longo tempo de uso.
• Vedação multicamadas e vedação de metal sólido
• Baixo torque de abertura
• Livre de atrito entre a sede e a vedação
• Projeto à prova de fogo de acordo com API607
• Vedação de disco substituível
Faixa de tamanho: 2'-144' (50mm-3600mm)
Classificação de pressão: ASME 150LB, 300LB, 600LB, 900LB, 1500LB
Faixa de temperatura: -46°C– +600°C
Conexão: Wafer, Lug, Solda de topo, Flange duplo
Estanqueidade de fechamento: ISO 5208-A, ANSI B16.104-VI
Estrutura: Multicamadas
Material: WCB, CF8M, A105, F316, C95800, Titânio, Monel, Hastelloy etc.
Operação: Alavanca, Engrenagem, Pneumática, Elétrica OP
Marcação da válvula: MSS-SP-25
Projeto e fabricação: API 609, EN 593
Dimensão face a face: API 609, ISO 5752, EN 558
Conexão final: ASME B16.5, ASME B16.47, EN 1092, JIS B2220, GOST 12820
Teste e inspeção: API 598, EN 12266, ISO 5208,
Flange superior ANSI B16.104: ISO 5211
Estrutura
A válvula borboleta de deslocamento triplo adiciona um terceiro excêntrico angular baseado na estrutura excêntrica dupla. O terceiro deslocamento consiste em um certo ângulo entre a linha central do corpo da válvula e a face de vedação da sede cônica, garantindo que o anel de vedação do disco possa ser separado ou tocado com a sede rapidamente, de modo que o atrito e o aperto entre a sede e o anel de vedação sejam eliminados.
Baixo torque de abertura
Esta série utiliza o Sistema de Vedação Radial Dinamicamente Balanceada, por meio de um design otimizado, as forças exercidas em ambos os lados para a entrada e saída do disco borboleta tornam-se aproximadamente equilibradas de modo a reduzir efetivamente o torque de abertura da válvula.
Material do anel de vedação
O anel de vedação desta série é feito de placa de aço inoxidável com grafite/fibra de carbono/PTFE etc. A vedação principal é placa de aço inoxidável, camada intermediária não metálica como assistente. Esta estrutura torna a válvula vedada de forma mais confiável e o vazamento de vedação atinge a classe VI para ANSI B16.104 ou classe A para ISO 5208. Em comparação com o material da placa de amianto de borracha, nosso material adotado é mais usável, anti-nivelamento, confiável e melhor para o meio ambiente.
O sistema de vedação combinado com embalagem
NSEN adota esta estrutura para garantir que o vazamento da válvula possa atingir ≤20ppm no máximo. A estrutura de vedação dinâmica está disponível se necessário, o que torna a vedação da gaxeta em boas condições e prolonga o período de manutenção gratuita da gaxeta.
Estrutura uniformemente fixa
O anel de vedação da válvula borboleta é fixado com parafusos/porcas distribuídos uniformemente. Cada parafuso está localizado com precisão e suporta a força uniformemente. Esta estrutura elimina os problemas de vazamento ou anel de vedação solto devido à força desigual dos parafusos e porcas.
Projeto e estrutura à prova de fogo
A estrutura com sede de metal torna a válvula à prova de fogo e atende aos requisitos da API 607.

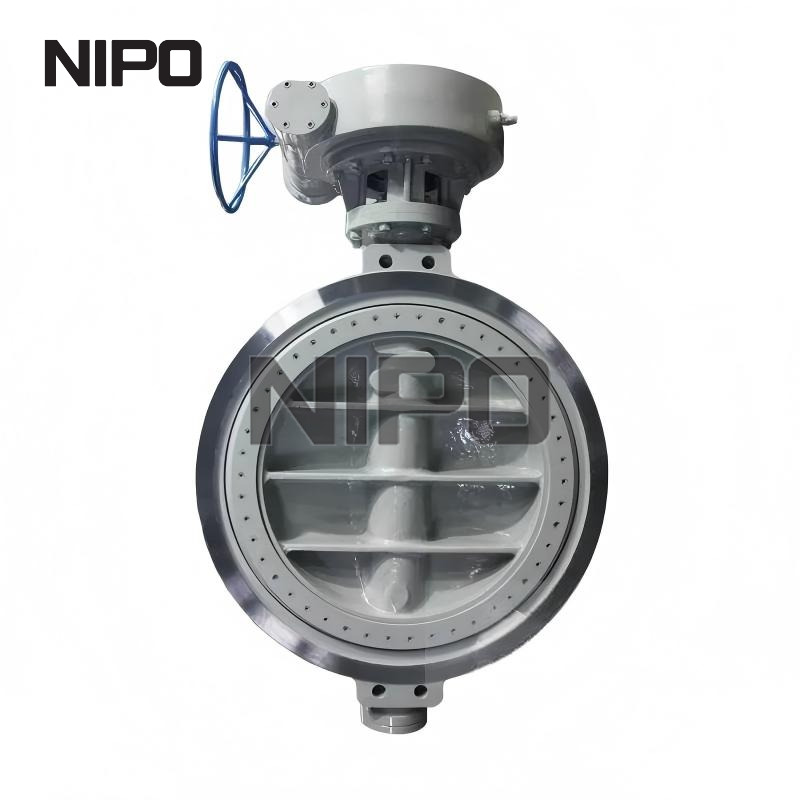

Caixa de engrenagens
A caixa de câmbio manual oferecida em estrutura de alta qualidade e segurança, que se combina com as atuais características da caixa de câmbio de marca bem conhecida e o nível de proteção atinge IP 67.
Vantagem:
✅ Fechamento estanque unidirecional otimizado: Desempenho de vedação superior para direção de pressão especificada, ideal para tubulações onde a pressão vem apenas de um lado
✅ Operação sem atrito de deslocamento triplo: o disco levanta da sede imediatamente após a rotação, sem raspagem, baixo torque operacional, longa vida útil da sede
✅ Sede rígida robusta de metal com metal: adequada para vapor de alta temperatura, gases de combustão, óleo térmico e meios de processo abrasivos
✅ Solução econômica: em comparação com a válvula borboleta bidirecional de deslocamento triplo, preço competitivo para condições de trabalho unidirecionais

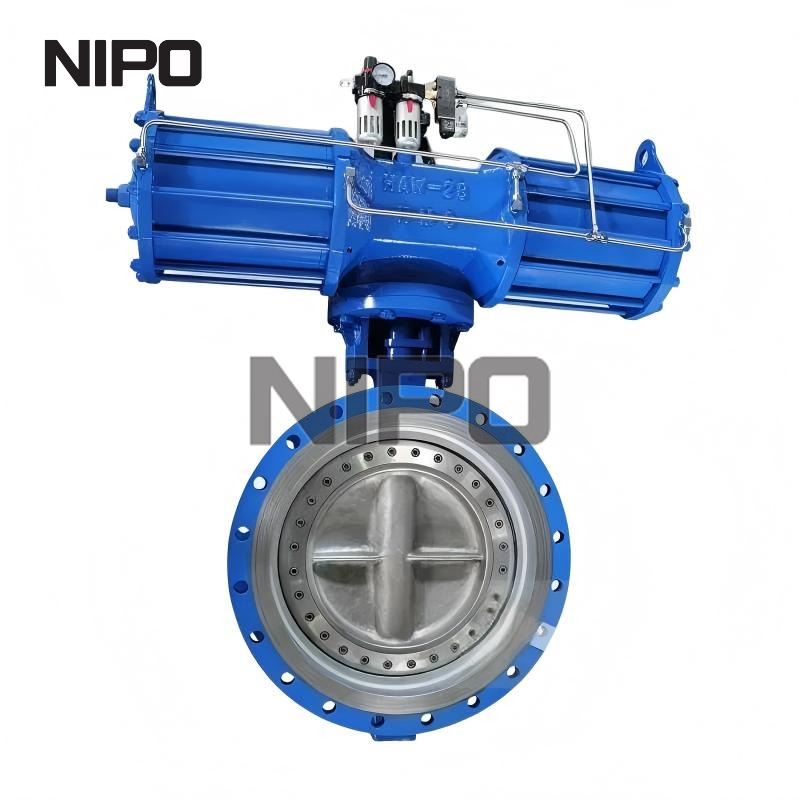

✅ Múltiplas opções de terminais: Conexões Wafer/Lug/Flangeadas; configurável com caixa de velocidades, atuador pneumático ou elétrico
✅ Compatível com API 609, ASME B16.34, API 598; certificação opcional de segurança contra incêndio e SIL
