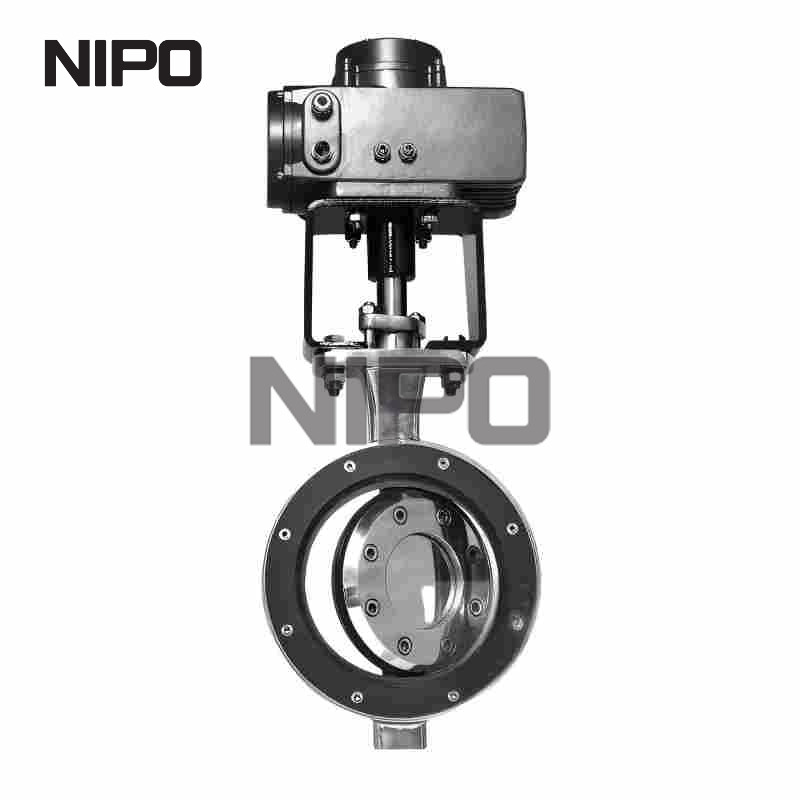

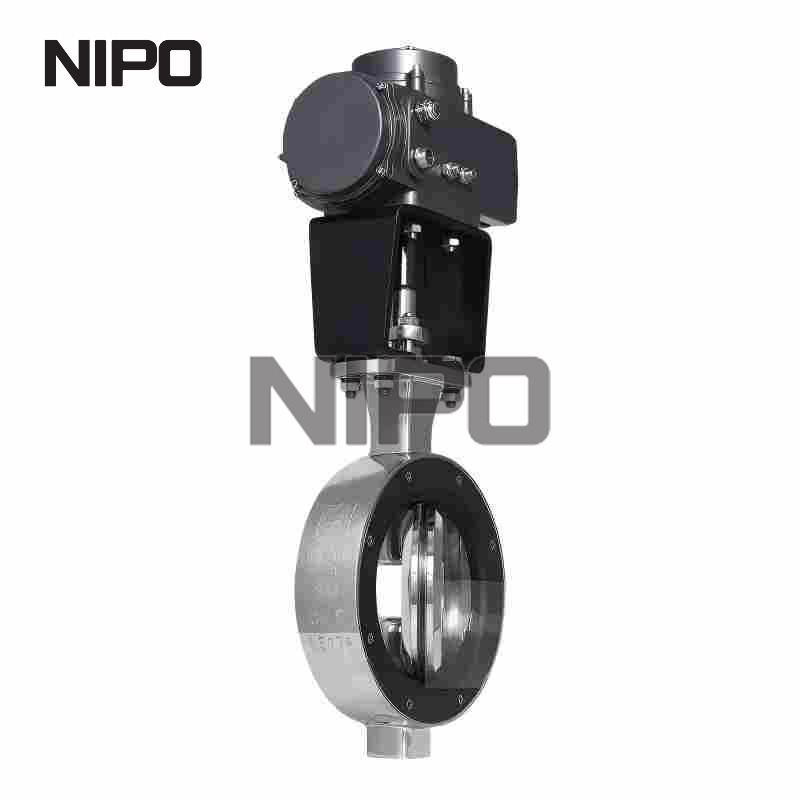

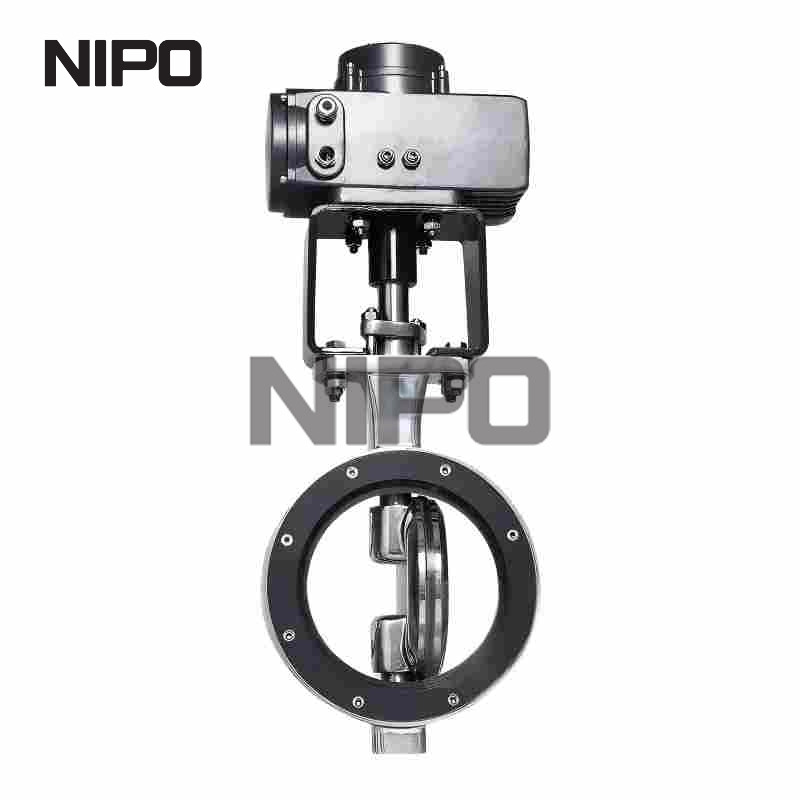

NIPO
• Vedação multicamadas e vedação de metal com metal
• Bidirecional e Unidirecional
• Baixo torque de abertura
• Livre de atrito entre a sede e a vedação
• Sem deslocamento excessivo do disco
Faixa de tamanho : 2'-48' (50mm-1200mm)
Classificação de pressão : ASME 150LB, 300LB
Faixa de temperatura : -46°C–+600°C
Conexão : Bolacha
Estanqueidade de desligamento: Vazamento Zero
Estrutura : Multicamadas, Metal com Metal
Material: WCB, CF8M, A105, F316, C95800, Titânio, Monel, Hastelloy etc.
Operação : Alavanca, Engrenagem, Pneumática, Elétrica OP
Padrões Aplicáveis
Marcação da válvula : MSS-SP-25
Projeto e fabricação : API 609, EN 593
Dimensão face a face : API 609, ISO 5752, EN 558
Conexão final : ASME B16.5, ASME B16.47, EN 1092, JIS B2220, GOST 12820
Teste e inspeção : API 598, EN 12266, ISO 5208, ANSI B16.104
Flange superior : ISO 5211
Estrutura
A válvula borboleta de deslocamento triplo adiciona um terceiro excêntrico angular baseado na estrutura excêntrica dupla. O terceiro deslocamento consiste em um certo ângulo entre a linha central do corpo da válvula e a face de vedação da sede cônica, garantindo que o anel de vedação do disco possa ser separado ou tocado com a sede rapidamente, de modo que o atrito e o aperto entre a sede e o anel de vedação sejam eliminados.
Design sem fricção
O uso de estrutura excêntrica tripla reduzindo o atrito durante a comutação entre a superfície de vedação do disco e o corpo da válvula, para que o disco possa desengatar rapidamente a sede da válvula quando a válvula borboleta excêntrica tripla é aberta ou fechada.
Baixo torque de abertura
Esta série utiliza o Sistema de Vedação Radial Dinamicamente Balanceada, por meio de um design otimizado, as forças exercidas em ambos os lados para a entrada e saída do disco borboleta tornam-se aproximadamente equilibradas de modo a reduzir efetivamente o torque de abertura da válvula.
Material do anel de vedação
O anel de vedação pode ser feito de placa de aço inoxidável com grafite/fibra de carbono/PTFE etc. A vedação principal é placa de aço inoxidável, camada intermediária não metálica como assistente. Esta estrutura torna a válvula vedada de forma mais confiável e o vazamento de vedação atinge a classe VI para ANSI B16.104 ou classe A para ISO 5208. Em comparação com o material da placa de amianto de borracha, nosso material adotado é mais usável, anti-nivelamento, confiável e melhor para o meio ambiente.
O sistema de vedação combinado com embalagem
NSEN adota esta estrutura para garantir que o vazamento da válvula possa atingir ≤20ppm no máximo. A estrutura de vedação dinâmica está disponível se necessário, o que torna a vedação da gaxeta em boas condições e prolonga o período de manutenção gratuita da gaxeta.
Estrutura uniformemente fixa
O anel de vedação da válvula borboleta é fixado com parafusos/porcas distribuídos uniformemente. Cada parafuso está localizado com precisão e suporta a força uniformemente. Esta estrutura elimina os problemas de vazamento ou anel de vedação solto devido à força desigual dos parafusos e porcas.
Garantia
A NIPO segue rigorosamente os serviços de reparo gratuito, substituição gratuita e devolução gratuita dentro de 18 meses após a válvula sair da fábrica ou 12 meses após ter sido instalada e usada na tubulação após a saída da fábrica (o que ocorrer primeiro).
Caso a válvula falhe devido a problema de qualidade durante a utilização na tubulação dentro do período de garantia de qualidade, a NIPO fornecerá serviço gratuito de garantia de qualidade. O serviço não será encerrado até que a falha seja definitivamente resolvida e a válvula normalmente funcional e o cliente assine a carta de confirmação.
Decorrido o referido prazo, a NIPO garante prestar aos utilizadores serviços técnicos de qualidade e pontualidade sempre que o produto necessitar de reparação e manutenção.
