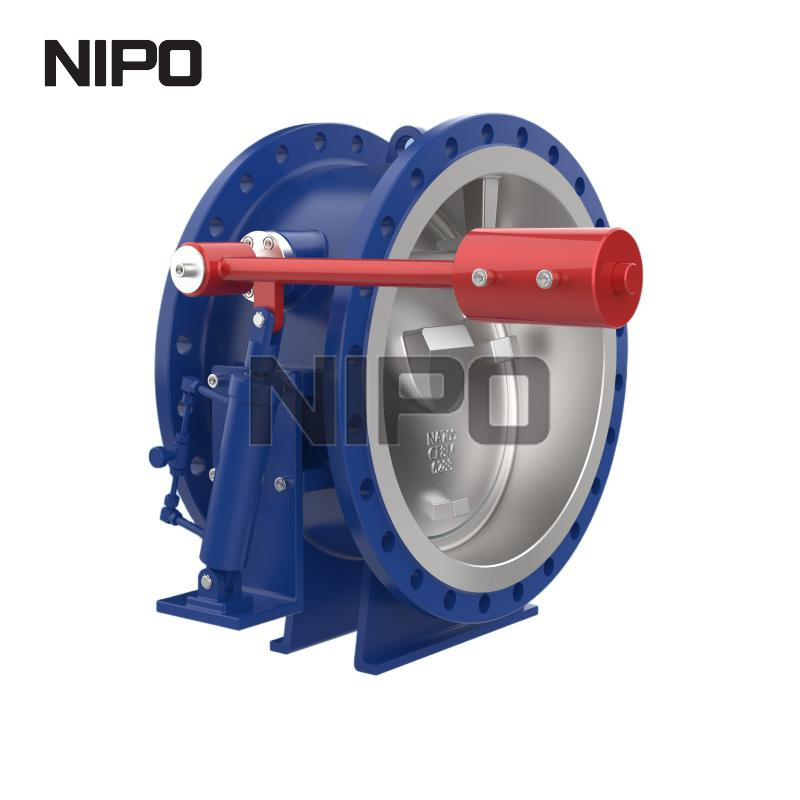

Como principal fabricante e fornecedor global de soluções avançadas de controle de fluidos, apresentamos a Válvula de Retenção Inclinável Non-slam (Série Curta). Projetada especificamente para infraestruturas críticas de tubulação, esta válvula altamente especializada oferece excepcional prevenção de refluxo, ao mesmo tempo que neutraliza totalmente as forças destrutivas do golpe de aríete. É a escolha definitiva para engenheiros que buscam confiabilidade, eficiência espacial e estabilidade operacional de longo prazo em ambientes exigentes.
Mecanismos avançados de disco inclinável e esfera garantem uma operação silenciosa e sem batidas.
O design ultracompacto de séries curtas acomoda perfeitamente espaços de instalação severamente restritos.
Construção robusta adaptada para redes de dutos municipais e industriais de alta demanda.
A precisão direta do fabricante garante qualidade intransigente para fornecimento de projetos em grande escala.
A válvula de retenção inclinável anti-batente representa o auge da engenharia de controle de fluidos, meticulosamente projetada para evitar refluxo em infraestruturas de tubulação complexas. Ao contrário das válvulas de retenção oscilantes tradicionais que geram um impacto metálico e estridente quando a direção do fluxo muda abruptamente, esta unidade avançada utiliza um mecanismo de disco inclinável usinado com precisão para controlar a dinâmica dos fluidos com sutileza absoluta. Quando você interage com esta válvula, o peso robusto do corpo de ferro dúctil ou aço inoxidável comunica imediatamente sua durabilidade de nível industrial, enquanto o acabamento liso e impecável do revestimento interno de epóxi fornece uma garantia tátil de sua resistência à corrosão. Durante a operação ativa, o fluido desliza através do disco hidrodinâmico, resultando em um desempenho extremamente silencioso e sem vibrações que elimina totalmente as fortes ondas de choque acústicas associadas ao golpe de aríete. Você não ouvirá as batidas destrutivas nem sentirá o tremor violento no chão de concreto da sua estação de bombeamento. Este fecho suave e controlado não é apenas um refinamento acústico; é uma proteção mecânica crítica que protege bombas centrífugas caras, instrumentação delicada e extensas redes de tubulação contra picos de pressão catastróficos. Ao integrar esta válvula magistralmente desenvolvida em sua infraestrutura, você garante transições de fluxo perfeitas, reduzindo significativamente o estresse mecânico e estendendo a vida útil operacional de todo o seu sistema de gerenciamento de fluidos.
A seleção dos componentes corretos de controle de fluidos requer dados técnicos precisos para garantir uma integração perfeita em sua infraestrutura existente. Nossa válvula de retenção inclinável anti-batimento é fabricada com tolerâncias exatas, atendendo a rigorosos padrões internacionais de segurança e desempenho. A configuração de série curta é otimizada especificamente para ambientes onde o espaço espacial é escasso, sem comprometer o manuseio da pressão ou a capacidade de fluxo. Abaixo está a matriz de especificações técnicas abrangente detalhando os parâmetros dimensionais, materiais e operacionais exatos desta série de válvulas. Estas especificações garantem que cada unidade entregue se alinhe perfeitamente com os requisitos mais exigentes do seu projeto.
Nome do produto | Válvula de retenção de inclinação anti-batente (série curta) |
|---|---|
Tipo de válvula | Válvula de retenção de disco inclinável |
Mecanismo Central | Disco inclinável ou mecanismo de esfera |
Função Primária | Prevenção de refluxo, operação sem impacto, redução de golpe de aríete |
Faixa de tamanho | 2" a 60" / DN50 a DN1500 |
Classificações de pressão | Classes ANSI 125, 150, 250 / API / ASME |
Materiais do corpo | Aço carbono, Ferro dúctil, Aço inoxidável, Bronze |
Materiais do assento | Sede metal-metal ou resiliente (EPDM/Viton) |
Tratamento de superfície | Revestimento interno de epóxi |
Aplicativos alvo | Estações de tratamento de água, sistemas de águas residuais, aplicações industriais |
Projetada para máxima confiabilidade e eficiência operacional, esta válvula de retenção inclinável incorpora vários elementos de design avançados que a diferenciam dos dispositivos convencionais de prevenção de refluxo. O foco da engenharia está inteiramente na otimização da dinâmica dos fluidos e, ao mesmo tempo, na minimização do desgaste mecânico, garantindo que seus sistemas funcionem continuamente, sem intervenções inesperadas ou tempos de inatividade dispendiosos.
Contornos do Disco Hidrodinâmico: O disco interno é esculpido para minimizar a resistência ao fluxo, mantendo a alta velocidade do fluido sem induzir turbulência ou cavitação prejudicial.
Resposta de fechamento acelerada: A colocação do pivô excêntrico garante que o disco percorra uma fração da distância das válvulas padrão, vedando a tubulação milissegundos antes do início do fluxo reverso.
Amortecimento Acústico: Ao eliminar o impacto mecânico, a válvula reduz drasticamente os níveis de ruído ambiente nas estações de bombeamento, criando um ambiente de trabalho mais seguro e compatível.
Arquitetura resistente à corrosão: Os revestimentos internos de epóxi para serviços pesados fornecem uma barreira impenetrável contra fluidos agressivos, estendendo o ciclo de vida em aplicações severas de águas residuais.
Assento sem atrito: O metal lapidado com precisão ou as superfícies de assentamento resilientes garantem uma vedação hermética, evitando a perda de fluido e mantendo a integridade absoluta da pressão do sistema.
A força mais devastadora em qualquer rede de tubulação de alta capacidade é a onda de choque repentina gerada pela reversão do fluido, comumente conhecida como golpe de aríete. Esta válvula de retenção inclinável e anti-slam foi projetada especificamente para neutralizar completamente essa ameaça. Ao utilizar um disco articulado excentricamente com um curso notavelmente curto, o mecanismo responde instantaneamente à desaceleração do fluxo, protegendo todo o seu investimento.
Vedação Instantânea: O disco da válvula atinge a posição fechada antes que o fluido possa reverter seu impulso, interrompendo a onda de choque destrutiva em sua origem.
Proteção da bomba: A eliminação de picos de pressão protege bombas centrífugas e de deslocamento positivo caras contra carcaças rachadas, vedações estouradas e impulsores quebrados.
Erradicação da vibração: A transição suave evita a agitação violenta do tubo que pode afrouxar as conexões do flange, danificar as juntas e comprometer os suportes estruturais.
Operação silenciosa: A completa ausência de batidas de metal com metal cria um perfil operacional silencioso, essencial para instalações localizadas perto de zonas residenciais ou sensíveis a ruído.
O consumo de energia é a principal preocupação para qualquer operação de manuseio de fluidos em larga escala. Bombear fluidos através de válvulas restritivas traduz-se diretamente em custos de eletricidade mais elevados e em eficiência reduzida do sistema. Esta válvula apresenta um perfil interno aerodinamicamente otimizado que apresenta obstrução mínima ao caminho do fluxo quando totalmente aberta, resultando em um valor de Cv (coeficiente de fluxo) excepcionalmente alto.
Caminho de fluido simplificado: A geometria interna guia a água suavemente ao redor do disco, praticamente eliminando redemoinhos que consomem energia e turbulência de fluxo.
Custos de bombeamento reduzidos: A queda de pressão ultrabaixa significa que suas bombas não precisam trabalhar tanto para manter a pressão do sistema, gerando economias substanciais de energia a longo prazo.
Desempenho Dinâmico Estável: Mesmo em condições de fluxo flutuante ou pulsante, o disco permanece perfeitamente estável sem vibração, evitando desgaste prematuro nos pinos de articulação.
Rendimento Máximo: A área transversal desobstruída garante que suas tubulações operem em sua capacidade máxima projetada sem gargalos na estação de válvula de retenção.
Os ambientes industriais são implacáveis, expondo os equipamentos a partículas abrasivas, produtos químicos corrosivos e estresse mecânico extremo. Para combater esses elementos agressivos, esta válvula de retenção inclinável é construída a partir de uma seleção selecionada de materiais de qualidade premium. A solidez tátil da fundição de parede pesada reflete uma abordagem intransigente para a longevidade da fabricação e a integridade estrutural.
Fundições versáteis: Disponíveis em aço carbono resistente, ferro dúctil para resistência à tração superior ou aço inoxidável e bronze de alta qualidade para máxima resistência à corrosão.
Opções avançadas de assentamento: Escolha entre assentos metal-metal usinados com precisão para aplicações de alta temperatura ou vedações resilientes de EPDM/Viton para desempenho com vazamento zero absoluto.
Armadura protetora de epóxi: Um revestimento interno de epóxi espesso, aplicado de fábrica e ligado por fusão, protege o metal base contra oxidação, ataque químico e desgaste abrasivo.
Mecanismos de articulação resistentes ao desgaste: Os pinos das dobradiças e as buchas são fabricados em ligas endurecidas, garantindo uma articulação suave ao longo de centenas de milhares de ciclos sem escoriações ou emperramento.
Os projetos de engenharia modernos frequentemente enfrentam severas restrições espaciais, exigindo componentes de alto desempenho para caber em salas mecânicas cada vez mais apertadas, cofres subterrâneos ou instalações modernizadas. A designação “Série Curta” desta válvula de retenção inclinável aborda esse desafio diretamente. Sua dimensão face a face altamente comprimida fornece uma solução poderosa e que economiza espaço para layouts de tubulação complexos.
Ocupação minimizada: A distância ultracurta entre flanges permite a instalação em espaços confinados onde as válvulas de retenção oscilantes padrão simplesmente não conseguem caber fisicamente.
Carga estrutural reduzida: O design compacto reduz significativamente o peso total da válvula, reduzindo a tensão nos suportes dos tubos e simplificando os requisitos de engenharia estrutural.
Instalação simplificada: Peso mais leve e dimensões menores significam montagem mais fácil, alinhamento mais rápido e horas de trabalho significativamente reduzidas durante a fase de instalação.
Pronto para retrofit: O perfil curto torna-o uma atualização ideal para instalações mais antigas, permitindo que os engenheiros substituam válvulas obsoletas e volumosas sem a necessidade de reconfigurar a tubulação existente.
Conformidade e segurança não são negociáveis em infraestruturas municipais e industriais. Esta série de válvulas é meticulosamente projetada, testada e certificada para atender aos mais rigorosos padrões da indústria global. Desde a fundição até a montagem final, cada unidade passa por rigorosos protocolos de garantia de qualidade para garantir um desempenho confiável e impecável em campo.
Matriz ampla de dimensionamento: Disponível em uma ampla faixa de 2 polegadas até enormes 60 polegadas (DN50 a DN1500), acomodando tudo, desde linhas auxiliares até aquedutos arteriais principais.
Capacidades de alta pressão: Projetado para suportar pressões severas do sistema, totalmente compatível com as classes ANSI 125, 150 e 250, bem como com as especificações API e ASME.
Controle de qualidade rigoroso: Cada válvula individual é submetida a testes hidrostáticos de carcaça e sede de alta pressão para verificar a integridade estrutural e o desempenho de vedação antes do envio.
Rastreabilidade de materiais: Documentação completa e relatórios de testes de materiais estão disponíveis, garantindo total transparência e conformidade para seus registros de aquisição de engenharia.
A excepcional versatilidade e confiabilidade da válvula de retenção inclinável anti-batente tornam-na um componente fundamental em uma infinidade de setores exigentes. Sua capacidade comprovada de lidar com diversos meios fluidos e, ao mesmo tempo, fornecer prevenção de refluxo à prova de falhas consolidou sua reputação como a solução ideal para projetos de infraestrutura crítica em todo o mundo.
Tratamento Municipal de Água: Absolutamente essencial para proteger estações de bombeamento de grande elevação e redes de distribuição expansivas contra picos de pressão devastadores.
Gestão de Águas Residuais: A construção robusta e as opções de assento resilientes lidam com esgoto bruto e efluentes abrasivos com confiabilidade excepcional e duradoura.
Circuitos de água de resfriamento: Perfeitos para torres de resfriamento industriais e circuitos de trocadores de calor onde o fluxo contínuo e desimpedido é fundamental para o gerenciamento térmico.
Processamento Industrial: Altamente adaptável para diversas aplicações industriais que exigem prevenção rigorosa de refluxo, sem o risco de choque mecânico ou vibração da tubulação.
O tempo de inatividade do sistema é inimigo da lucratividade operacional. Portanto, esta válvula foi projetada com uma filosofia de “instalar e esquecer”, exigindo manutenção mínima ao longo de sua extensa vida útil. Quando são necessários perfis operacionais especializados, a plataforma da válvula oferece um conjunto de acessórios personalizáveis para combinar com precisão as características hidráulicas exclusivas do seu sistema.
Partes internas livres de manutenção: As buchas autolubrificantes e o design robusto do pivô eliminam a necessidade de lubrificação interna de rotina ou ajustes mecânicos complexos.
Dashpots hidráulicos: Para aplicações extremas, cilindros de amortecimento externos opcionais podem ser instalados para controlar ainda mais a velocidade de fechamento e garantir absolutamente zero golpe de aríete.
Indicadores visuais de posição: Alavancas e indicadores externos opcionais fornecem aos operadores uma confirmação visual clara e imediata do status aberto ou fechado da válvula.
Vida útil estendida: Ao minimizar o desgaste interno e eliminar as forças de impacto, a válvula reduz drasticamente a frequência dos ciclos de substituição e os custos de manutenção associados.
A aquisição de componentes críticos de infraestrutura exige um parceiro que entenda o intrincado equilíbrio entre precisão de engenharia, confiabilidade da cadeia de suprimentos e valor a longo prazo. Como fabricante dedicado e fornecedor global, controlamos todos os aspectos do processo de produção, desde os testes metalúrgicos da matéria-prima até a calibração hidráulica final. Nosso compromisso vai muito além da entrega de um produto; fornecemos soluções abrangentes de controle de fluidos projetadas para otimizar sua eficiência operacional.
Vantagem direta do fabricante: Ao eliminar intermediários, oferecemos estruturas de preços altamente competitivas, otimizadas para compras em volume e fornecimento de projetos em grande escala.
Controle de qualidade intransigente: Nossas instalações de teste de última geração garantem que cada válvula exceda os padrões internacionais de segurança e desempenho antes de sair de nossa fábrica.
Profundo conhecimento técnico: Nossa equipe interna de engenharia fornece suporte dedicado, auxiliando em cálculos hidráulicos complexos, dimensionamento e seleção de materiais personalizados.
Rede Logística Global: Possuímos a capacidade robusta para atender pedidos de projetos massivos com programação precisa, garantindo que seus cronogramas de construção sejam rigorosamente mantidos.
Para ajudar suas equipes de engenharia e compras a tomar uma decisão informada, compilamos respostas detalhadas às dúvidas técnicas mais comuns relacionadas às nossas válvulas de retenção basculantes de séries curtas.
A Série Curta apresenta uma dimensão face a face significativamente reduzida em comparação com os modelos padrão. Esta arquitetura compacta foi projetada especificamente para se adaptar a restrições espaciais restritas, reduzindo o peso total e minimizando o suporte estrutural necessário, totalmente sem sacrificar a capacidade de fluxo ou as classificações de pressão.
A válvula utiliza um ponto de articulação descentralizado e um disco altamente balanceado. À medida que o fluxo direto diminui, o disco começa a fechar dinamicamente. Como a distância do curso é extremamente curta, a válvula veda totalmente antes que o fluido possa reverter a direção, evitando a colisão repentina de água que causa a onda de choque conhecida como golpe de aríete.
Sim. Quando configurada com um corpo de ferro dúctil, revestimento interno de epóxi resistente e sede resiliente de EPDM, a válvula é altamente resistente à natureza abrasiva e corrosiva das águas residuais brutas. A geometria interna simplificada também evita o acúmulo de materiais fibrosos e detritos.
Não, os amortecedores externos (dashpots) não são estritamente necessários para aplicações padrão, pois o design inerente do disco basculante proporciona excelentes características anti-batidas. No entanto, para sistemas altamente críticos com diferenciais de pressão extremos ou cabeças de bomba enormes, podem ser adicionados amortecedores personalizados para fornecer uma camada extra de desaceleração controlada.
O mecanismo de articulação interno foi projetado para ser praticamente livre de manutenção. Ele utiliza pinos de liga de alta qualidade e resistentes ao desgaste e buchas autolubrificantes que prosperam em ambientes de operação contínua. As inspeções externas de rotina geralmente são suficientes, reduzindo significativamente as despesas gerais de manutenção contínua da sua instalação.
