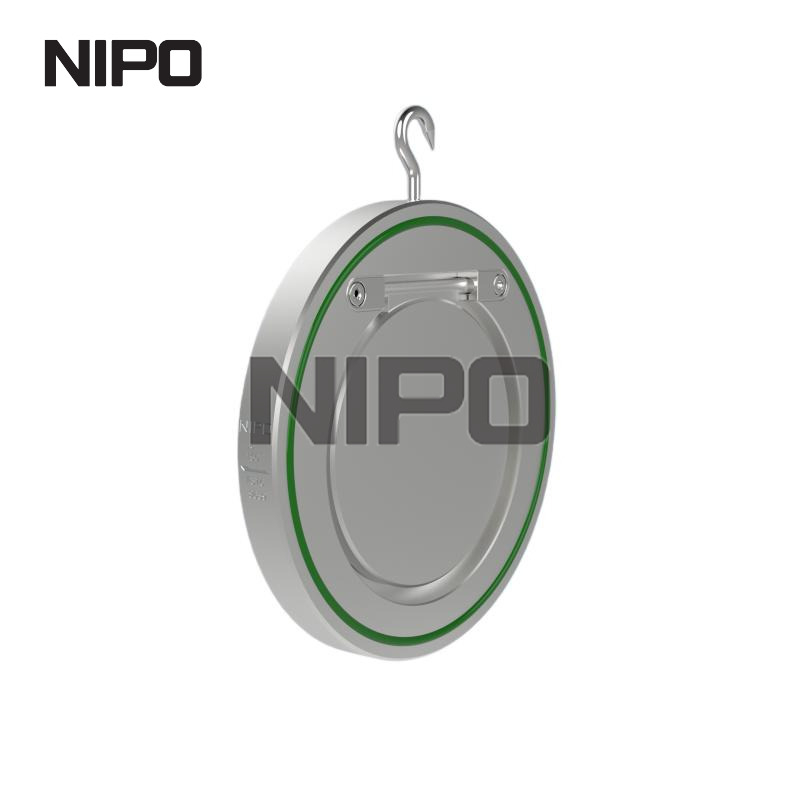

A construção da carroceria forjada garante integridade estrutural superior e resistência a altas pressões.
O mecanismo de vedação com anel de vedação triplo fornece fechamento sem vazamento e evita vazamento de fluido.
O perfil sanduíche ultracompacto minimiza o espaço ocupado pela instalação para projetos de aquisição de grande volume.
No centro deste componente está um disco oscilante precisamente equilibrado que opera com um movimento silencioso e fluido. À medida que o fluxo direto é iniciado, o disco abre suavemente, minimizando a queda de pressão e permitindo que o meio passe com resistência insignificante. No instante em que o fluxo cessa ou tenta reverter, o disco assenta com um fechamento firme e definitivo. Esta ação é amortecida e vedada por uma configuração proprietária de três anéis de vedação, eliminando o forte ruído metálico típico das válvulas com sede de metal padrão, garantindo ao mesmo tempo uma barreira impenetrável contra escape de fluido. Quer sua instalação processe gases voláteis, vapor de alta temperatura ou meios neutros abrasivos, esta válvula se integra perfeitamente ao seu sistema, proporcionando aos operadores a tranquilidade que vem da contenção absoluta e da operação consistente e livre de manutenção durante um ciclo de vida prolongado.
Para garantir a integração precisa em seus sistemas de gerenciamento de fluidos existentes, fornecemos especificações técnicas abrangentes para nossa válvula de retenção oscilante de disco único. Cada parâmetro foi rigorosamente verificado através de testes metalúrgicos avançados e simulações de dinâmica de fluidos. Desde aplicações criogênicas extremas até processos de vapor de alta temperatura, os dados abaixo descrevem os limites operacionais exatos, as capacidades dos materiais e os padrões de teste que esta válvula atende. Ao consultar essas especificações, engenheiros e especialistas em compras podem verificar com segurança a compatibilidade com suas classes de pressão, tipos de meios e requisitos dimensionais específicos.
Parâmetro | Especificação |
|---|---|
Nome do produto | Válvula de retenção oscilante de disco único tipo sanduíche |
Material do corpo | Corpo Forjado (Aço Carbono / Aço Inoxidável) |
Tipo de conexão | Tipo Wafer / Sanduíche |
Estrutura | Balanço de disco único |
Projeto de vedação | Três anéis de vedação |
Pressão Nominal | Classe 150LB |
Temperatura (Aço Carbono) | -29°C a +425°C |
Temperatura (aço inoxidável) | -196°C a +455°C |
Mídia adequada | Água, vapor, óleo, gás e meios neutros |
Teste de casca | 1,5×PN |
Teste de estanqueidade do assento | 1,1 ×PN |
Faixa de tamanho | DN50 - DN600 / 1/2"" - 24"" |
Padrões Aplicáveis | API, ANSI, DIN, JIS |

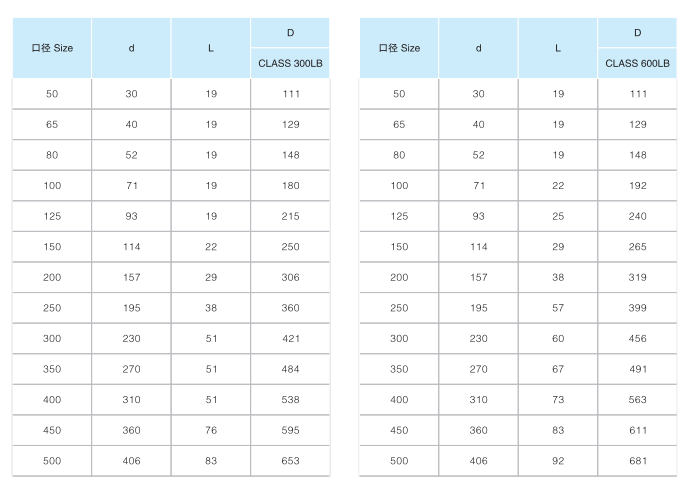

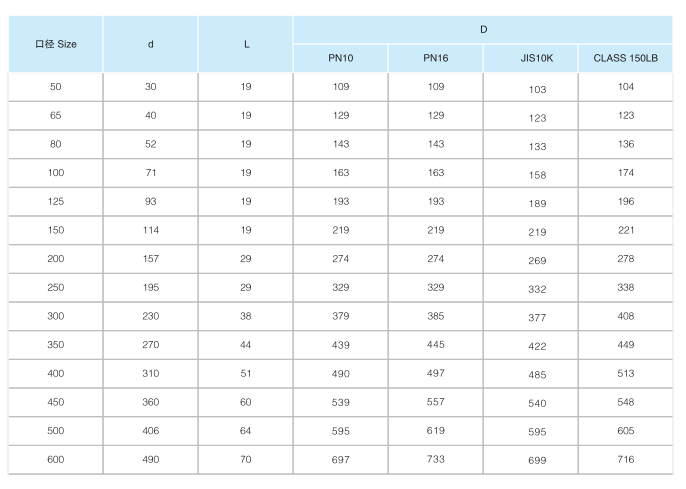

Consulte as tabelas dimensionais abaixo para obter medições exatas face a face e dimensionamento do diâmetro externo em diferentes classificações de pressão e padrões internacionais.
A atualização de sua infraestrutura de dutos com nossa válvula de retenção oscilante especializada se traduz diretamente em maior tempo de atividade operacional e redução de custos de manutenção. Ao nos concentrarmos em pontos críticos de falha comuns em válvulas padrão, projetamos uma solução que protege ativamente seu equipamento downstream e, ao mesmo tempo, simplifica o processo de instalação para suas equipes de engenharia.
Garantia de Vazamento Zero: A integração de três O-rings distintos cria um mecanismo de vedação redundante, reduzindo drasticamente o risco de emissões fugitivas ou perda de fluido, o que protege seus resultados financeiros e garante conformidade ambiental rigorosa.
Arquitetura com otimização de espaço: O perfil sanduíche ultrafino requer uma fração do espaço face a face em comparação com as válvulas de retenção flangeadas tradicionais, permitindo designs de skid altamente compactos e adaptação mais fácil em locais apertados.
Dinâmica de resposta rápida: O disco único leve e usinado com precisão reage instantaneamente à reversão do fluxo, mitigando as ondas de choque destrutivas do golpe de aríete e preservando a integridade estrutural de toda a sua rede de tubulação.
Operação sem atrito: Projetado com um mecanismo de dobradiça especializado, o disco oscila com atrito mecânico mínimo, garantindo uma pressão de abertura mais baixa e reduzindo significativamente a perda de energia em todo o sistema de tubulação.
Manutenção simplificada: A montagem simples em estilo wafer permite que os técnicos isolem, desparafusem e removam rapidamente a válvula da linha para inspeção, reduzindo o tempo de inatividade da instalação durante as paradas programadas.
Para compreender totalmente o valor que esta válvula agrega às suas operações industriais, é essencial examinar suas principais dimensões de engenharia. Cada aspecto do seu design foi otimizado para resolver desafios específicos enfrentados pelas modernas instalações de manuseio de fluidos.
A utilização de um corpo forjado de alta resistência eleva esta válvula muito além das alternativas fundidas convencionais. O processo de forjamento alinha a estrutura granular do metal, resultando em densidade excepcional, resistência mecânica superior e excelente longevidade. Disponível em aço carbono e aço inoxidável, esta construção robusta permite selecionar o perfil metalúrgico preciso necessário para combater ambientes corrosivos específicos e demandas de alta pressão, estendendo, em última análise, o ciclo de vida de seus ativos de tubulação.
O núcleo de sua capacidade de prevenção de vazamentos está no design avançado de três anéis de vedação. Esta configuração única garante um fechamento seguro e estanque entre o disco e a sede, formando uma barreira impenetrável contra o refluxo. Antes de sair das instalações, cada unidade passa por uma validação rigorosa, incluindo um teste de carcaça PN 1,5 vezes e um teste de estanqueidade da sede PN 1,1 vezes. Esta abordagem intransigente ao controle de qualidade garante confiabilidade absoluta de vedação sob as tensões operacionais mais exigentes.
Projetada com um mecanismo de giro de disco único tipo sanduíche/wafer, esta válvula ocupa um espaço incrivelmente compacto. Seu volume reduzido e sua natureza leve tornam-no extremamente fácil de manusear e instalar, reduzindo drasticamente as horas de trabalho e os requisitos de equipamentos de elevação pesada. Ao economizar espaço valioso na tubulação, ele serve como uma solução de prevenção de refluxo altamente econômica e prática que reduz os custos de instalação inicial e de manutenção a longo prazo.
Os processos industriais raramente operam em condições suaves, razão pela qual esta válvula foi projetada para extrema adaptabilidade. Ele lida perfeitamente com flutuações severas de temperatura, operando de forma confiável de -29°C a +425°C em aço carbono, e impressionantes -196°C a +455°C em aço inoxidável. Classificado para pressão nominal Classe 150LB, ele processa com eficiência uma ampla gama de meios, incluindo água, vapor de alta temperatura, óleos voláteis, gases e diversas substâncias neutras sem comprometer o desempenho.
A ação de abertura e fechamento suave e confiável do disco oscilante torna-o um componente indispensável para sistemas que exigem prevenção rigorosa de refluxo. Seu design versátil permite uma integração perfeita em um vasto espectro de setores. Seja implantado em redes municipais de abastecimento de água, estações de tratamento de águas residuais agressivas, refinarias petroquímicas complexas ou sistemas de drenagem industriais em geral, ele fornece consistentemente controle estável de fluidos.
A compatibilidade global é fundamental para aquisições em larga escala e padronização de instalações. Esta válvula é meticulosamente fabricada para atender aos principais padrões internacionais, incluindo API, ANSI, DIN e JIS. Essa padronização abrangente garante conexões de flange perfeitas e correspondência dimensional com sua infraestrutura global de dutos existente, fornecendo aos compradores internacionais uma solução de controle de fluidos de nível industrial e duradoura em que podem confiar implicitamente.
O fornecimento de componentes industriais críticos requer um parceiro que entenda o intrincado equilíbrio entre qualidade intransigente, escalabilidade de volume e precisão técnica. Como fabricante dedicado e fornecedor global, fazemos mais do que apenas produzir válvulas; projetamos confiabilidade em cada carroceria de aço forjado que sai de nossas linhas de produção. Nosso compromisso com a excelência metalúrgica e protocolos de testes rigorosos garantem que suas operações permaneçam seguras, eficientes e ininterruptas.
Vantagem direta do fabricante: Ao controlar todo o processo de forjamento, usinagem e montagem, eliminamos margens de lucro intermediárias, oferecendo preços altamente competitivos para compras de alto volume sem sacrificar um grama de qualidade.
Garantia de qualidade rigorosa: Cada válvula é submetida a exaustivos testes hidrostáticos e pneumáticos, garantindo que a integridade da carcaça e da sede exceda os padrões da indústria antes mesmo de serem embaladas para envio.
Suporte de engenharia avançado: Nossa equipe de especialistas em controle de fluidos está disponível para auxiliar no dimensionamento técnico, seleção de materiais e solicitações de engenharia personalizadas, garantindo que a válvula que você recebe corresponda perfeitamente aos seus parâmetros operacionais específicos.
Cadeia de suprimentos robusta: com programação de produção otimizada e amplo gerenciamento de estoque, garantimos prazos de entrega confiáveis, garantindo que as atualizações críticas de suas instalações e os prazos de manutenção permaneçam estritamente dentro do cronograma.
Para ajudar nossos clientes industriais e parceiros de engenharia na tomada de decisões de aquisição informadas, compilamos as consultas técnicas mais comuns relacionadas às nossas válvulas de retenção sanduíche forjadas. Revise os detalhes abaixo para entender como esse componente se integra aos seus sistemas específicos de controle de fluidos.
O que torna o corpo forjado superior a um corpo fundido para esta válvula de retenção?
O forjamento submete o aço a imensa pressão térmica e mecânica, alinhando a estrutura dos grãos e eliminando porosidades ou vazios internos. Isso resulta em uma resistência à tração e resistência à fadiga significativamente maiores, permitindo que a válvula suporte picos de pressão severos e temperaturas extremas sem o risco de microfissuras frequentemente associadas a materiais fundidos.
Como o design de três anéis de vedação melhora o desempenho da vedação?
As sedes tradicionais de metal com metal podem permitir pequenas infiltrações, especialmente sob diferenciais de baixa pressão. A integração de três O-rings elastoméricos projetados com precisão cria uma barreira redundante e compressível. À medida que o disco fecha, esses anéis se deformam levemente para preencher quaisquer imperfeições microscópicas na superfície de assentamento, garantindo uma vedação estanque a bolhas e sem vazamento, mesmo em ambientes de pressão flutuante.
Esta válvula pode lidar com aplicações criogênicas?
Sim, quando especificado com corpo forjado em aço inoxidável. A variante de aço inoxidável é metalurgicamente projetada para manter sua tenacidade estrutural e resistir à fragilização em temperaturas extremamente baixas, operando com segurança até -196°C. Isso o torna altamente adequado para processamento de gás natural liquefeito (GNL) e outros fluidos criogênicos.
Qual é a vantagem do tipo de conexão sanduíche/wafer?
O design sanduíche ou wafer apresenta uma dimensão face a face ultracurta. Em vez de ter seus próprios flanges volumosos, a válvula é fixada com segurança entre os flanges do tubo existente por meio de pinos longos. Isto reduz drasticamente o peso total e a área ocupada pela instalação, tornando-a ideal para galerias de tubulações estreitas e reduzindo a carga estrutural nos suportes de tubulações.
Como posso verificar se esta válvula se adequará aos padrões de tubulação existentes?
Nossas válvulas de retenção sanduíche são fabricadas para serem universalmente compatíveis. O diâmetro externo e as faces de vedação são usinados para se alinharem perfeitamente com os principais padrões globais de flange, incluindo API, ANSI, DIN e JIS. Você pode consultar nossos gráficos dimensionais abrangentes para confirmar os alinhamentos exatos dos círculos dos parafusos e o dimensionamento face a face para sua programação específica de tubulação.
O design de disco único causa queda de pressão significativa?
Não. O disco único é perfilado hidrodinamicamente e suspenso em uma dobradiça de baixo atrito. Requer pressão mínima de abertura para abrir totalmente, permitindo que a mídia flua através de uma porta grande e desobstruída. Esta geometria interna simplificada minimiza a turbulência e garante uma queda de pressão muito baixa através da válvula durante o fluxo direto normal.
