| Quantidade: | |
|---|---|
Projetado especificamente para compras industriais em larga escala e aplicações pesadas.
Fabricado com um corpo fundido robusto e sem defeitos para máxima retenção de pressão.
Projetado para integração perfeita em sistemas complexos, protegendo equipamentos críticos downstream.
Ao proteger redes de tubulações complexas e de alta capacidade, a integridade física e o silêncio operacional dos seus componentes de controle de fluidos são fundamentais. A válvula de retenção oscilante de disco único tipo Wafer de série longa (corpo fundido) é meticulosamente trabalhada para fornecer um acabamento metálico suave e frio ao toque que fala muito sobre sua fundição densa e vazada com precisão. Após a instalação e ativação do sistema, a ausência imediata do ruído metálico estridente normalmente associado ao golpe de aríete fornece confirmação acústica de seu design hidrodinâmico superior. O corpo fundido para serviço pesado, disponível em aço forjado, aço fundido e ferro dúctil, parece tranquilizadoramente substancial, projetado para absorver vibrações intensas da tubulação e resistir à deformação estrutural sob enormes picos de pressão.
Ao integrar esta válvula altamente responsiva em sua infraestrutura, você reduz drasticamente o risco de refluxo catastrófico, protegendo bombas, medidores e compressores sensíveis a jusante contra choques mecânicos. O disco usinado com precisão desliza com resistência mínima ao fluido, garantindo que seu sistema mantenha taxas de fluxo ideais sem sobrecarregar seu equipamento de bombeamento. Isto se traduz diretamente na redução do consumo de energia e na redução da sobrecarga operacional para suas instalações. Além disso, o exterior é envolto em um revestimento epóxi visualmente uniforme e impecável que não apenas lhe confere uma estética industrial imaculada, mas também atua como um escudo impenetrável contra a umidade ambiental agressiva, o ar salino e as condições atmosféricas corrosivas.

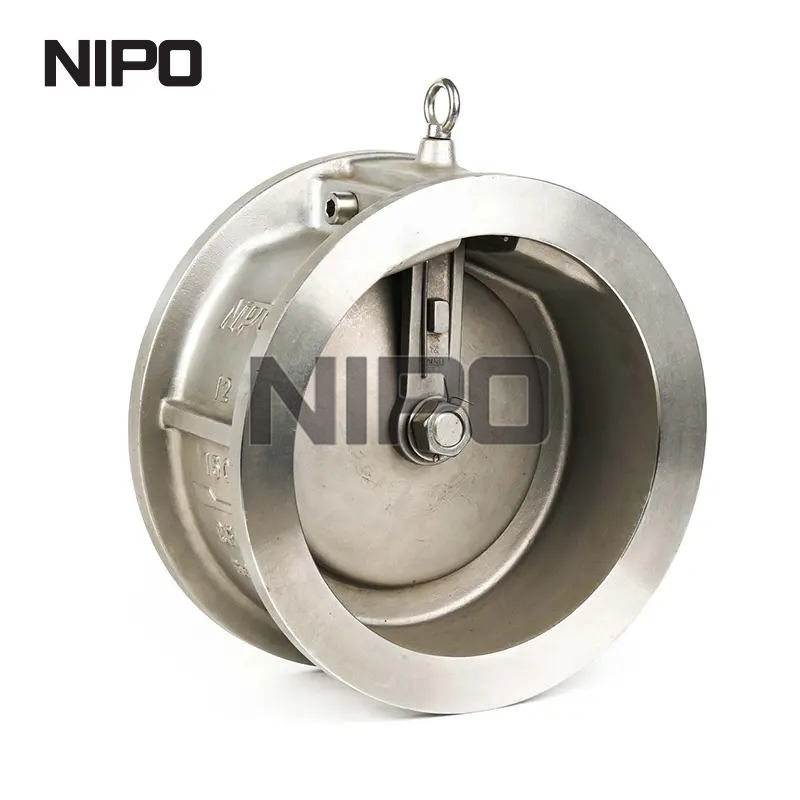

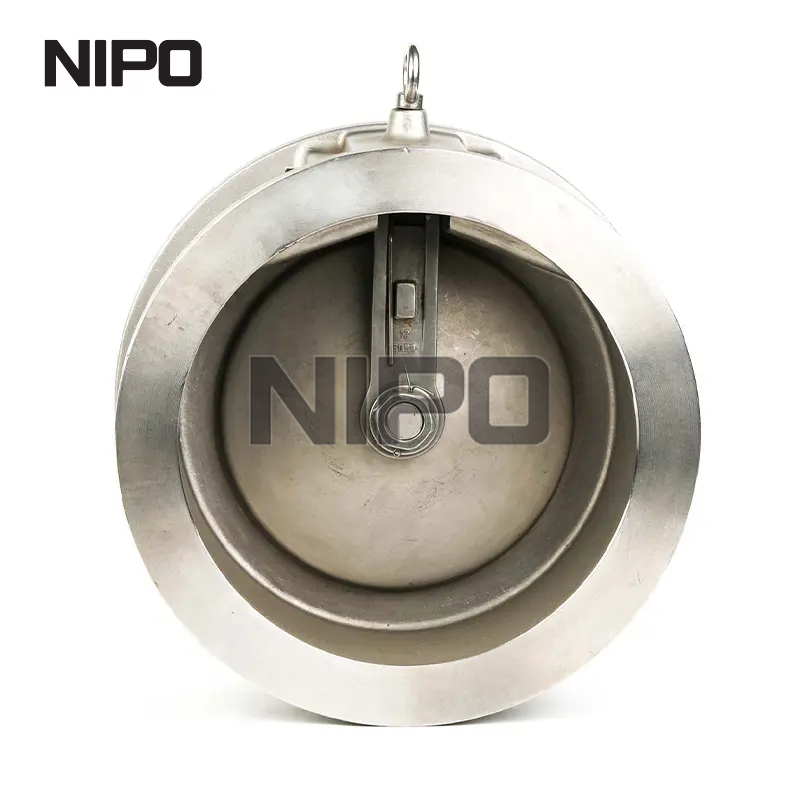

| Nome do produto | Válvula de retenção oscilante de disco único tipo wafer série longa (corpo fundido) |
| Estrutura Corporal | Corpo em aço forjado, Corpo em aço fundido, Corpo em ferro dúctil |
| Padrão de projeto | API 594 |
| Padrão de teste | API 598/API 6D |
| Padrão de pressão e temperatura | ASME B16.34 |
| Faixa de tamanho | DN40 - DN900 / 1,5'' - 36'' |
| Classificação de pressão | Classe 150 - Classe 900 / PN10 - PN25 |
| Equipado disponível | Sem retentor ou com tipo pino |
| Selagem | Assento macio/resiliente, assento de metal com metal |
| Tipo de conexão | Wafer, talão, flange duplo (ASME B16.5, EN 1092) |
| Materiais | WCB, CF8, CF3, GR4A, Hastelloy C, etc. |
| Proteção contra corrosão | Revestimento epóxi interno e externo |
| Temperatura aplicável | -196°C a 540°C (Diferentes matérias-primas para diferentes temperaturas de trabalho) |
| Meio aplicável | Água, óleo, gás e outros meios de causticidade |
A atualização de sua arquitetura de tubulação requer componentes que proporcionem melhorias mensuráveis em segurança, longevidade e eficiência. Esta válvula de retenção oscilante de disco único de longa série foi projetada para fornecer uma atualização imediata à sua confiabilidade operacional, eliminando os frequentes ciclos de manutenção associados a alternativas inferiores. A suavidade tátil do furo interno garante que o fluido deslize com o mínimo de atrito, maximizando o rendimento do seu sistema e minimizando o desgaste.
Amortecimento Acústico: O mecanismo de disco meticulosamente balanceado amortece significativamente os sons agudos e perturbadores da reversão do fluido, promovendo um ambiente de trabalho mais seguro e silencioso para o pessoal da fábrica.
Operação sem atrito: Mecanismos de dobradiça projetados com precisão permitem que o disco pesado balance com resistência próxima de zero, garantindo tempos de resposta rápidos a flutuações mínimas de pressão.
Integridade Visual: O revestimento epóxi uniforme e de alto brilho fornece um indicador visual claro de sua resistência intransigente à degradação externa, mantendo uma estética limpa mesmo em ambientes agressivos.
Rigidez Estrutural: A densa estrutura molecular do corpo fundido proporciona excepcional resistência ao estresse torcional durante mudanças pesadas na tubulação e expansão térmica.
As instalações industriais modernas enfrentam frequentemente severas restrições espaciais, tornando os componentes volumosos dos gasodutos um pesadelo logístico durante a instalação e manutenção. Esta válvula utiliza um wafer altamente compacto e uma arquitetura de padrão curto que reduz drasticamente a dimensão face a face em comparação com as válvulas de retenção de giro de porta completa tradicionais. Ao integrar esse perfil simplificado, os engenheiros de projeto podem recuperar valioso espaço espacial dentro do layout da planta, facilitando o acesso do pessoal de manutenção e simplificando esquemas complexos de tubulação.
Reduz drasticamente o espaço físico necessário para a instalação, tornando-o a escolha ideal para salas mecânicas apertadas e sistemas de processamento densos montados em skids.
A natureza leve do design compacto minimiza a carga estrutural e a tensão nos suportes de tubos, suspensores e flanges adjacentes existentes.
Reduz significativamente as despesas iniciais de aquisição e reduz as horas de trabalho necessárias para levantamento pesado, alinhamento e posicionamento.
Elimina a necessidade de equipamentos de instalação superdimensionados, agilizando todo o processo de montagem e acelerando os prazos de conclusão do projeto.
A dinâmica de fluidos irrestrita é a força vital de qualquer instalação de processamento lucrativa. Esta válvula de retenção de placa única apresenta uma pressão de abertura excepcionalmente baixa, permitindo que o meio flua livremente sem criar gargalos artificiais. Quando um evento de reversão de fluxo é iminente, o disco altamente responsivo reage em frações de segundo, fechando-se antes que o fluido possa ganhar impulso para trás.
Atenua as forças mecânicas destrutivas do golpe de aríete, preservando a integridade estrutural da dispendiosa infraestrutura de bombeamento a jusante e dos equipamentos de medição sensíveis.
Mantém uma trajetória de fluxo laminar e suave, o que minimiza a queda de pressão e reduz a carga elétrica e o desgaste nas bombas do sistema.
O mecanismo de fechamento silencioso elimina as ondas de choque duras e percussivas que normalmente vibram nas redes de tubulação convencionais, evitando a fadiga a longo prazo nas juntas dos tubos.
Contornos de fluxo otimizados dentro do corpo da válvula evitam o acúmulo de detritos, incrustações e sólidos suspensos, garantindo desempenho consistente durante anos de operação contínua.
As emissões fugitivas e o desvio interno de fluidos representam riscos significativos tanto para a conformidade ambiental como para a rentabilidade operacional. Para combater isso, nossa válvula oferece uma abordagem dupla de contenção. A disponibilidade de sedes macias resilientes e sedes de metal com metal lapidadas com precisão garante uma vedação à prova de bolhas, adaptada ao seu meio específico. A configuração opcional sem retentor é uma aula magistral em contenção, removendo totalmente as penetrações através do corpo.
O design sem retentores erradica completamente possíveis caminhos de vazamento externos, satisfazendo as mais rigorosas exigências de emissões ambientais e garantindo total segurança atmosférica.
Opções de assentamento macio (como EPDM, Viton e PTFE) fornecem uma superfície flexível e tolerante que absorve partículas microscópicas enquanto mantém uma barreira impenetrável de fluidos.
O assento metal-metal oferece desempenho inflexível em aplicações altamente abrasivas, de alta velocidade ou de temperaturas extremas, onde os elastômeros padrão se degradariam ou falhariam rapidamente.
Garante um exterior limpo e seco, eliminando odores pungentes, poças perigosas e riscos de escorregamento associados à infiltração de produtos químicos no ambiente da planta.
Melhora a segurança geral do local, evitando o escape invisível de meios gasosos voláteis, inflamáveis ou altamente tóxicos para espaços de trabalho confinados.
A longevidade operacional de uma válvula industrial está intrinsecamente ligada à sua composição metalúrgica e proteção superficial. Oferecemos uma extensa biblioteca de matérias-primas premium, que vão desde aço carbono padrão (WCB) até aços inoxidáveis austeníticos avançados (CF8, CF3) e superligas exóticas como Hastelloy C. Essa diversidade metalúrgica garante que, independentemente de seu sistema lidar com líquidos criogênicos a -196°C ou vapor superaquecido a 540°C, o núcleo da válvula permanece estruturalmente invencível.
O abrangente revestimento epóxi interno e externo atua como uma barreira formidável contra atmosferas salinas, evitando o acúmulo áspero e escamoso de óxido de ferro e o subsequente enfraquecimento estrutural.
As opções de aço inoxidável Hastelloy e duplex repelem sem esforço o ataque ácido e cortante de ácidos sulfúrico, clorídrico e outros ácidos químicos altamente cáusticos.
Mantém sua resistência ao escoamento estrutural e resiste à fragilização térmica em um amplo espectro de temperaturas, garantindo confiabilidade nos ambientes de processamento mais extremos.
O acabamento epóxi liso semelhante a vidro evita incrustações biológicas e incrustações minerais, garantindo que o furo interno permaneça liso e totalmente desobstruído durante a vida útil da válvula.
A versatilidade na implantação reduz drasticamente a necessidade de manter um estoque enorme e variado de peças de reposição. Esta válvula de retenção de longa série foi projetada para interagir perfeitamente com uma infinidade de padrões internacionais de flange, incluindo ASME, EN e DIN. Quer a sua arquitetura de pipeline específica exija uma conexão wafer, lug ou de flange duplo, esta unidade se adapta facilmente à sua infraestrutura existente.
Projetado para orientação multidirecional, com desempenho perfeito tanto em tubulações horizontais quanto em risers verticais de fluxo ascendente, sem comprometer a eficácia da vedação.
As configurações com lugged permitem a remoção da tubulação a jusante sem despressurizar a rede a montante, facilitando procedimentos de manutenção localizados, seguros e eficientes.
Universalmente compatível com diversos setores industriais, comprovando seu valor, desde plantas agressivas de processamento químico e plataformas de petróleo offshore até circuitos de água gelada HVAC de alta pureza.
Simplifica o processo de aquisição, oferecendo uma plataforma única e altamente adaptável que atende aos requisitos dimensionais e de pressão das instalações globais.
A confiança em equipamentos industriais críticos é construída sobre uma base de validação rigorosa e intransigente. Cada válvula de retenção de giro do corpo fundido que sai da instalação de fabricação é submetida a uma rigorosa bateria de testes para garantir sua prontidão em campo. Ao aderir estritamente aos protocolos de projeto API 594 e às classificações de pressão e temperatura ASME B16.34, garantimos que o produto oferece desempenho consistente e previsível sob as tensões industriais mais extremas.
Testes hidrostáticos e pneumáticos abrangentes em estrita conformidade com API 598 e API 6D garantem desempenho sem defeitos antes da implantação em suas instalações.
A verificação dimensional avançada garante que cada face do flange, superfície de assentamento e furo do parafuso se alinhem com precisão microscópica, evitando emperramento na instalação ou compressão desigual da gaxeta.
Protocolos rígidos de rastreabilidade de materiais proporcionam total transparência, garantindo que a composição química da peça fundida atenda aos padrões metalúrgicos exatos e documentados.
Oferece uma vida útil operacional estendida, reduzindo drasticamente a frequência, a complexidade e os custos exorbitantes de paradas obrigatórias de fábrica e manutenção emergencial.
Selecionar o parceiro de fabricação certo é tão importante quanto selecionar o hardware certo. Como fornecedor dedicado de tecnologias de válvulas premium, entendemos que suas decisões de aquisição de volume impactam diretamente o tempo de atividade operacional, o registro de segurança e os resultados financeiros de sua instalação. Nós preenchemos a lacuna entre a fabricação industrial pesada e o serviço refinado e centrado no cliente, garantindo que seus requisitos de fornecimento sejam atendidos com precisão, velocidade e confiabilidade inabalável.
Consistência inabalável: Nossos processos de fundição e usinagem altamente automatizados garantem que, quer você peça dez unidades ou mil, cada válvula apresente exatamente o mesmo acabamento impecável e precisão dimensional.
Consulta técnica: Fornecemos suporte de engenharia profundo, analisando cuidadosamente sua dinâmica de fluidos específica, quedas de pressão e desafios corrosivos para recomendar o material e a configuração de assento perfeitos para o seu projeto.
Cadeia de suprimentos simplificada: construída para dar suporte a projetos industriais de grande escala, nosso gerenciamento robusto de estoque e redes logísticas globais garantem que seus componentes críticos cheguem precisamente quando o cronograma de instalação exigir.
Confiabilidade a longo prazo: Não fornecemos apenas componentes metálicos; nós fornecemos tranquilidade operacional. Nossa rigorosa garantia de qualidade garante que nossas válvulas protegerão suas tubulações de maneira silenciosa e eficiente por décadas.
Navegar pelas nuances técnicas dos sistemas de controle de fluidos pode ser complexo. Abaixo, abordamos algumas das questões de engenharia mais críticas relacionadas às nossas válvulas de retenção de giro do corpo fundido para ajudar suas equipes de compras e engenharia na tomada de decisões altamente informadas.
A configuração sem retentor elimina completamente a penetração do pino da dobradiça através do corpo externo da válvula. Este design avançado elimina um possível caminho de vazamento externo, tornando-o um requisito absoluto para aplicações que lidam com meios tóxicos, voláteis ou altamente corrosivos, onde as emissões fugitivas devem ser rigorosamente evitadas para segurança e conformidade ambiental.
Sim, esta válvula de retenção oscilante de disco único tipo wafer é altamente adaptável e pode ser instalada em tubulações verticais, desde que o fluxo do fluido esteja na direção ascendente. O mecanismo do disco interno é projetado para utilizar a velocidade do fluido para permanecer aberto, enquanto a gravidade, combinada com a contrapressão, garante a vedação firme e instantânea após a cessação do fluxo.
O abrangente revestimento epóxi interno e externo fornece uma barreira lisa e não porosa que resiste agressivamente à oxidação, ao ataque químico e à penetração de umidade. Ao tato, ela fornece uma superfície lisa que minimiza o atrito e evita a adesão de incrustações ou crescimento biológico, mantendo assim um caminho de fluxo claro e prolongando significativamente a vida útil operacional da válvula.
A sede macia (utilizando elastômeros como PTFE, Viton ou EPDM) é ideal para obter uma vedação estanque a bolhas e sem vazamento em aplicações com fluidos relativamente limpos e temperaturas moderadas. O assentamento metal-metal é obrigatório para ambientes extremos – como aqueles que envolvem lamas altamente abrasivas ou temperaturas de até 540°C – onde materiais macios se degradariam, derreteriam ou rasgariam rapidamente sob tensão.
O padrão de série longa fornece uma dimensão face a face específica que combina perfeitamente com as válvulas de retenção de giro tradicionais mais antigas. Esse recurso crítico permite que as equipes de manutenção instalem perfeitamente essa válvula wafer leve e modernizada nas lacunas existentes na tubulação durante retrofits do sistema, eliminando completamente a necessidade de cortar, soldar ou reconfigurar dispendiosamente a tubulação circundante.
'
