Q641
NIPO

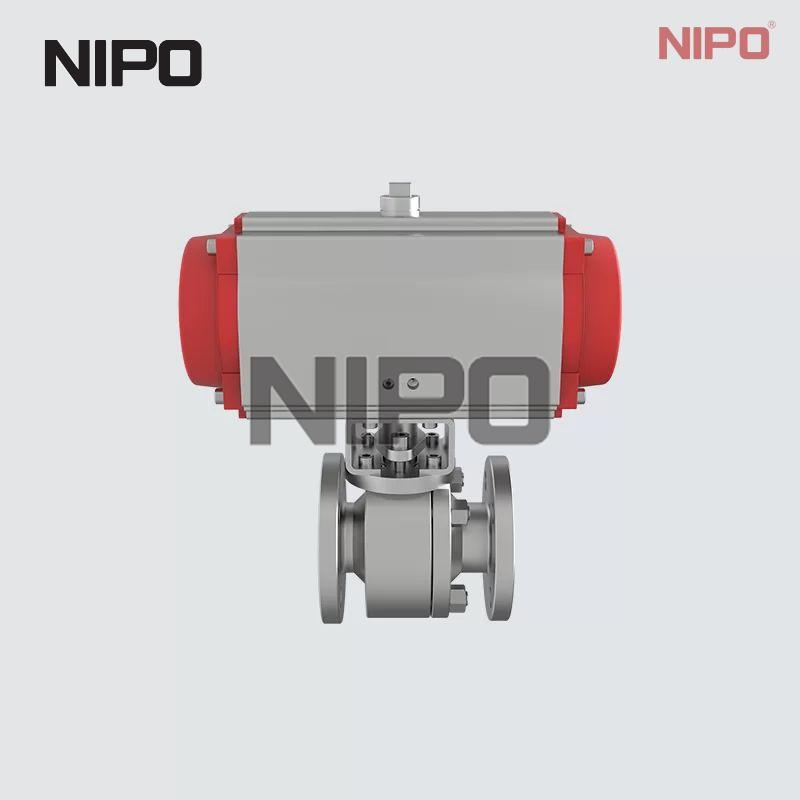

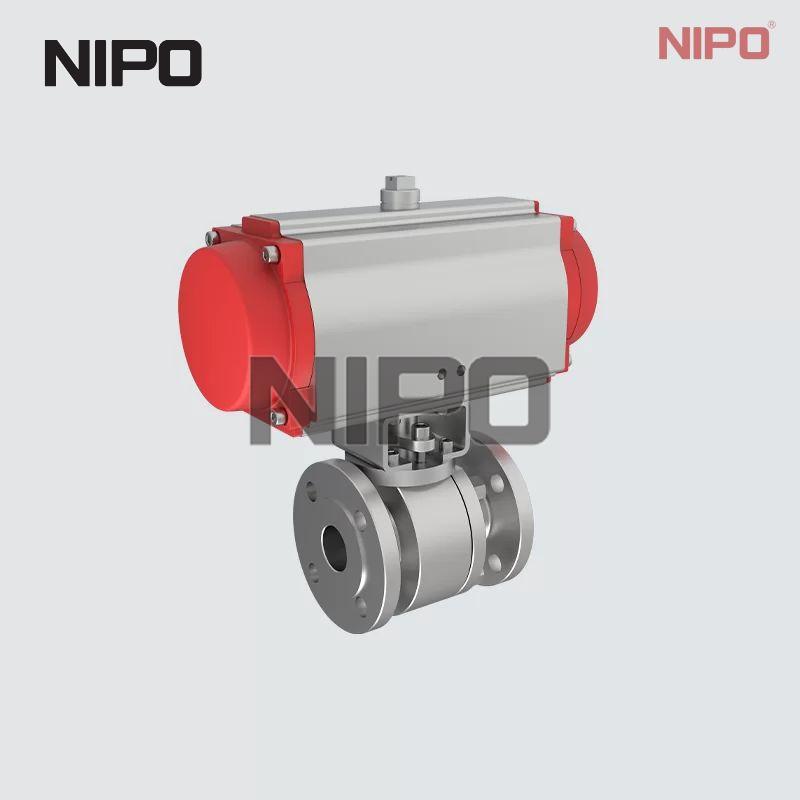

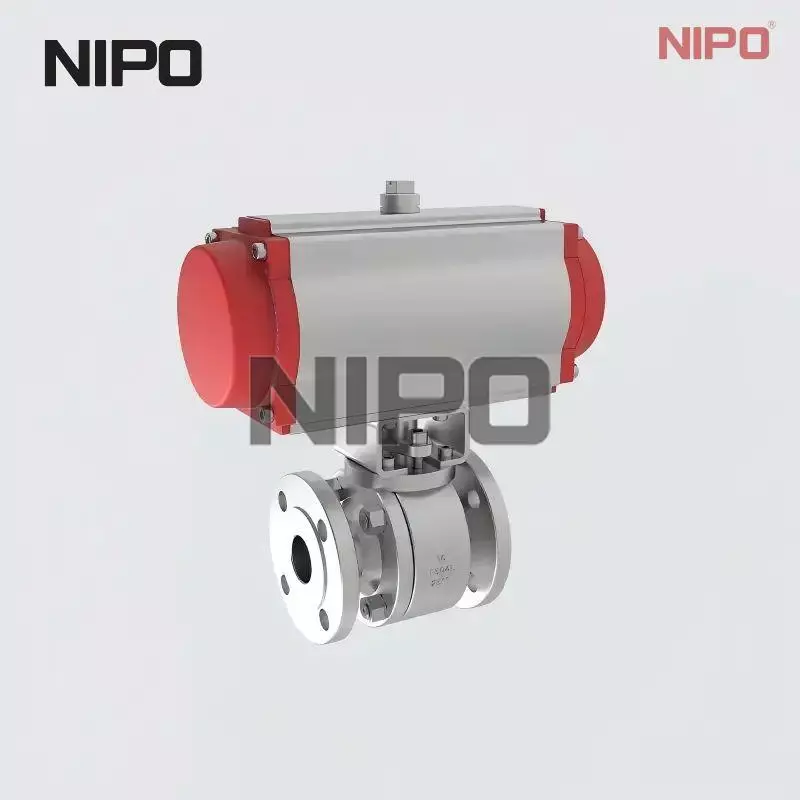

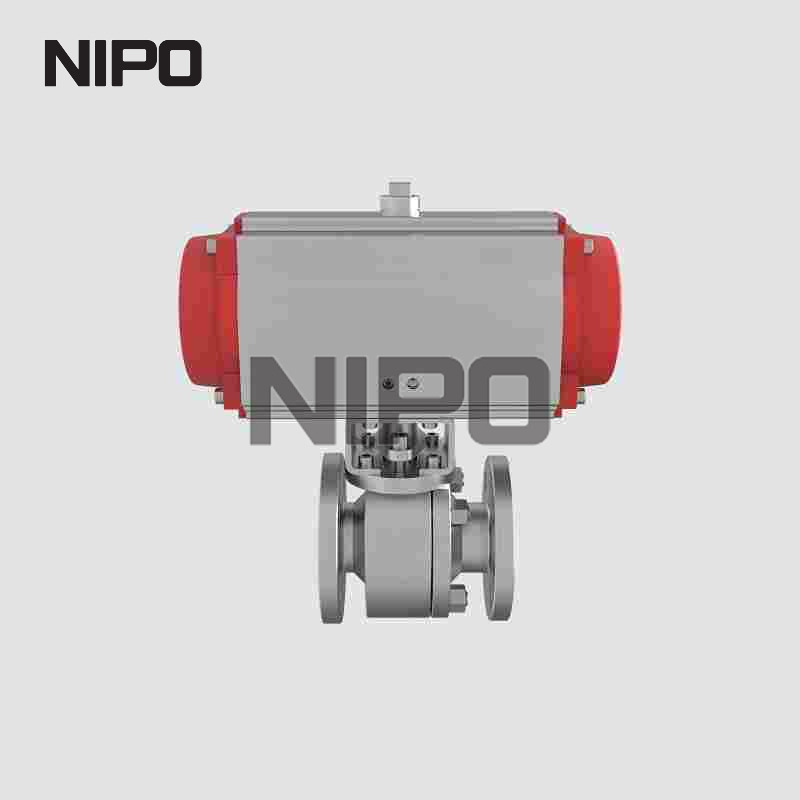

Nome do produto: Válvula de esfera Q641Y
Número do modelo: Q641Y-16PL DN40
Categoria de material: aço inoxidável com baixo teor de carbono
Classe de material: F304L
Classificação de pressão: PN16
Tamanho nominal: DN40
Método de atuação: Pneumático
Conexão final: flangeada
Especificação de conexão: Face elevada (RF)
O atuador pneumático fornece abertura e fechamento remotos de um quarto de volta, enquanto o caminho de fluxo direto de passagem total destina-se a reduzir a restrição na posição aberta. O tipo de atuador, o torque de saída, a pressão do ar, o tempo de ciclo, os acessórios e a posição de falha são seleções do projeto e não são definidos apenas pelo modelo da válvula.
O registro de estoque lista água, vapor e óleo e uma temperatura operacional máxima de 300 C. Confirme o material de retenção de pressão F304L, superfície de vedação de metal duro, vedação da haste e materiais de junta do corpo para o fluido, temperatura, pressão e frequência operacional reais.
A fonte identifica o sistema padrão nacional chinês, mas não indica todos os códigos governantes. Confirme os padrões de projeto, flange, face a face e testes, juntamente com o dimensionamento do atuador, critérios de vazamento, certificados de materiais e requisitos de interface de controle antes de fazer o pedido.
Estrutura de esfera flutuante com sede de metal com metal Stellite. A esfera flutua axialmente. A pressão do processo empurra a esfera contra a sede metálica a jusante para realizar a vedação. A superfície de vedação da sede e da esfera são revestidas com liga Stellite para desempenho de vedação rígida de metal de alta dureza.
Conexão de extremidade RF flangeada Extremidades de flange com face elevada, alta resistência de conexão, fácil para instalação, desmontagem e manutenção em campo.

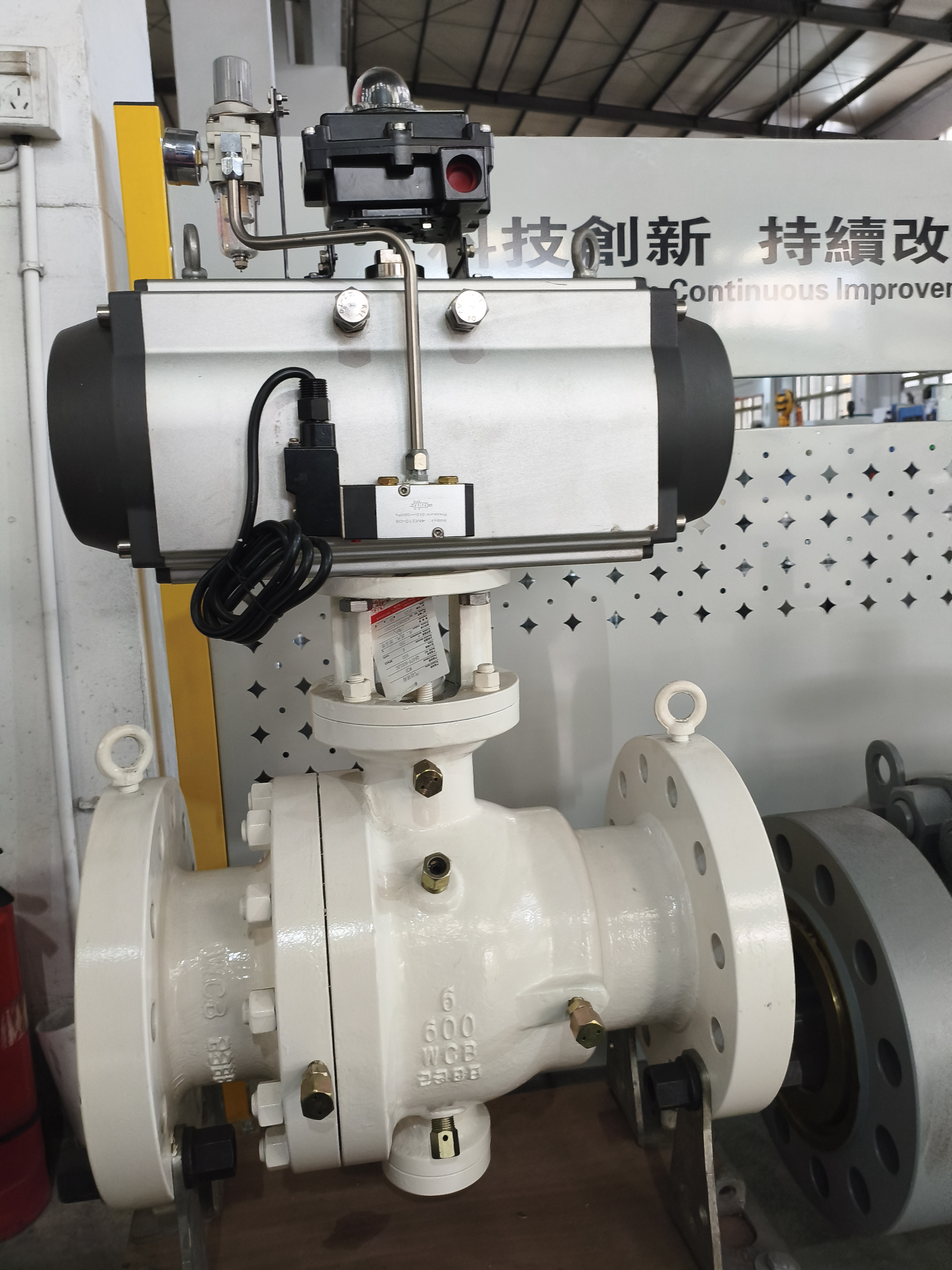

Atuador pneumático com acionamento quarto de volta Equipado com atuador rotativo pneumático (ação dupla / ação simples com retorno por mola opcional). Ação liga-desliga de um quarto de volta de 90 graus, abertura e fechamento rápidos. Pode combinar válvula solenóide, interruptor de limite, posicionador para controle remoto de sinal.
Design da haste anti-explosão A haste anti-explosão evita a ejeção da haste sob pressão da cavidade interna. Está disponível um dispositivo antiestático para liberar a eletricidade estática gerada entre a esfera e a sede.
Par de vedação de metal resistente a altas temperaturas O conjunto da sede metal-metal tolera altas temperaturas de trabalho e não é fácil de envelhecer ou deformar, ao contrário das sedes macias de PTFE. O diâmetro da porta completa e da porta reduzida são opcionais.
Recurso de alívio de pressão da cavidade do corpo Quando o meio preso dentro da cavidade se expande termicamente e a pressão aumenta, o excesso de pressão pode ser aliviado no lado da tubulação para proteger os componentes da válvula.
Design de sede rígida Stellite metal-metal, adequado para meios de alta temperatura, alta viscosidade, granulares e levemente abrasivos onde a sede macia não funciona.
A estrutura de esfera flutuante proporciona desempenho confiável de desligamento bidirecional.
O atuador pneumático de um quarto de volta obtém controle liga-desliga automático remoto e rápido; a versão com retorno por mola garante uma posição à prova de falhas em caso de perda de ar.
A superfície de vedação com face dura apresenta excelente resistência ao desgaste, propriedade anti-desgaste e longa vida útil.
A conexão flangeada garante uma conexão de tubulação estável, conveniente para inspeção e substituição.
Ampla faixa de temperatura de trabalho, resistência à temperatura muito maior em comparação com válvulas esfera de sede macia em PTFE.
Pode ser montado com válvula solenóide, chave fim de curso e posicionador para integração em sistema de controle industrial automático.
Conformidade: API 6D, ASME B16.34, ASME B16.5, API 598.
Usado para óleo de alta temperatura, óleo condutor de calor, vapor, gás de coqueria, meio contendo partículas na indústria petroquímica, metalúrgica e térmica.
