H77
NIPO

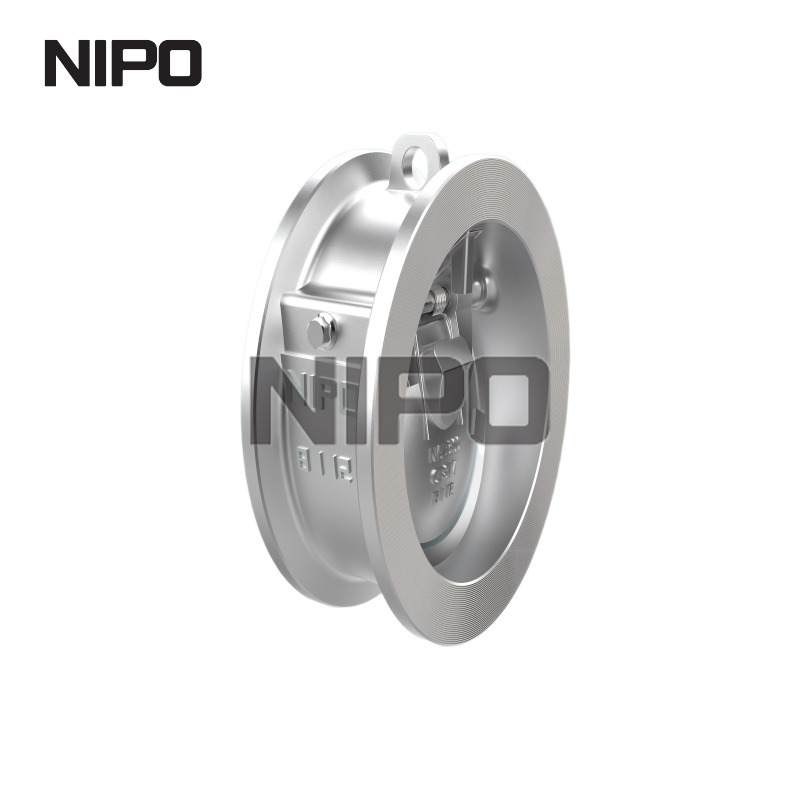

Como principal fabricante e fornecedor confiável de sistemas de controle de fluidos industriais, fornecemos a válvula de retenção de disco inclinável tipo wafer em aço inoxidável para compras em larga escala. Projetado para ambientes rigorosos, este componente garante uma prevenção ideal de refluxo, mantendo uma integridade estrutural excepcional.
Construído em aço inoxidável de alta qualidade para máxima durabilidade.
Design de wafer que economiza espaço, ideal para integração compacta de tubulações.
Projetado para minimizar a queda de pressão e a resistência a fluidos.
Totalmente compatível com os padrões internacionais de fabricação e testes.
Uma válvula de retenção de disco inclinável é um tipo de válvula de retenção que usa um disco ou esfera articulada para permitir o fluxo em uma direção enquanto evita o refluxo na direção oposta. Quando a direção do fluxo muda, o disco ou esfera se inclina para abrir ou fechar a válvula, permitindo um controle eficiente do fluxo. Essas válvulas são comumente usadas em aplicações onde a prevenção de refluxo é crítica, como em sistemas de água e esgoto, oleodutos e gasodutos e processos industriais. Eles estão disponíveis em vários materiais, tamanhos e classificações de pressão para atender a diferentes aplicações.
Fabricada com atenção meticulosa aos detalhes, a válvula de retenção de disco inclinável tipo Wafer em aço inoxidável exibe um acabamento usinado impecável que demonstra seu pedigree de fabricação superior. Passar a mão ao longo da face do flange revela uma superfície metálica fria e perfeitamente lisa, indicativa do aço inoxidável ASTM A351 CF8M premium usado em sua construção. O corpo robusto, porém aerodinâmico, é forjado para suportar esforços mecânicos extremos, garantindo um peso sólido e tranquilizador que os especialistas em fornecimento industrial reconhecem imediatamente como uma marca de qualidade intransigente. Quando acionado, o disco interno se move com fluidez precisa e silenciosa, desprovido de qualquer grade ou atrito, evidenciando as tolerâncias incrivelmente estreitas alcançadas durante o processo de usinagem. Este trabalho artesanal excepcional não só garante a excelência visual, mas também se traduz diretamente em confiabilidade operacional de longo prazo, reduzindo os ciclos de manutenção e protegendo a infraestrutura crítica contra os meios corrosivos mais agressivos e picos de alta pressão.

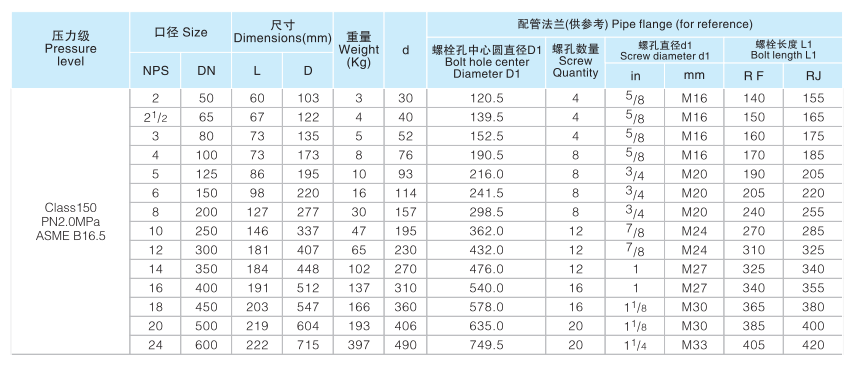

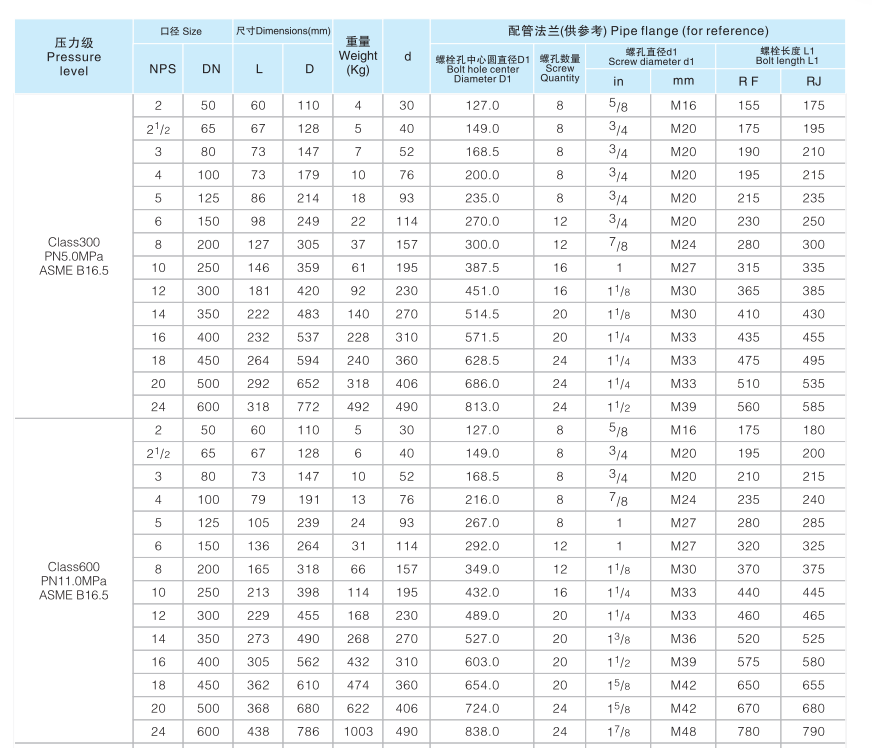

Os parâmetros técnicos a seguir descrevem as especificações exatas de engenharia de nossa válvula de retenção de disco inclinável tipo wafer em aço inoxidável, garantindo compatibilidade precisa com sua exigente infraestrutura de tubulação.
Parâmetro | Especificação |
|---|---|
Nome do produto | Válvula de retenção de disco inclinável tipo wafer |
Tipo de válvula | Válvula de retenção de disco inclinável |
Tipo de conexão | Tipo de bolacha |
Material do corpo | Aço inoxidável (por exemplo, ASTM A351 CF8M/1.4408) |
Material do disco | Aço inoxidável |
Material do assento | Metal com Metal (Aço Inoxidável) ou Resiliente (EPDM/Viton) |
Faixa de tamanho | 2" a 72" (DN40 a DN1500) |
Classificação de pressão | PN10 / PN16 / PN25 / PN40 / Classe 150 / Até 300 PSI |
Faixa de temperatura | Até 1000°F (540°C) dependendo do material de vedação |
Padrões de projeto | API 594, EN 558 |
Padrões de teste | API 598 |
Aplicativos | Sistemas de água e esgoto, oleodutos e gasodutos, processos industriais, HVAC |
Projetada para resolver os desafios mais persistentes em dinâmica de fluidos, esta válvula de retenção em aço inoxidável oferece benefícios transformadores ao seu fluxo de trabalho operacional. Ao concentrar-se na mitigação do desgaste do sistema e na otimização da eficiência do fluxo, serve como um ativo crítico para os gestores de instalações que pretendem reduzir o tempo de inatividade e aumentar a produtividade geral.
Dinâmica de fluxo otimizada: A geometria interna meticulosamente contornada reduz significativamente a turbulência, garantindo que seus sistemas de bombeamento operem com eficiência energética máxima, sem esforço desnecessário ou desperdício de energia.
Integridade estrutural excepcional: Forjado a partir de materiais de qualidade superior, o corpo da válvula resiste à deformação sob flutuações extremas de pressão, prolongando a vida útil de toda a sua rede de tubulação e reduzindo os custos de substituição.
Operação silenciosa: O mecanismo articulado de precisão elimina os fortes ruídos mecânicos de batida típicos das válvulas oscilantes padrão, contribuindo para um ambiente de trabalho industrial mais seguro, silencioso e compatível.
Opções versáteis de vedação: Quer sua aplicação exija a resiliência robusta do contato metal-metal ou a garantia de estanqueidade de bolhas dos elastômeros EPDM/Viton, a configuração de assento adaptável atende a rigorosa conformidade ambiental.
Arquitetura de fácil manutenção: Projetado com a acessibilidade em mente, o perfil wafer simplificado permite rápida inspeção e manutenção, reduzindo drasticamente os custos de mão de obra durante as paradas programadas nas instalações.
Nossa válvula de retenção de disco inclinável tipo wafer em aço inoxidável é meticulosamente projetada em múltiplas dimensões de desempenho para oferecer confiabilidade incomparável. Cada aspecto do projeto é adaptado para proteger sua infraestrutura, agilizar a instalação e garantir operações contínuas e ininterruptas em ambientes industriais exigentes.
Anti-martelo de aríete e fechamento rápido: Utilizando um eixo excêntrico e um design de disco inclinado, a válvula apresenta um curso excepcionalmente curto. Durante a desaceleração do fluido ou o início do fluxo reverso, a gravidade e a contrapressão trabalham em conjunto para fechar a válvula de forma rápida e suave. Esta resposta rápida atenua drasticamente o efeito destrutivo do golpe de aríete, protegendo bombas caras e sistemas de tubulação adjacentes contra danos catastróficos por impacto.
Baixa queda de pressão e alta eficiência de fluido: O canal de fluxo interno simplificado garante que o disco apresente obstrução mínima quando totalmente aberto. Esta abordagem aerodinâmica produz um coeficiente de fluxo (Cv) significativamente mais alto em comparação com as válvulas de retenção de oscilação tradicionais, traduzindo-se diretamente em perda de carga reduzida e economias substanciais nos custos de energia de bombeamento a longo prazo.
Estrutura compacta e fácil instalação: A conexão inteligente do tipo Wafer possui uma dimensão face a face notavelmente curta e um perfil leve. Ele se integra perfeitamente em layouts de tubulações com espaço limitado, eliminando a necessidade de extensas modificações estruturais. Esta natureza compacta reduz significativamente a complexidade da instalação e a necessidade de suportes de tubulações para serviços pesados.
Materiais Premium e Resistência à Corrosão: Construídos inteiramente em aço inoxidável de alta fidelidade (como ASTM A351 CF8M / 1.4408), o corpo da válvula e o disco apresentam extraordinária resistência a ataques corrosivos e temperaturas elevadas. Ele lida facilmente com meios agressivos, incluindo produtos químicos agressivos, petróleo e gás voláteis, águas residuais de alta salinidade e vapor de alta temperatura.
Vedação superior e controle de qualidade: Para acomodar diversos requisitos operacionais, oferecemos opções de vedação rígida metal com metal usinada com precisão ou vedação macia de alta resiliência (EPDM/Viton). Cada unidade passa por rigorosos testes de pressão em estrita conformidade com os padrões API 598 antes do envio, garantindo desempenho confiável e sem vazamento em cenários de baixa e alta pressão.
Ampla adaptabilidade à indústria: Altamente sensível a baixas velocidades de fluxo com uma pressão de abertura notavelmente baixa, esta válvula é uma ferramenta versátil. Ele é amplamente implantado no abastecimento e drenagem municipal de água, instalações de tratamento de esgoto, tubulações petroquímicas, circuitos industriais de água de resfriamento e sistemas HVAC para serviços pesados, atendendo a diversas necessidades de prevenção de refluxo.
Conformidade com padrões internacionais: Projetado e fabricado em alinhamento absoluto com as principais especificações globais, incluindo API 594, ASME B16.5 e EN 558. Essa adesão estrita garante compatibilidade perfeita e acoplamento seguro com uma vasta gama de sistemas internacionais de flanges para tubulações industriais.
Selecionar o parceiro de fabricação certo é tão importante quanto selecionar o componente certo. Compreendemos a imensa pressão que as equipes de aquisição enfrentam para obter soluções de controle de fluidos confiáveis, compatíveis e econômicas. Ao fazer parceria conosco, você obtém acesso a uma cadeia de suprimentos integrada, qualidade de engenharia incomparável e um sistema de suporte dedicado projetado para elevar seu sucesso operacional.
Rastreabilidade intransigente: cada válvula de aço inoxidável que produzimos vem com relatórios de teste de material (MTRs) abrangentes, garantindo que você possa rastrear as origens metalúrgicas exatas de seus componentes para total tranquilidade regulatória.
Instalações de fabricação avançadas: Utilizando usinagem CNC de última geração e equipamentos de testes automatizados, mantemos tolerâncias incrivelmente rígidas, resultando em produtos que funcionam perfeitamente imediatamente, eliminando ajustes dispendiosos no local.
Gestão Estratégica de Estoque: Mantemos níveis robustos de estoque de tamanhos críticos e classificações de pressão, permitindo despacho rápido e reduzindo significativamente os prazos de entrega para seus projetos de infraestrutura urgentes.
Consulta técnica especializada: Nossa experiente equipe de engenharia está disponível para auxiliar em cálculos complexos de dinâmica de fluidos, ajudando você a selecionar as especificações exatas da válvula para evitar cavitação, reduzir o desgaste e otimizar sua arquitetura específica de tubulação.
Geração de valor a longo prazo: Ao focar em materiais premium e controle de qualidade exaustivo, nossas válvulas reduzem drasticamente o custo total de propriedade através de intervalos de manutenção reduzidos e vida útil prolongada.
Para ajudar suas equipes de engenharia e compras a tomar uma decisão informada, compilamos respostas detalhadas às dúvidas técnicas mais comuns relacionadas às nossas válvulas de retenção de disco inclinável em aço inoxidável.
O design do disco inclinável apresenta um ponto de articulação localizado próximo ao centro do disco, permitindo que ele feche muito mais rápido do que uma válvula de retenção de giro tradicional. Este fechamento rápido minimiza a velocidade reversa do fluido antes das sedes da válvula, que é o principal mecanismo para evitar o golpe de aríete destrutivo em sistemas de bombeamento de alta velocidade.
Sim, a válvula de retenção de disco inclinável tipo Wafer pode ser instalada em tubulações horizontais e verticais. No entanto, para instalações verticais, é crucial que o fluxo do fluido esteja no sentido ascendente. A mola interna e o mecanismo de assistência por gravidade são calibrados para garantir fechamento imediato contra refluxo descendente.
Assentos resilientes (como EPDM ou Viton) proporcionam excelente vedação à prova de bolhas e são ideais para água, águas residuais e fluidos industriais em geral em temperaturas moderadas. A sede metal-metal foi projetada para condições de serviço severas envolvendo altas temperaturas (até 1000°F/540°C), meios abrasivos ou produtos químicos agressivos onde os elastômeros se degradariam rapidamente.
Para garantir um encaixe perfeito, você deve confirmar o tamanho nominal do tubo (NPS ou DN), a classificação de pressão necessária (por exemplo, Classe 150, PN16) e o padrão de flange específico da sua tubulação (como ASME B16.5 ou EN 1092-1). Nossas válvulas wafer são projetadas para serem fixadas com segurança entre esses flanges padrão.
A dimensão face a face ultracurta do projeto wafer requer significativamente menos espaço axial em comparação com válvulas de retenção flangeadas. Isso permite que os engenheiros da instalação integrem facilmente a válvula em galerias de tubulação existentes e bem compactadas, sem a necessidade de cortar, soldar novamente ou modificar extensivamente a tubulação circundante, economizando trabalho e tempo de inatividade substanciais.
