Um corta-chamas só funciona se você instalá-lo corretamente. A colocação incorreta permite que uma deflagração se transforme em uma detonação catastrófica, tornando o dispositivo de segurança completamente inútil. As equipes de engenharia e compras muitas vezes enfrentam uma grave desconexão no campo. Eles adquirem a especificação correta, mas não conseguem executar uma instalação compatível. A execução em campo deve levar em conta a geometria da tubulação, a direção do fluxo e as variáveis ambientais. Uma unidade mal instalada proporciona uma falsa sensação de segurança e coloca toda a fábrica em risco. Este guia fornece uma estrutura passo a passo rigorosa para instalação em campo. Detalhamos a verificação pré-instalação, regras de posicionamento críticas e considerações de manutenção a longo prazo. Você aprenderá como garantir a conformidade regulatória e proteger a infraestrutura das instalações contra a propagação catastrófica de incêndios.
A localização é crítica: Os corta-chamas em linha devem ser instalados dentro da distância máxima especificada pelo fabricante (relação L/D) de possíveis fontes de ignição para evitar a aceleração da chama.
Orientação e Fluxo: A adesão estrita à direção de fluxo designada (unidirecional vs. bidirecional) e orientação física (vertical vs. horizontal) é obrigatória para que o elemento extinga as chamas de forma eficaz.
A geometria da tubulação é importante: Curvas, válvulas e alterações no diâmetro do tubo entre a fonte de ignição e o supressor alteram a velocidade da chama e devem ser levadas em consideração no projeto do sistema.
Acessibilidade para manutenção: A instalação deve incorporar suporte estrutural e espaço livre adequado para permitir a inspeção e limpeza de rotina da célula de chama sem desmontar toda a tubulação.
Uma instalação bem-sucedida começa muito antes de as chaves atingirem os flanges. As equipes de campo devem verificar se a unidade entregue corresponde às condições exatas do processo avaliadas durante a fase de aquisição. Isso inclui a verificação do grupo de gás ou combustível, pressão operacional e temperatura máxima de operação. Você deve cruzar a placa de identificação do equipamento com os padrões executivos aplicáveis, como ISO 16852, API 2000 ou NFPA 69. A instalação de uma unidade certificada para Gas Group IIA em um processo de manipulação de Gas Group IIC resultará em falha imediata durante um evento de ignição. A lacuna máxima experimental segura (MESG) do elemento deve estar perfeitamente alinhada com o fluido do processo.
Você deve confirmar se a unidade está classificada para deflagração ou detonação. As deflagrações envolvem velocidades de chama subsônicas. As detonações envolvem velocidades de chama supersônicas acompanhadas por enormes ondas de choque. Esta distinção determina o local de instalação permitido. Os supressores de deflagração têm limites rígidos de distância da fonte de ignição. Os supressores de detonação são construídos para suportar impactos cinéticos severos e oferecer posicionamento mais flexível. A instalação de uma unidade de deflagração onde possa ocorrer uma detonação garante uma falha estrutural catastrófica da carcaça.
A inspeção visual da estrutura interna é obrigatória antes de aparafusar a unidade na tubulação. As equipes de instalação devem examinar a fita frisada ou o elemento de célula de chama. Procure danos no transporte, canais esmagados ou desalinhamentos. Mesmo uma deformação microscópica na fita frisada altera a folga de têmpera. Isso permite a passagem das chamas. Aponte uma lanterna forte através do elemento para garantir que nenhum material de embalagem, sujeira ou detritos bloqueie os caminhos do fluxo. Os bloqueios aumentam a queda de pressão e criam pontos quentes localizados durante a operação normal.
A verificação do material garante a integridade operacional a longo prazo. Você deve verificar o alojamento e os materiais do elemento em relação à composição química do fluido do processo. Ambientes altamente corrosivos, plataformas offshore ou processos que lidam com vapores agressivos exigem metalurgia específica. Nestes casos, é necessária a instalação de um corta-chamas de aço inoxidável para evitar a rápida degradação das lacunas de têmpera. As indústrias especializadas têm requisitos ainda mais rigorosos. Aplicações em alimentos, bebidas ou farmacêuticas determinam acabamentos de superfície específicos e padrões de limpeza. É fundamental iniciar uma consulta de especificação do corta-chamas sanitário no início da fase de projeto. Isso garante que a unidade chegue com as conexões Tri-Clamp corretas e superfícies eletropolidas necessárias para uma instalação higiênica.
Antes de mover a unidade para o local de instalação, realize uma verificação abrangente em bancada. Isto envolve várias etapas específicas para garantir que a unidade esteja pronta para implantação em campo. Ignorar essas verificações geralmente leva ao retrabalho e ao prolongamento do tempo de inatividade durante a fase de comissionamento.
Verifique os dados da placa de identificação em relação ao diagrama de tubulação e instrumentação (P&ID).
Inspecione as faces do flange em busca de arranhões, arranhões ou ferrugem que possam impedir uma vedação adequada.
Meça o diâmetro interno da tubulação adjacente para garantir que corresponda exatamente ao furo do supressor.
Verifique as marcações de torque nos parafusos da caixa montados de fábrica para confirmar que não se soltaram durante o transporte.
Remova quaisquer tampas de transporte temporárias somente quando a unidade estiver pronta para ser colocada no lugar.
A distância de subida, expressa como a relação L/D (comprimento do tubo para diâmetro do tubo), é o parâmetro de instalação mais crítico. Esta relação define a distância máxima permitida da fonte potencial de ignição até a face do pára-raios. Para calcular isso, divida o comprimento do tubo reto (L) pelo diâmetro interno do tubo (D). Os fabricantes testam e certificam os supressores de deflagração para proporções L/D máximas específicas. Exceder esta distância permite que a frente da chama acelere. A velocidade e a pressão da chama excederão a capacidade de extinção do dispositivo. Se a sua unidade tiver um L/D certificado de 50 em um tubo de 2 polegadas, a distância máxima absoluta de instalação da fonte de ignição é de 100 polegadas.
A direção do fluxo e a orientação física exigem o cumprimento estrito das marcações do fabricante. Você deve identificar os indicadores de direção do fluxo estampados ou gravados na carcaça do equipamento. Para modelos unidirecionais, o fluxo de gás ou líquido deve passar estritamente da frente para trás. A instalação de uma unidade unidirecional ao contrário compromete sua capacidade estrutural de absorver o impacto cinético da chama. As unidades bidirecionais podem lidar com a ignição de qualquer lado, mas a orientação ainda é importante. Avalie as realidades de implementação da instalação vertical versus horizontal. Instalações horizontais podem reter condensado ou partículas contra a face do elemento. Se a colocação horizontal for inevitável, devem ser utilizados redutores excêntricos com fundo plano para facilitar a drenagem. As instalações verticais geralmente permitem uma melhor drenagem de líquidos, mas requerem uma consideração cuidadosa do suporte do tubo.
O gerenciamento da geometria da tubulação entre a fonte de ignição e o supressor é altamente regulamentado. Curvas de tubos, cotovelos, tês e mudanças na área da seção transversal atuam como geradores de turbulência. A turbulência acelera a propagação da chama, transformando rapidamente uma deflagração em detonação. As diretrizes normalmente exigem um comprimento específico de tubulação reta e desobstruída antes e depois do supressor. A ISO 16852 dita regras estritas sobre expansões ou contrações de tubos. Nunca instale uma redução de diâmetro de tubo imediatamente antes do supressor no lado desprotegido. Isto atua como um bocal, lançando a chama no elemento a velocidades que excedem em muito os limites certificados.
Compreender a física da propagação das chamas ajuda as equipes de campo a apreciar essas regras rígidas. Quando uma mistura de gases se inflama em um cano, a frente da chama se expande. Essa expansão empurra o gás não queimado para frente, comprimindo-o. Esta compressão é conhecida como empilhamento de pressão. À medida que o gás não queimado se comprime, a sua temperatura aumenta e a frente da chama acelera. Se o tubo tiver curvas ou válvulas, o fluxo de gás torna-se turbulento. A turbulência aumenta a área de superfície da frente da chama, fazendo com que ela consuma o gás não queimado ainda mais rápido. Esta rápida aceleração é a razão pela qual a relação L/D e os requisitos de tubo reto são limites absolutos, e não meras sugestões.
Parâmetro | Supressor de Deflagração | Supressor de Detonação Estável | Supressor de Detonação Instável |
|---|---|---|---|
Velocidade da chama | Subsônico (mais lento que o som) | Supersônico (velocidade constante) | Supersônico (aceleração/onda de choque) |
Limite da relação L/D | Estritamente limitado (por exemplo, L/D < 50) | Flexível (pode ser instalado mais longe) | Sem restrição de distância |
Restrições de geometria de tubulação | Sem curvas/válvulas entre a ignição e a unidade | Pode tolerar pequenos geradores de turbulência | Projetado para turbulências e curvas severas |
Resistência da Habitação | Contenção de pressão padrão | Construção pesada | Reforço estrutural máximo |
Aplicação Típica | Linhas de ventilação curtas, perto de fontes de ignição | Pipelines longos e retos | Redes de tubulação complexas com múltiplas curvas |

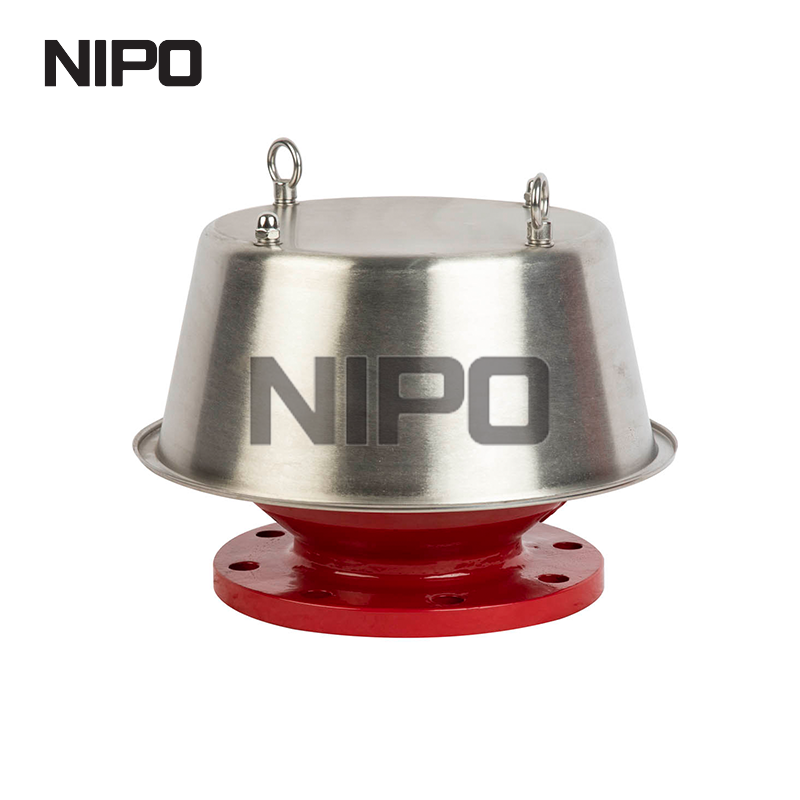

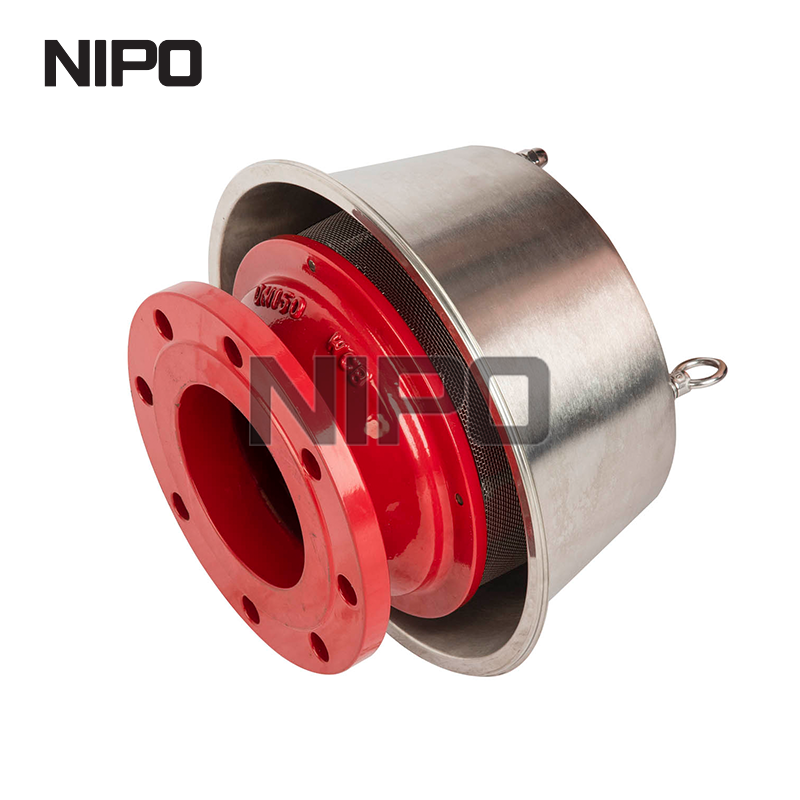

Os requisitos de instalação diferem drasticamente entre as configurações de fim de linha (linha de ventilação) e em linha. Os supressores de fim de linha são projetados para manter chamas externas fora de um tanque ou recipiente. Eles são ventilados diretamente para a atmosfera. A instalação deve levar em conta a proteção contra intempéries. Capuzes ou carenagens devem ser instalados para evitar que chuva, neve ou detritos bloqueiem a célula de chama. Você deve manter folgas específicas nas extremidades do tubo aberto para garantir a dispersão desimpedida do vapor. Os supressores em linha são projetados para garantir que a chama queimada dentro de uma tubulação fechada não se propague ainda mais para dentro do sistema. Eles exigem conexões flangeadas em ambos os lados e adesão estrita aos cálculos da relação L/D discutidos anteriormente.
O armazenamento de hidrocarbonetos a granel apresenta riscos únicos. A instalação de um corta-chamas para armazenamento em depósitos de óleo requer a integração da unidade com válvulas de alívio de pressão/vácuo (PVRVs) nos tetos dos tanques. O supressor é normalmente instalado imediatamente abaixo do PVRV. Esta configuração protege o tanque de fontes de ignição atmosféricas, como raios que acendem vapores exalados. As instalações de tubulações de unidades de recuperação de vapor (VRU) enfrentam diferentes desafios. Essas linhas lidam com fluxo contínuo de vapor. A instalação deve levar em conta o possível acúmulo de partículas e garantir que a unidade não crie uma queda de pressão excessiva que atrapalhe a eficiência do compressor VRU.
Os sistemas de gerenciamento de queimadores (BMS) e linhas de processo exigem protocolos de instalação precisos. As linhas de gás combustível que alimentam queimadores industriais devem utilizar supressores compatíveis com o grupo específico de combustível. A proximidade das válvulas do queimador é crítica. A unidade deve ser instalada perto o suficiente do queimador para captar imediatamente um flashback. Além disso, a instalação deve integrar-se com sistemas automatizados de desligamento de segurança. Caso ocorra um flashback, os sensores devem detectar o evento e acionar instantaneamente o BMS para isolar o fornecimento de combustível, evitando um cenário de queima contínua na face do elemento.
Os sistemas Flare representam outra aplicação altamente especializada. As linhas de flare coletam gases residuais de uma instalação e os direcionam para uma chaminé de flare para combustão segura. Essas linhas geralmente têm diâmetro grande e abrangem longas distâncias. Os supressores de detonação são quase sempre necessários em coletores de flare porque os longos tubos permitem que as deflagrações se transformem facilmente em detonações. A instalação dessas unidades enormes requer equipamentos de elevação pesada e extensa engenharia estrutural. A tubulação deve ser projetada para lidar com as imensas forças de impulso geradas se uma onda de choque de detonação atingir o alojamento do supressor.
O suporte estrutural e a tensão na tubulação representam riscos significativos à integridade do alojamento. Esses dispositivos costumam ser pesados, especialmente modelos de detonação com flanges grossos e enormes células de chama. Depender da tubulação adjacente para suportar esse peso causa tensão na tubulação. Este estresse pode deformar o invólucro, alterando as folgas internas da célula de chama e tornando-a insegura. A mitigação requer estruturas de suporte independentes projetadas especificamente para o peso do pára-raios. O uso adequado de juntas de expansão isola a unidade das forças de expansão térmica em tubulações longas. As equipes de campo devem seguir rigorosamente as especificações de torque e as sequências de aperto dos parafusos do flange para evitar tensões desiguais no corpo da caixa.
O monitoramento térmico é essencial para mitigar o risco de queima de curta duração. Uma chama estabilizada pode ancorar-se na face do elemento se o fluxo de gás continuar após um evento de ignição. Nenhuma célula de chama pode resistir à queima contínua indefinidamente; o calor eventualmente será conduzido através do metal e inflamará o fluido do processo no lado protegido. A instalação deve incluir sensores de temperatura, normalmente RTDs PT100, inseridos diretamente no invólucro no lado desprotegido. Esses sensores detectam o rápido aumento de temperatura associado a uma chama estabilizada. Os sensores devem ser conectados ao sistema de controle da instalação para acionar desligamentos automatizados de processos e isolar o fluxo de combustível minutos após a detecção.
Os riscos ambientais e operacionais exigem um planejamento de instalação proativo. Fatores externos como formação de gelo, nidificação de pássaros e detritos transportados pelo ar podem bloquear completamente as unidades em fim de linha. Capas contra intempéries e telas grossas para pássaros fornecem proteção básica. Para processos propensos ao congelamento, o traceamento térmico ou o isolamento podem parecer necessários. No entanto, você deve avaliar as compensações. A aplicação de isolamento pesado pode comprometer a capacidade do pára-raios de dissipar calor durante uma deflagração. Se for utilizado traceamento térmico, ele deve ser cuidadosamente projetado para manter a temperatura do vapor sem atuar como uma manta térmica que retém o calor catastrófico durante um incêndio.
A vibração é um risco de implementação frequentemente esquecido. Compressores, bombas e fluxos de gás de alta velocidade geram vibração contínua no sistema de tubulação. Com o tempo, esta vibração pode fazer com que o elemento de fita frisado se solte ou se desloque dentro do seu alojamento. Um elemento solto cria lacunas maiores, destruindo a capacidade de extinção da unidade. Para mitigar isto, os sistemas de tubulação devem incorporar amortecedores de vibração. Além disso, o supressor deve ser instalado tão longe de fontes de vibração intensa quanto a relação L/D permitir. As inspeções visuais regulares devem incluir a verificação do elemento quanto a quaisquer sinais de desgaste mecânico ou deslocamento causado por vibração sistêmica.
Os corta-chamas requerem limpeza periódica para evitar aumentos de queda de pressão e manter a eficiência da extinção. Projetar para remoção de elementos é uma fase obrigatória do planejamento da instalação. Você não pode soldar essas unidades permanentemente em uma tubulação rígida. O layout da tubulação deve usar carretéis flangeados ou redutores excêntricos para permitir a remoção segura e ergonômica da célula de chama. O pessoal de manutenção deve ser capaz de deslizar o elemento pesado para inspeção sem utilizar equipamento pesado ou cortar tubos. Fornecer espaço físico adequado ao redor do local de instalação garante que as equipes de manutenção possam realizar suas tarefas com segurança durante as paradas de rotina da planta.
A documentação pós-instalação e a verificação de conformidade finalizam o processo. As verificações de comissionamento devem ser rigorosas. Os inspetores devem verificar o alinhamento do flange para garantir que a tensão zero seja transferida para o alojamento. Eles devem confirmar a integração do sensor, testando os circuitos do PT100 de volta ao painel de controle principal. Documentar a relação L/D final conforme construído é fundamental para auditorias de segurança. Os gerentes das instalações devem manter todos os certificados do fabricante, relatórios de testes de materiais e leituras de queda de pressão de linha de base. O registro da queda de pressão da linha de base através do elemento limpo fornece um ponto de referência. As futuras verificações de manutenção compararão as quedas de pressão atuais com esta linha de base para determinar exatamente quando o elemento requer limpeza ou substituição.
O processo de limpeza em si deve ser realizado com extremo cuidado. Jatos de água de alta pressão ou escovas de aço agressivas danificarão permanentemente a delicada fita ondulada. As equipes de manutenção devem usar banhos de limpeza ultrassônicos com solventes aprovados para dissolver resinas, polímeros ou acúmulo de partículas. Após a limpeza, o elemento deve ser bem seco com ar comprimido. Antes da reinstalação, uma inspeção visual final utilizando uma fonte de luz deve confirmar que todos os canais de fluxo estão completamente desobstruídos e que o elemento não sofreu qualquer distorção mecânica durante o processo de manutenção.
Estabelecer um cronograma de manutenção rigoroso é tão importante quanto a instalação inicial. As condições do processo determinam a frequência das inspeções. Uma linha de gás natural limpa e seca pode exigir apenas inspeções anuais. Uma linha de recuperação de vapor que manuseia produtos químicos pegajosos e polimerizantes pode exigir verificações mensais. Os operadores das instalações devem utilizar os dados de queda de pressão da linha de base para estabelecer um limite rígido. Quando a queda de pressão na unidade aumentar em uma porcentagem predeterminada (geralmente 20% a 30% acima da linha de base), a unidade deverá ser desligada para limpeza imediata. Ignorar os avisos de queda de pressão leva a fluxo restrito, ineficiências de processo e riscos potenciais à segurança.
A instalação correta é uma extensão inegociável da certificação de segurança. Um dispositivo mal instalado oferece proteção zero e cria uma perigosa ilusão de segurança. Cada parâmetro, desde a relação L/D até a mitigação da tensão do tubo, impacta diretamente a capacidade da unidade de extinguir uma frente de chama. Ao avaliar os fabricantes, a disponibilidade de manuais de instalação claros e específicos para a aplicação e o suporte direto de engenharia devem pesar fortemente na decisão final de aquisição. O hardware por si só não resolve os desafios de segurança do processo; a execução correta do campo sim.
Audite seus esquemas de tubulação atuais em relação aos limites L/D certificados do fabricante para identificar instalações não conformes.
Instale sensores de temperatura PT100 no lado desprotegido de todas as unidades em linha para detectar queima estabilizada.
Projete pontos de acesso de manutenção usando peças de carretel flangeadas para facilitar a limpeza rotineira do elemento.
Registre as leituras de queda de pressão da linha de base imediatamente após o comissionamento para estabelecer um cronograma de manutenção claro.
Consulte engenheiros de segurança de processo para avaliar alterações na geometria da tubulação antes de instalar novas unidades em layouts complexos.
R: A distância máxima depende inteiramente da relação L/D (comprimento do tubo para diâmetro do tubo) testada pelo fabricante para o grupo específico de gás ou combustível. Você deve calcular isso multiplicando o diâmetro interno do tubo pela relação L/D certificada. Exceder esta distância exata permite que as chamas acelerem além da capacidade de extinção do dispositivo.
R: Sim, a instalação vertical é frequentemente preferida para permitir a drenagem natural de líquidos. Porém, depende da certificação específica do fabricante. Se instalados horizontalmente, podem ser necessários redutores excêntricos com fundo plano para evitar acúmulo de líquidos e acúmulo de partículas contra a face do elemento.
R: Depende do design. Os modelos unidirecionais têm uma direção de fluxo estrita, exigindo que o gás passe da frente para trás para lidar adequadamente com os impactos cinéticos. Os modelos bidirecionais podem lidar com ignições de qualquer lado. Sempre verifique se há indicadores de direção de fluxo fundidos ou estampados no alojamento antes de aparafusar.
R: Redução do diâmetro do tubo imediatamente antes da unidade atuar como bocal. Esta restrição força os gases em expansão de uma deflagração a acelerarem rapidamente. O aumento da velocidade e da pressão lança a chama no elemento em velocidades que excedem os limites testados, levando à falha do dispositivo.
R: Uma unidade recém-instalada deve ser inspecionada nos primeiros 30 a 60 dias de operação. Isso estabelece uma linha de base para acúmulo de partículas e queda de pressão com base na limpeza específica do seu processo. Os cronogramas de manutenção subsequentes devem ser ajustados com base nessas descobertas iniciais.
R: Não. Os padrões regulatórios proíbem estritamente a instalação de válvulas, curvas acentuadas ou quaisquer obstruções dentro da distância entre a fonte de ignição e um supressor de deflagração. Esses componentes criam turbulência, o que acelera a velocidade da chama e pode desencadear uma detonação.
