Processar, armazenar ou transportar gases inflamáveis apresenta graves riscos operacionais e de segurança em instalações industriais. Um único evento de ignição pode causar falha catastrófica do equipamento e perda de vidas sem o isolamento adequado. Os engenheiros sabem que precisam de proteção contra explosão em seus tanques e redes de tubulação. No entanto, a especificação incorreta de um corta-chamas cria uma falsa sensação de segurança. Confundir deflagração com detonação ou ignorar a queda de pressão leva à responsabilidade regulatória e a possíveis gargalos no sistema. A seleção do dispositivo correto requer uma avaliação rigorosa da dinâmica da combustão, do layout da tubulação e da acessibilidade para manutenção. Descreveremos os critérios técnicos para especificar o dispositivo de segurança correto para aplicações industriais específicas. Você deve compreender as propriedades químicas exatas do meio do seu processo e as restrições físicas da sua tubulação para evitar que um incêndio localizado se torne um desastre em toda a instalação.
Mecanismo de Ação: Os corta-chamas não extinguem os incêndios quimicamente; eles absorvem e dissipam mecanicamente o calor de uma frente de chama através de uma matriz permeável (elemento de extinção), diminuindo a temperatura abaixo do ponto de autoignição e interrompendo a reação em cadeia de combustão.
Seleção Ditada pela Dinâmica de Combustão: A escolha entre um supressor de chama de deflagração e um supressor de detonação depende inteiramente da velocidade e pressão da chama, que é ditada pela distância da fonte potencial de ignição.
A colocação é importante: Um supressor de chamas de deflagração em linha é projetado para sistemas de tubulação fechada, enquanto os supressores de fim de linha são estritamente para ventilação atmosférica.
A manutenção é crítica: a incrustação compromete a segurança e a capacidade de fluxo. Projetos como o corta-chamas de deflagração tipo gaveta reduzem significativamente o tempo de inatividade durante as inspeções e limpezas obrigatórias.
A extinção de chama depende da termodinâmica básica e da mecânica dos fluidos. Quando uma mistura inflamável entra em ignição, a frente de chama resultante se expande rapidamente pelo tubo ou para fora do recipiente. Para parar esta progressão, a chama deve passar por um elemento de extinção. Este elemento normalmente consiste em fitas de metal onduladas e bem enroladas ou em uma malha de arame densa. Essas passagens estreitas criam uma enorme área de superfície em relação ao volume do gás que passa por elas.
À medida que a chama entra nessas lacunas estreitas, o metal absorve a intensa energia térmica. Esta rápida transferência de calor esfria os gases reagentes. Quando a temperatura do gás cai abaixo do seu ponto específico de autoignição, a reação em cadeia de combustão é interrompida. A chama se apaga instantaneamente. Os engenheiros definem a largura máxima permitida dessas lacunas usando uma métrica chamada Maximum Experimental Safe Gap (MESG). O MESG determina exatamente o quão apertada a fita deve ser para interromper uma chama química específica. Se a lacuna for uma fração de milímetro a mais, a chama escapará e continuará seu caminho de destruição.
As instalações industriais implantam esses dispositivos em três zonas operacionais primárias para isolar as fontes de ignição das fontes de combustível.
Evitar que chamas externas entrem em tanques de armazenamento atmosféricos: Quedas de raios, descargas estáticas ou incêndios em instalações próximas podem inflamar os vapores exalados. Um supressor montado na ventilação do tanque impede que o fogo externo retorne ao volume de armazenamento a granel.
Isolamento de eventos de ignição interna: Unidades de recuperação de vapor (VRUs) e redes de tubulações múltiplas transportam misturas altamente voláteis. Se ocorrer uma ignição dentro de uma bomba ou compressor devido a atrito mecânico ou falha elétrica, o supressor evita que a chama desça pelo tubo e destrua os vasos conectados.
Proteção de equipamentos de combustão: Flares, oxidantes térmicos e caldeiras industriais queimam intencionalmente gases residuais. Os supressores ficam a montante desses queimadores para garantir que o fogo intencional nunca retroceda para as linhas de abastecimento de combustível durante condições de baixo fluxo.
Os padrões de segurança para áreas perigosas exigem proteção contra explosão em vários setores. As plantas de processamento químico e petroquímico dependem desses dispositivos para proteger as aberturas de ventilação dos reatores e as linhas de recuperação de solventes. As refinarias os instalam em tanques de armazenamento de petróleo bruto e coletores de flare para gerenciar a liberação de gases com segurança. As instalações de fabricação farmacêutica os utilizam para proteger sistemas de manuseio de álcool de alta pureza e compostos orgânicos voláteis (VOC), onde mesmo uma pequena faísca estática pode provocar uma explosão.
Além do petróleo e do gás, as fábricas de celulose e papel geram vapores combustíveis de terebintina que requerem isolamento. As operações de mineração capturam e transportam gás metano explosivo de poços subterrâneos. As instalações de geração de energia os utilizam em linhas de purga de geradores resfriados a hidrogênio. As estações de tratamento de águas residuais dependem fortemente desses dispositivos para encaminhar com segurança o gás do digestor anaeróbico altamente combustível (biogás) para caldeiras ou flares. O biogás contém altos níveis de metano e sulfeto de hidrogênio, o que o torna explosivo e altamente corrosivo.
Indústria | Gás Combustível Típico | Aplicação Primária | Perfil de risco |
|---|---|---|---|
Refino Petroquímico | Etileno, Propileno | Cabeçalhos de flare, tanques de armazenamento | Alta pressão, alto volume |
Tratamento de Águas Residuais | Metano (biogás), H2S | Respiradouros do digestor, alimentações da caldeira | Corrosivo, Fluxo Contínuo |
Produtos farmacêuticos | Etanol, Metanol, COVs | Unidades de recuperação de solventes | Alta Pureza, Risco Estático |
Geração de energia | Hidrogênio | Linhas de purga do gerador | Velocidade Extrema da Chama |
Os operadores devem encarar este equipamento como um investimento para a segurança da vida, em vez de uma conexão de tubulação padrão. O principal benefício continua a ser a proteção do pessoal contra acidentes industriais fatais. Um dispositivo adequadamente especificado impede que um incêndio localizado se transforme em uma catástrofe em toda a instalação. Não se pode atribuir um preço à prevenção da perda de vidas.
Além disso, esses dispositivos protegem equipamentos conectados caros contra destruição total. A substituição de um soprador, compressor VRU ou oxidante térmico danificado interrompe a produção por meses enquanto você espera pelas peças de reposição. A prevenção dessas explosões garante o tempo de atividade contínuo das instalações. Por último, a conformidade regulamentar rigorosa evita sanções legais severas, aumentos de prémios de seguros e encerramentos de instalações impostos pelas autoridades de segurança na sequência de uma auditoria ou quase incidente.
A deflagração descreve uma propagação de chama subsônica. Quando uma mistura de gases se inflama, a frente da chama se desloca mais lentamente que a velocidade do som no gás que não reagiu. A onda de pressão permanece relativamente baixa, normalmente expandindo-se a uma taxa administrável. Os engenheiros especificam um supressor de chamas de deflagração para lidar com essas frentes de chama de movimento mais lento e de baixa pressão. Esses dispositivos apresentam elementos de têmpera robustos o suficiente para absorver o calor de uma deflagração, mas não possuem a massa estrutural necessária para sobreviver a uma onda de choque supersônica. Você os usa quando a fonte de ignição está próxima do supressor.
A detonação representa o pior cenário de combustão. Se uma deflagração percorrer uma distância suficiente em um cano, a chama acelera. Os gases quentes em expansão empurram o gás não queimado para a frente da chama, comprimindo-o contra as paredes do tubo e quaisquer curvas. Esta pré-compressão aquece o gás não queimado. Eventualmente, a frente da chama alcança a onda de pressão, fazendo a transição para uma detonação. Uma detonação viaja em velocidades supersônicas, acompanhada por uma enorme e destrutiva onda de choque. Os dispositivos de deflagração padrão falharão catastroficamente sob condições de detonação. A onda de choque esmagará fisicamente a fita de metal ondulada, permitindo que a chama passe através dela.
A distância entre a fonte potencial de ignição e o supressor determina o nível de ameaça de combustão. Os engenheiros calculam isso usando a relação comprimento/diâmetro (L/D). Você divide o comprimento do tubo reto (L) pelo diâmetro interno do tubo (D). Uma relação L/D baixa significa que a chama tem pouco espaço para acelerar, permanecendo uma deflagração. Uma alta relação L/D significa que a chama provavelmente fará a transição para uma detonação.
Por exemplo, se você tiver um tubo de 2 polegadas de diâmetro e a fonte de ignição estiver a 100 polegadas de distância, sua relação L/D será 50. Os padrões internacionais fornecem limites L/D rigorosos para dispositivos de deflagração com base no grupo de gás específico. Se o layout da sua tubulação exceder a relação L/D permitida para uma deflagração, você deverá atualizar para um supressor de detonação. O layout da tubulação determina essa proporção, tornando-a a base absoluta do seu processo de especificação.
Os sistemas de tubulação fechada requerem configurações específicas em linha. Você instala um corta-chamas de deflagração em linha quando a distância de avanço da fonte de ignição permanece curta o suficiente para garantir velocidades de chama subsônicas. Os engenheiros flangeiam essas unidades diretamente na tubulação do processo. A instalação adequada requer alinhamento cuidadoso para evitar tensão indevida no invólucro do supressor, o que poderia deformar o elemento de têmpera interno.
A direção do fluxo é extremamente importante. Projetos bidirecionais impedem que uma frente de chama se aproxime de qualquer lado do elemento. Os designs unidirecionais protegem apenas contra chamas provenientes de uma direção específica. Linhas de processo com fontes potenciais de ignição em ambas as extremidades, como um coletor conectando dois tanques de armazenamento, exigem estritamente proteção bidirecional. Verifique sempre a seta de fluxo estampada na carcaça antes de parafusar os flanges.
As unidades de fim de linha são montadas diretamente nos bocais de ventilação atmosférica. Eles nunca se conectam à tubulação a jusante. Seu único objetivo envolve evitar que fontes de ignição ambientais entrem no espaço de vapor de uma embarcação. Quedas de raios, eletricidade estática ou incêndios em equipamentos adjacentes representam ameaças constantes aos vapores exalados. Essas unidades normalmente apresentam uma cobertura contra intempéries para evitar que a chuva e a neve obstruam o elemento de têmpera.
As instalações frequentemente integram essas unidades com válvulas de alívio de pressão/vácuo (P/V). O supressor fica abaixo da válvula P/V. A válvula mantém a pressão do tanque e minimiza a perda de vapor, enquanto o supressor fornece uma barreira física contra ignição externa quando a válvula se eleva para ventilar. Você deve dimensionar o supressor para lidar com a capacidade total de ventilação da válvula P/V sem criar contrapressão excessiva.

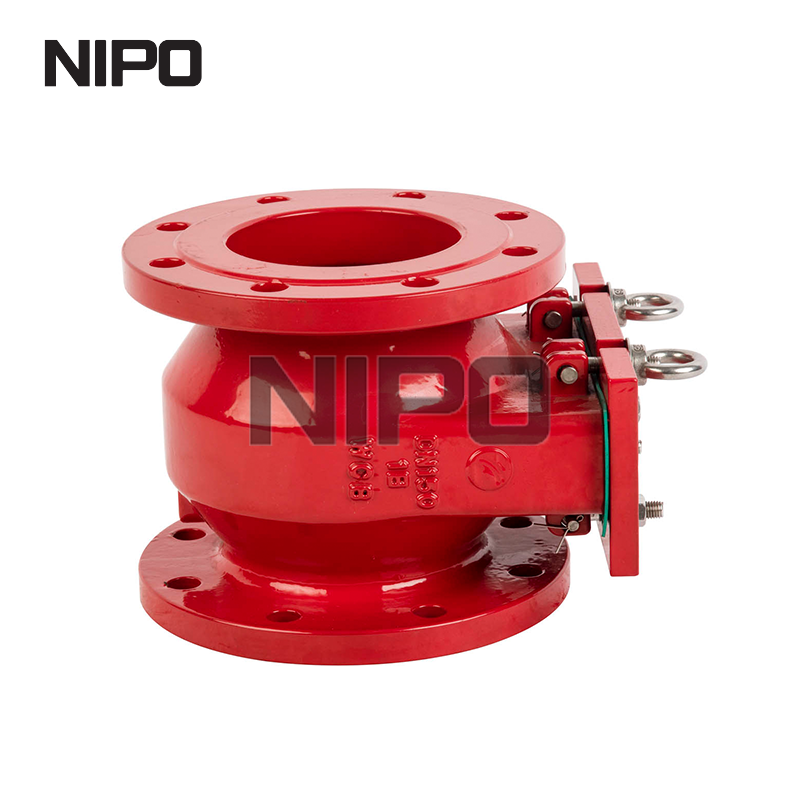

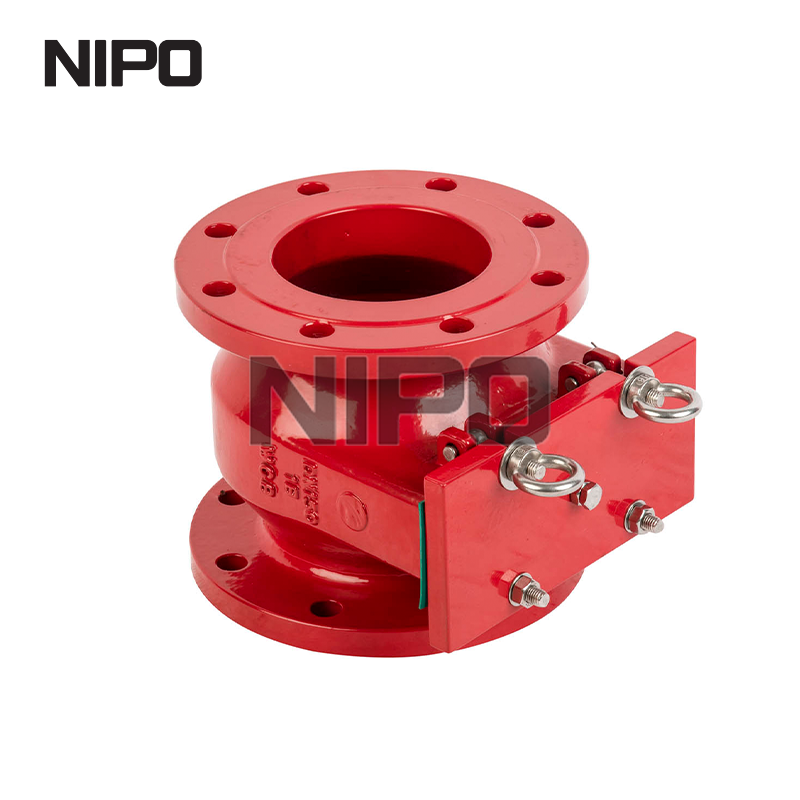

A acessibilidade à manutenção impulsiona inovações em projetos mecânicos. Um corta-chamas de deflagração tipo gaveta apresenta um invólucro especializado. O elemento de têmpera, muitas vezes chamado de banco ou matriz, desliza lateralmente para fora do invólucro, exatamente como uma gaveta de mesa. Você não precisa desparafusar os flanges do tubo principal ou usar equipamento pesado para separar os tubos e acessar o interior.
Essa configuração oferece uma enorme vantagem operacional em campo. Permite que os técnicos realizem inspeções visuais rápidas e removam o elemento para limpeza. Minimizar o tempo de inatividade do processo economiza dinheiro. Mais importante ainda, protege o pessoal de manutenção, reduzindo o tempo gasto quebrando flanges em ambientes perigosos e potencialmente tóxicos. Basta afrouxar os parafusos da tampa lateral, deslizar a matriz para fora, inspecioná-la contra a luz e deslizá-la de volta.
Diferentes produtos químicos queimam em diferentes temperaturas e velocidades. A mistura química específica determina o MESG necessário do elemento de têmpera. As normas internacionais categorizam os gases em grupos específicos com base na sua volatilidade e nos requisitos do MESG. Você deve saber exatamente o que está fluindo em seus canos.
Grupo de Gás (IEC/ATEX) | Gás de referência típico | Faixa MESG (mm) | Nível de perigo relativo |
|---|---|---|---|
IIA | Propano, metano | > 0,90 | Baixo a moderado |
IIB3 | Etileno | 0,65 - 0,90 | Alto |
CII | Hidrogênio, Acetileno | <0,50 | Extremo |
A especificação de um supressor do Grupo IIA para um processo de hidrogênio do Grupo IIC garante uma falha catastrófica. A chama do hidrogênio passará pelas lacunas mais amplas projetadas para o metano. Você deve analisar a composição exata do gás do processo antes de selecionar o dispositivo. Se você tiver uma mistura de gases, deverá dimensionar o supressor para o componente mais volátil do fluxo.
Os pára-raios padrão possuem certificações para condições atmosféricas. No entanto, muitas linhas de processo operam a pressões e temperaturas iniciais elevadas. Uma pressão inicial mais alta cria uma mistura gasosa mais densa, resultando em uma explosão muito mais violenta. As temperaturas iniciais elevadas pré-aquecem o gás não queimado, facilitando a propagação da chama através do elemento de extinção. Se o seu processo exceder as condições atmosféricas padrão, você deverá especificar um dispositivo explicitamente testado e certificado para esses parâmetros elevados exatos. Não presuma que uma unidade padrão suportará uma explosão de até 50 PSI.
Os engenheiros enfrentam um equilíbrio constante entre segurança e eficiência do processo. Intervalos de têmpera mais estreitos fornecem proteção superior contra explosão, mas criam uma resistência significativa ao fluxo de fluido. Essa resistência se manifesta como queda de pressão no dispositivo. Ignorar a queda de pressão leva à falta de bombas, tanques de armazenamento superpressurizados e redução da eficiência de recuperação de vapor. Você deve consultar as curvas de vazão do fabricante durante a fase de projeto.
Para mitigar isso, os fabricantes projetam o invólucro do pára-raios para ser significativamente maior que o tamanho nominal do tubo. Por exemplo, um tubo de 4 polegadas pode ser conectado a um supressor com um elemento de têmpera de 12 polegadas de diâmetro. Esta área de superfície expandida permite que o volume necessário de gás passe através das fitas apertadas sem causar um gargalo de pressão inaceitável. Freqüentemente, você usará redutores excêntricos ou concêntricos para combinar o alojamento grande com sua tubulação padrão.
Às vezes, uma chama não brilha apenas através de um cano; estabiliza e queima continuamente na superfície do elemento de têmpera. Isso é chamado de queima de resistência. Se não for controlado, o calor contínuo acabará por derreter a matriz metálica, permitindo a passagem da chama. As instalações mitigam esse risco integrando sensores de temperatura PT100 diretamente no invólucro do pára-raios. Se o sensor detectar uma chama estabilizada, ele acionará imediatamente um sistema de controle para interromper o fluxo do processo, inertizar a linha com nitrogênio ou fechar as válvulas de isolamento antes que o elemento falhe.
Os dispositivos de proteção contra explosão exigem testes rigorosos de terceiros. Você não pode confiar apenas em cálculos teóricos. As estruturas regulatórias globais determinam protocolos de testes rigorosos para garantir a verdadeira segurança. A ISO 16852 serve como o principal padrão internacional para testar e classificar esses dispositivos. Na Europa, a Diretiva ATEX 2014/34/UE exige certificação específica para equipamentos utilizados em atmosferas explosivas. Você deve procurar o carimbo ATEX Ex na placa de identificação.
Na América do Norte, a API 2000 rege os requisitos de ventilação para tanques de armazenamento atmosférico, referenciando diretamente a integração do pára-raios. A NFPA 69 descreve padrões para sistemas de prevenção de explosão. Os engenheiros devem garantir que o dispositivo selecionado possua os selos de certificação apropriados para a jurisdição e aplicação específicas. A instalação de equipamentos não certificados deixa a instalação aberta a responsabilidades massivas no caso de um incidente.
A corrosividade do meio de processo determina a seleção do material. A carcaça e o elemento de têmpera interno devem resistir ao ambiente químico sem se degradar. A ferrugem ou a corrosão alteram a geometria precisa das lacunas de têmpera, anulando instantaneamente a classificação de segurança do dispositivo. Um elemento de extinção sem corrosão não pode parar uma chama.
Carcaças de aço carbono funcionam bem para gases secos e benignos. No entanto, a maioria das aplicações químicas e petroquímicas requerem aço inoxidável 316L tanto para o invólucro quanto para o elemento, para evitar corrosão. Para meios altamente agressivos, como sulfeto de hidrogênio úmido em biogás ou vapores de ácido clorídrico, os engenheiros especificam ligas exóticas como Hastelloy ou aço inoxidável Duplex. As condições ambientais, como a névoa salina offshore, também influenciam o revestimento externo e as escolhas de materiais. Sempre combine a metalurgia com as especificações da sua tubulação.
Os gases de processo raramente fluem perfeitamente limpos. Partículas, incrustações de tubos, condensação de umidade e polimerização química apresentam graves desafios operacionais. Esses contaminantes inevitavelmente se acumulam dentro das passagens microscópicas do elemento de têmpera. Esse acúmulo é conhecido como incrustação. As linhas de recuperação de vapor que lidam com hidrocarbonetos pesados são particularmente suscetíveis ao acúmulo pegajoso e semelhante a alcatrão. As linhas de biogás muitas vezes sofrem com o congelamento da umidade nas lacunas durante os meses de inverno.
Um supressor entupido cria dois perigos distintos. Primeiro, ele sufoca o fluxo do processo. À medida que as lacunas se obstruem, a queda de pressão aumenta, potencialmente sobrepressurizando os vasos a montante ou desarmando os intertravamentos de segurança do compressor. Em segundo lugar, e mais perigosamente, a incrustação severa altera a geometria interna da matriz. Se ocorrer um evento de chama, as lacunas alteradas podem não absorver calor suficiente, permitindo que a chama se propague através do bloqueio. Um dispositivo negligenciado anula completamente o seu papel como barreira de segurança.
A manutenção proativa evita falhas catastróficas. As instalações devem implementar monitoramento de pressão diferencial em todo o supressor. A instalação de transmissores de pressão a montante e a jusante permite que o sistema de controle rastreie a queda de pressão em tempo real. Um aumento repentino ou gradual alerta os operadores sobre incrustações antes que se tornem críticas. Você pode definir alarmes em seu DCS para acionar ordens de serviço de manutenção automaticamente.
Além disso, as fábricas devem estabelecer protocolos de inspeção rigorosos e baseados no tempo. Depender de estratégias de execução até a falha é inaceitável para equipamentos de segurança humana. A utilização de configurações do tipo gaveta simplifica essa conformidade. Os técnicos podem extrair o elemento, limpá-lo em banho ultrassônico ou com solventes aprovados, soprar com ar comprimido e reinstalá-lo rapidamente. Isso garante que o dispositivo permaneça limpo e totalmente funcional sem exigir um guindaste ou trabalho extenso de montagem de tubulação.
Calcule a relação exata entre comprimento e diâmetro (L/D) para determinar se você precisa de proteção contra deflagração ou detonação com base no layout da tubulação.
Identifique o grupo de gases específico e os requisitos de MESG do seu meio de processo para selecionar a matriz correta do elemento de têmpera.
Instale transmissores de pressão diferencial em todo o alojamento do supressor para monitorar incrustações e acionar alarmes de manutenção antes que o fluxo seja restrito.
Implemente um cronograma de inspeção obrigatório e baseado no tempo, utilizando banhos de limpeza ultrassônicos para manter a integridade das lacunas de têmpera.
R: Os supressores de flashback são normalmente dispositivos pequenos e especializados usados na soldagem e corte de linhas de gás para proteger cilindros individuais. Os corta-chamas são dispositivos grandes, em escala industrial, projetados para proteger redes de tubulações de processo, unidades de recuperação de vapor e tanques de armazenamento a granel contra eventos massivos de deflagração ou detonação.
R: Não. Usar um dispositivo de deflagração para um evento de detonação causa falha catastrófica. As detonações produzem ondas de choque supersônicas e pressões extremas que destruirão fisicamente o elemento de extinção interno de uma unidade de deflagração padrão, permitindo a passagem da chama.
R: É um dispositivo de segurança em linha que apresenta um invólucro especializado com um conjunto de elemento removível. O pessoal de manutenção pode deslizar a matriz de têmpera interna lateralmente para rápida inspeção e limpeza sem quebrar as conexões do tubo principal ou desmontar todo o carretel.
R: A frequência da inspeção depende inteiramente da propensão a contaminações do meio do processo. As recomendações iniciais exigem inspeção visual pelo menos uma vez por ano. Contudo, processos sujos ou de polimerização podem exigir verificações mensais. Sempre inspecione a unidade imediatamente se o monitoramento da pressão diferencial indicar uma restrição anormal.
R: A lacuna de têmpera é a distância microscópica projetada com precisão entre as placas de metal, fitas ou fios dentro do elemento. Ele é dimensionado especificamente para absorver calor, interromper a reação em cadeia de combustão e extinguir a frente da chama de um grupo específico de gases químicos.
R: A natureza restritiva do elemento de têmpera hermético impede naturalmente o fluxo do fluido. Ignorar os cálculos de queda de pressão durante a especificação pode causar falta de bombas de processo, tanques de armazenamento perigosamente superpressurizados ou eficiência severamente reduzida em sistemas de recuperação de vapor.
