Os tanques de armazenamento de líquidos a granel devem respirar para lidar com a expansão térmica, contração e transferência de líquidos. Sem ventilação adequada, você corre o risco de falha estrutural catastrófica por implosão ou sobrepressão. Os engenheiros e gerentes de instalações enfrentam uma escolha rigorosa ao selecionar um método de ventilação. Você deve equilibrar a conformidade regulatória, a conservação do produto e a segurança do local. O padrão para uma ventilação aberta básica geralmente leva a graves perdas de vapor, reclamações sobre odores na comunidade e multas regulatórias. Por outro lado, o excesso de engenharia com válvulas complexas aumenta desnecessariamente os custos de manutenção. A escolha entre um respiradouro aberto e uma válvula de respiro projetada requer uma análise cuidadosa do meio armazenado, das condições ambientais e dos padrões de conformidade API 2000. Este guia analisa as diferenças técnicas, as compensações operacionais e as realidades de implementação de ambos os sistemas.
Segurança e integridade estrutural: Ambos os sistemas evitam a ruptura ou colapso do tanque, mas conseguem isso através de mecanismos fundamentalmente diferentes (exposição atmosférica contínua versus limites controlados de pressão/vácuo).
Emissões, odores e perda de produto: As válvulas de respiro reduzem drasticamente as emissões de vapor, os odores fugitivos e a evaporação do produto em comparação com as aberturas de ventilação, impactando diretamente o ROI e a conformidade ambiental (EPA/AQMD).
Pureza do produto: As aberturas de ventilação permitem a entrada contínua de umidade atmosférica e partículas, enquanto as válvulas de respiro isolam o conteúdo do tanque até que pontos de ajuste de pressão específicos sejam alcançados.
Integração de segurança: As válvulas de respiro podem ser perfeitamente integradas com corta-chamas e sistemas de cobertura de nitrogênio para evitar a combustão, um recurso crítico que falta nas aberturas de ventilação abertas padrão.
Realidades de manutenção: As válvulas de respiro exigem calibração programada e testes de vazamento para evitar a aderência do palete, enquanto as aberturas de ventilação exigem verificações de rotina quanto a bloqueios físicos (por exemplo, detritos, gelo ou ninhos de insetos).
Cada tanque de armazenamento atmosférico experimenta flutuações contínuas de pressão. Essas mudanças resultam de duas fases operacionais principais. A primeira é a transferência de líquidos. Bombear líquido para um tanque desloca o vapor, criando pressão interna. Bombear o líquido cria um vazio, gerando um vácuo. A segunda fase envolve dinâmica térmica. O aquecimento diurno expande o espaço de vapor. Mudanças climáticas repentinas, como uma tempestade fria atingindo um tanque queimado pelo sol, contraem rapidamente o espaço de vapor. Ambos os cenários exigem ventilação imediata para estabilizar a pressão interna.
Os engenheiros referem-se a esses processos como expiração para alívio de pressão e inspiração para alívio de vácuo. A falta de gestão destas forças leva a consequências graves. Os tanques podem romper nas costuras do telhado durante a sobrepressão. Eles também podem entortar e colapsar para dentro durante um evento de vácuo. O equipamento de ventilação adequado evita essas falhas estruturais, permitindo que o tanque se equalize com a pressão atmosférica.
Os decisores avaliam as soluções de ventilação em função de vários critérios de sucesso rigorosos. A conformidade com o API Standard 2000 constitui a linha de base. Esta norma determina a capacidade exata de ventilação necessária para tanques de armazenamento atmosféricos e de baixa pressão. Além da segurança básica, as regulamentações ambientais orientam a seleção de equipamentos. As instalações devem minimizar as emissões de compostos orgânicos voláteis (COV). Você deve aderir às regras locais do Distrito de Gerenciamento da Qualidade do Ar (AQMD) para evitar penalidades severas e fechamento de instalações.
A proteção do produto representa outro fator importante. A mídia armazenada geralmente se degrada quando exposta ao oxigênio atmosférico ou à umidade. As soluções de ventilação devem evitar esta contaminação para manter a pureza do produto. Finalmente, os engenheiros avaliam o impacto operacional geral. Pesamos as especificações iniciais do equipamento em relação aos requisitos de manutenção e ao volume de produto recuperado ao longo da vida útil do tanque.
Uma ventilação aberta fornece um caminho contínuo e irrestrito entre o espaço de vapor do tanque e a atmosfera externa. Esses dispositivos normalmente apresentam um design simples de pescoço de ganso ou um tubo reto equipado com uma proteção contra intempéries. Eles geralmente incluem uma tela de malha de arame grossa. Esta tela evita que pássaros, insetos e detritos grandes entrem no tanque. O ar e os vapores fluem livremente em ambas as direções o tempo todo.
As aberturas de ventilação funcionam sem quaisquer peças móveis. Eles oferecem resistência zero ao fluxo de ar. Quando o tanque requer inspiração, o ar ambiente entra imediatamente. Quando ocorre a expiração, os vapores saem diretamente para o ambiente. Essa simplicidade os torna altamente confiáveis na prevenção de danos estruturais. Eles exigem manutenção mínima além de inspeções visuais ocasionais da tela para garantir que não haja formação de bloqueios.
Os engenheiros especificam aberturas de ventilação para aplicações altamente específicas e de baixo risco. Eles são adequados para fluidos não voláteis, não perigosos e não combustíveis. Os tanques de armazenamento de água geralmente utilizam aberturas de ventilação. As instalações também os utilizam para certos óleos pesados ou produtos químicos benignos. Nestes casos, a perda de vapor permanece insignificante do ponto de vista económico e ambiental, tornando desnecessário um sistema de válvula complexo.
Apesar de sua simplicidade, as aberturas de ventilação apresentam severas limitações inerentes. Eles oferecem controle absolutamente zero sobre as emissões de vapor. Odores fugitivos escapam continuamente, muitas vezes levando a reclamações da comunidade. As aberturas de ventilação também expõem o interior do tanque à umidade ambiente. Esta exposição contínua provoca ciclos de condensação dentro do tanque. O acúmulo de umidade leva à corrosão interna, ao crescimento bacteriano em certos fluidos e à diluição do produto.
Além disso, as aberturas de ventilação anulam completamente o uso de sistemas de cobertura de nitrogênio. Qualquer gás inerte bombeado para o tanque escapa imediatamente para a atmosfera, desperdiçando grandes quantidades de nitrogênio. Finalmente, as aberturas de ventilação padrão não oferecem proteção inerente contra fontes externas de ignição. Um raio ou incêndio externo pode facilmente inflamar os vapores que escapam, causando um flashback diretamente no tanque.

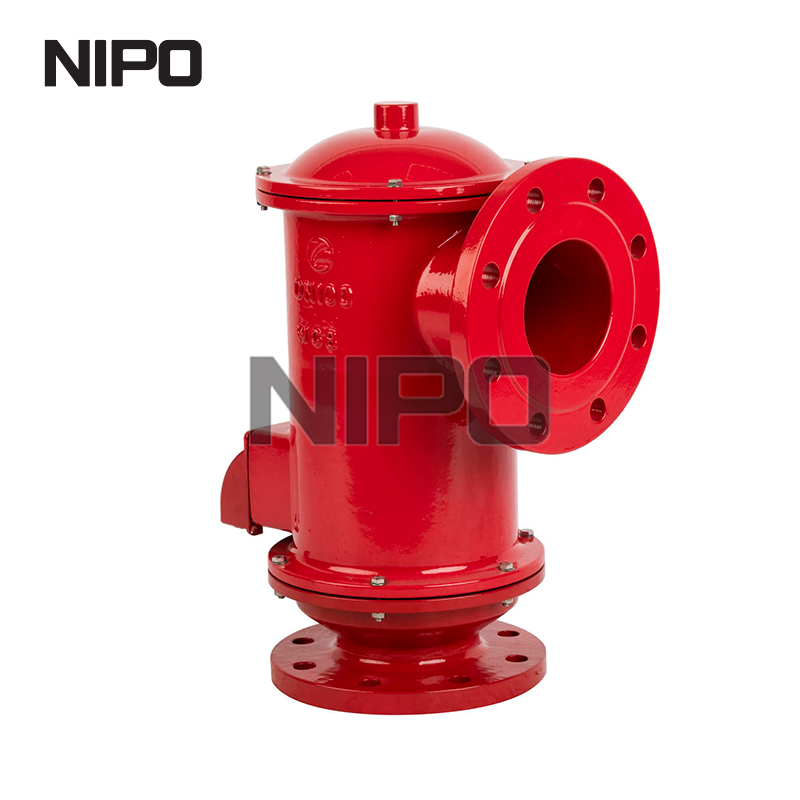

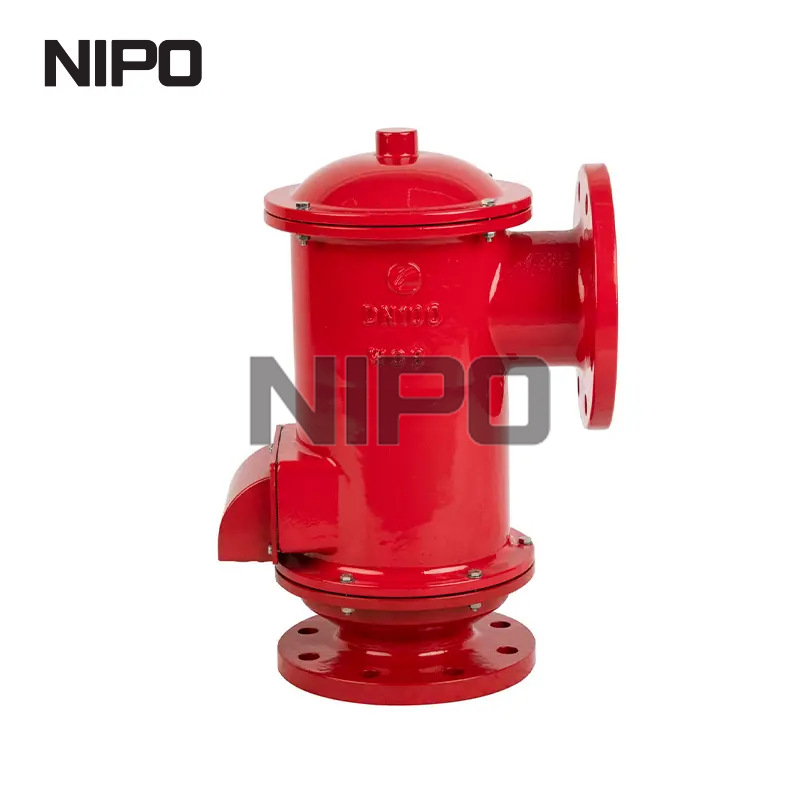

Uma válvula de respiro opera como um dispositivo de controle de pressão altamente projetado. Os profissionais da indústria referem-se frequentemente a este equipamento como uma válvula de respiro de alívio de pressão e vácuo . Ao contrário de um respiradouro aberto, mantém o tanque vedado em condições normais. A válvula só abre quando a pressão interna ou o vácuo atinge um ponto de ajuste predeterminado.
Essas válvulas utilizam paletes internos para controlar o fluxo. Paletes carregados com peso usam placas de metal usinadas com precisão para manter a válvula fechada contra a pressão interna. Paletes com mola utilizam molas calibradas para aplicações de pressão mais alta. Quando a pressão do tanque excede o peso do palete, a válvula levanta. Isso permite que os vapores escapem. Assim que a pressão se normaliza, a gravidade ou a força da mola recoloca o palete, vedando firmemente o tanque contra a sede da válvula.
Este mecanismo de ventilação controlada atende a aplicações industriais exigentes. Os engenheiros exigem válvulas de respiro para líquidos voláteis e produtos químicos perigosos. Eles são essenciais para meios de alta pureza que não toleram a contaminação atmosférica. Qualquer tanque que utilize um sistema de cobertura de gás inerte deve usar uma válvula de respiro para conter o caro gás de purga e manter a cobertura protetora sobre o líquido.
As principais vantagens desta abordagem centram-se na conservação e na segurança. Ao vedar o tanque, a válvula mantém um espaço de vapor estável. Isto reduz drasticamente as perdas por evaporação. As instalações muitas vezes obtêm um retorno mensurável simplesmente mantendo o produto no tanque, em vez de liberá-lo para a atmosfera. A válvula também atua como uma barreira física. Impede que a umidade atmosférica e o oxigênio degradem o produto armazenado.
A integração da segurança representa outra grande vantagem. As válvulas de respiro combinam facilmente com corta-chamas de deflagração ou detonação. Esta combinação libera com segurança meios combustíveis, evitando que chamas externas entrem no espaço de vapor do tanque, fornecendo uma camada crítica de proteção contra explosão.
A escolha entre estas duas tecnologias requer uma avaliação técnica rigorosa. Os engenheiros devem analisar a conservação do vapor, os riscos de contaminação, a compatibilidade dos materiais e os requisitos de segurança. As diferenças operacionais impactam diretamente a conformidade e a lucratividade das instalações.
As aberturas de ventilação permitem 100% de perda de vapor durante qualquer evento de expiração. À medida que o tanque aquece ou se enche de líquido, o produto valioso evapora e escapa. Esta perda contínua impacta os resultados financeiros e viola os rígidos padrões de emissão da EPA para compostos voláteis. As instalações que operam em zonas regulamentadas estritas não podem usar legalmente aberturas de ventilação para fluidos emissores de COV.
Uma válvula de respiro retém vapores até a pressão definida projetada. O tanque permanece selado durante pequenas flutuações de temperatura. Isto se traduz em economias mensuráveis através da conservação do produto. As válvulas de alta qualidade atendem às taxas de vazamento permitidas pela API 2521. Eles mantêm uma estanqueidade rigorosa até 90% do seu ponto de ajuste. Essa precisão garante a conformidade ambiental e elimina reclamações de odores fugitivos das comunidades vizinhas.
As aberturas de ventilação apresentam um alto risco de entrada de umidade. O ar úmido entra livremente no tanque durante cada ciclo de resfriamento. Essa umidade condensa nas paredes internas do tanque. Contamina fluidos higroscópicos e acelera a ferrugem interna. As partículas também entram facilmente, degradando produtos químicos de alta pureza e obstruindo bombas e filtros a jusante.
As válvulas de respiro atuam como uma barreira física contra a atmosfera. Eles isolam completamente o conteúdo do tanque durante a operação normal. Para fluidos extremamente sensíveis à umidade, os engenheiros podem integrar cartuchos dessecantes à válvula de respiro. Isso garante que qualquer ar aspirado para dentro do tanque durante um evento de vácuo esteja completamente seco, protegendo a integridade química do meio armazenado.
Os fabricantes normalmente constroem aberturas de ventilação em aço carbono, alumínio ou PVC padrão. A escolha do material depende muito da construção do tanque. Como as aberturas de ventilação lidam com fluidos benignos, raramente são necessários materiais exóticos. Um simples revestimento galvanizado geralmente é suficiente para proteção contra intempéries.
As válvulas de respiro exigem compatibilidade precisa do material com o vapor armazenado. Os paletes internos, assentos e diafragmas devem resistir ao ataque químico. Uma válvula de respiro de aço inoxidável torna-se obrigatória para armazenamento de produtos químicos corrosivos. Aplicações de qualidade alimentar e ambientes offshore também exigem aço inoxidável para evitar contaminação e resistir à névoa salina. Para ácidos altamente agressivos, os engenheiros especificam ligas exóticas como Hastelloy ou componentes revestidos com PTFE.
Tipo de material | Aplicativos comuns | Durabilidade Ambiental |
|---|---|---|
Alumínio | Petroquímicos padrão, óleos leves | Bom para uso geral, ruim em ambientes altamente corrosivos ou offshore. |
Aço carbono | Óleos pesados, fluidos industriais não corrosivos | Requer revestimento exterior para evitar ferrugem; durabilidade industrial padrão. |
Aço Inoxidável 316 | Produto comestível, produtos farmacêuticos, produtos químicos corrosivos | Excelente resistência à névoa salina, condições climáticas adversas e vapores agressivos. |
Hastelloy / Liga 20 | Ácidos severos, compostos altamente reativos | Máxima resistência química para aplicações industriais extremas. |
As aberturas de ventilação oferecem proteção zero contra flashback. Eles expõem o espaço de vapor inflamável diretamente a fontes de ignição atmosféricas. Se uma faísca acender o gás de ventilação, a chama entrará desimpedida no tanque, causando uma explosão. Você não pode armazenar com segurança líquidos com baixo ponto de inflamação usando um respiradouro aberto padrão sem correr o risco de danos catastróficos às instalações.
As válvulas de respiro fornecem configurações de segurança robustas. As instalações podem configurá-los como sistemas de tubulação. Isso direciona vapores inflamáveis com segurança para um purificador, unidade de recuperação de vapor ou chaminé. Alternativamente, os engenheiros combinam diretamente a válvula com um corta-chamas de fim de linha. O supressor extingue qualquer frente de chama externa antes que ela rompa o interior do tanque, absorvendo o calor e extinguindo o fogo.
As aberturas de ventilação exigem despesas de capital iniciais muito baixas. Eles não contêm peças móveis e requerem calibração zero. A instalação é rápida e barata. Porém, não oferecem retorno financeiro por meio da recuperação do produto. O custo inicial barato muitas vezes mascara as despesas ocultas de perda de produto e corrosão interna do tanque.
As válvulas de respiro exigem um investimento inicial maior. A usinagem de precisão, materiais especializados e processos de calibração aumentam o custo inicial. No entanto, as instalações calculam o ROI com base no valor do produto conservado. Evitar penalidades de emissão da EPA e prolongar a vida útil do tanque através da redução da corrosão interna também influenciam a justificativa financeira. Em muitas aplicações de líquidos voláteis, uma válvula de respiro se paga no primeiro ano de operação.
Recurso | Ventilação aberta | Válvula de respiro |
|---|---|---|
Conservação de Vapor | Zero (perda contínua) | Alto (Sela até o ponto de ajuste) |
Prevenção de umidade | Ruim (entrada irrestrita) | Excelente (barreira física) |
Controle de Emissões | Nenhum | Atende às regras rígidas da EPA/AQMD |
Cobertura de nitrogênio | Incompatível | Altamente compatível |
Necessidades de manutenção | Baixo (somente verificações visuais) | Moderado (é necessária calibração) |
A especificação adequada de uma válvula de respiro para instalações em tanques requer cálculos de engenharia precisos. Suposições levam à falha catastrófica do tanque ou ao vazamento contínuo de vapor. Os engenheiros confiam nos padrões da indústria para determinar os requisitos exatos para cada tanque específico.
O padrão API 2000 determina a metodologia para dimensionar dispositivos de ventilação. Os engenheiros devem calcular o fluxo de ar máximo necessário tanto para inspiração quanto para expiração. O cálculo requer diversas variáveis críticas. As taxas máximas de bombeamento e bombeamento determinam o deslocamento volumétrico da linha de base. A dinâmica térmica requer dados sobre o ponto de fulgor do líquido, a latitude geográfica do tanque e a presença de isolamento térmico. Quedas rápidas de temperatura causadas por tempestades repentinas geram enormes forças de vácuo que a válvula deve acomodar.
Taxa máxima de bombeamento de líquido (galões por minuto ou metros cúbicos por hora).
Taxa máxima de bombeamento de líquido.
Dimensões do tanque e capacidade de volume total.
Propriedades do líquido armazenado, especificamente o ponto de fulgor e o ponto de ebulição.
Fatores ambientais incluindo variações máximas de temperatura regional e exposição à radiação solar.
Estabelecer as configurações corretas de pressão e vácuo é fundamental. Esses pontos de ajuste devem permanecer com segurança abaixo da pressão máxima de trabalho permitida (MAWP) e do vácuo de trabalho máximo permitido (MAWV) do tanque. Se o ponto de ajuste da válvula for muito alto, o tanque irá romper antes que a válvula abra. Os engenheiros normalmente ajustam a válvula para abrir a uma pressão ligeiramente acima das condições normais de operação, mas bem abaixo dos limites estruturais do tanque. Isso garante que a válvula só ventile quando for absolutamente necessário.
Muitos tanques químicos e petroquímicos utilizam cobertura de nitrogênio. Este sistema injeta gás inerte no espaço de vapor para evitar oxidação e combustão. Os pontos de ajuste da válvula de respiro não devem se sobrepor às configurações do regulador de nitrogênio. Se o regulador injetar gás a uma pressão superior ao ponto de ajuste de alívio da válvula, a válvula liberará continuamente nitrogênio caro. Os engenheiros projetam uma zona morta de pressão entre o regulador de cobertura e a válvula de respiro para evitar esse desperdício contínuo de gás.
As instalações devem escolher entre configurações de fim de linha e de tubulação. As válvulas de fim de linha ventilam diretamente para a atmosfera. Eles apresentam uma capa contra intempéries para proteger os componentes internos da chuva e detritos. As configurações pipe-away capturam os vapores que escapam. Uma saída flangeada se conecta a um sistema de tubulação fechado. Isso direciona os vapores perigosos ou odoríferos para um purificador centralizado, oxidante térmico ou sistema de flare para destruição segura.
Ambos os sistemas de ventilação apresentam riscos operacionais específicos. Os gerentes de instalações devem implementar protocolos rigorosos de manutenção e inspeção para garantir segurança contínua.
O principal risco com uma ventilação aberta envolve bloqueio físico. As telas para pássaros entopem facilmente com detritos, folhas ou insetos em nidificação no ar. Em climas frios, a umidade ambiente congela na tela de arame. Os vapores do produto cristalizado também podem se acumular com o tempo. Uma tela bloqueada transforma uma ventilação aberta em um sistema fechado. Quando o tanque é bombeado para fora, o vácuo resultante irá colapsar a estrutura.
A mitigação requer manutenção preventiva rigorosa. Os operadores devem realizar inspeções visuais regulares das telas de ventilação. Em climas gelados, as instalações devem instalar coberturas climáticas aquecidas ou utilizar telas grossas que resistam à formação de pontes de gelo. Os cronogramas de limpeza de rotina evitam que a cristalização do produto restrinja o fluxo de ar.
As válvulas de respiro enfrentam riscos mecânicos. A falha mais comum é a aderência do palete. Os vapores de polimerização podem agir como cola, fundindo o palete à sede da válvula. A formação de gelo durante os meses de inverno causa problemas de congelamento semelhantes. A manutenção inadequada leva à trepidação, onde a válvula abre e fecha rapidamente, danificando os componentes internos e comprometendo a vedação.
A mitigação começa com a seleção adequada do material. Os engenheiros selecionam materiais de diafragma apropriados, como PTFE ou FEP, para evitar que meios pegajosos adiram à sede. Para meios cristalizados ou altamente viscosos, as instalações utilizam válvulas com camisa de vapor ou traçadas eletricamente. Estes mantêm uma temperatura interna elevada, mantendo os vapores no estado gasoso. Finalmente, as instalações devem aderir a um cronograma rigoroso de manutenção preventiva. Os técnicos devem limpar os componentes internos e verificar os pontos de ajuste de calibração anualmente.
Tarefa de Manutenção | Freqüência | Ação necessária |
|---|---|---|
Inspeção Visual | Mensal | Verifique se há danos externos, acúmulo de detritos ou sinais de adulteração na cobertura contra intempéries. |
Limpeza de tela | Trimestral | Remova e limpe a tela para pássaros para garantir um fluxo de ar irrestrito. |
Inspeção de paletes e assentos | Semestralmente | Inspecione os paletes e assentos internos quanto a desgaste, corrosão ou resíduos pegajosos. Limpe com solventes aprovados. |
Teste de calibração completa | Anualmente | Remova a válvula do tanque e teste em uma bancada de teste certificada para verificar a pressão exata e os pontos de abertura de vácuo. |
Reúna os dados específicos do projeto mecânico do seu tanque de armazenamento, concentrando-se fortemente nas classificações MAWP e MAWV.
Documente as vazões máximas absolutas de bombeamento e bombeamento para o sistema de tanque específico.
Consulte um engenheiro de aplicação de válvula qualificado para realizar um cálculo de dimensionamento certificado pela API 2000.
Avalie a compatibilidade química de sua mídia armazenada para determinar se são necessários materiais especializados, como aço inoxidável ou PTFE.
Estabeleça um cronograma de manutenção preventiva documentado para testes de vazamento e calibração antes de instalar o novo equipamento.
R: Para proteger o tanque de danos estruturais devido a sobrepressão ou vácuo, minimizando a perda de vapor, evitando a contaminação atmosférica e controlando as emissões fugitivas.
R: Sim, desde que o tanque esteja estruturalmente classificado para lidar com os pontos de ajuste de pressão e vácuo da nova válvula. É necessária uma revisão de engenharia do MAWP e MAWV do tanque.
R: É necessário em ambientes altamente corrosivos, como instalações costeiras ou offshore, ao armazenar produtos químicos agressivos ou em aplicações sanitárias, como alimentos, bebidas e produtos farmacêuticos.
R: Se você estiver armazenando líquidos inflamáveis ou combustíveis, os padrões da indústria como API e NFPA geralmente exigem que um corta-chamas seja emparelhado com a válvula de respiro para evitar que fontes de ignição externas causem uma explosão do tanque.
R: A API 2000 determina como um tanque deve ser ventilado para evitar falhas. A escolha entre um respiradouro aberto e uma válvula de respiro depende da volatilidade do líquido, dos requisitos de segurança e das regulamentações ambientais locais.
R: As melhores práticas da indústria determinam uma inspeção visual a cada 3 a 6 meses e um teste de calibração completo anualmente. As instalações que armazenam fluidos de polimerização ou cristalização exigem intervalos de manutenção mais frequentes para evitar a aderência dos paletes.
