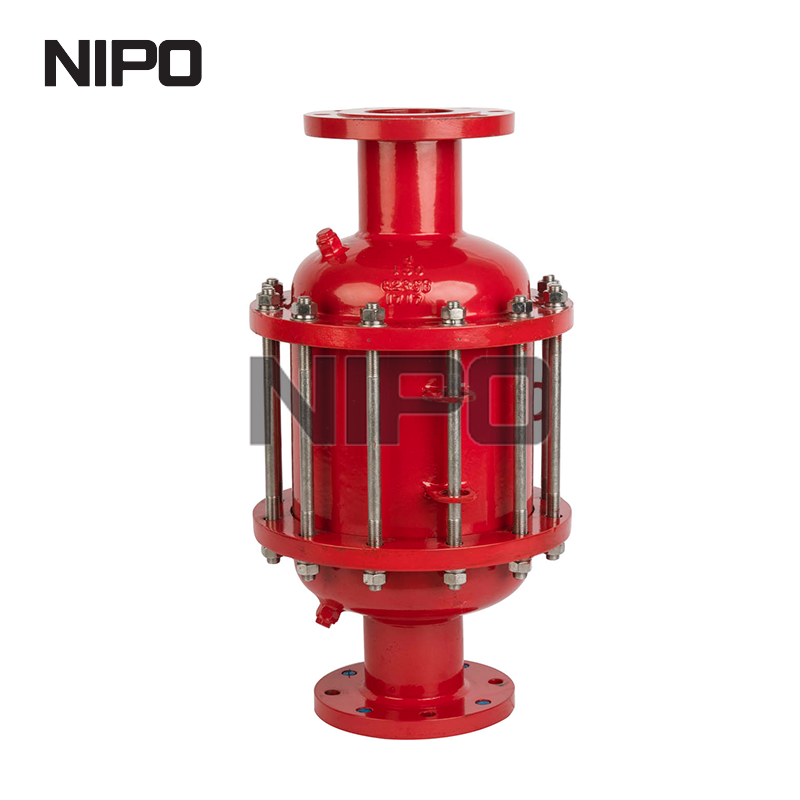

Um corta-chamas contra-explosão é uma barreira mecânica de segurança projetada para impedir que a propagação da chama viaje para trás em tubulações ricas em combustível ou tanques de armazenamento. Quando o gás combustível entra em ignição, a frente da chama acelera rapidamente através do sistema. Sem intervenção física imediata, esse tiro sai pela culatra e atinge recipientes de armazenamento a granel ou compartimentos fechados de motores, causando falhas estruturais massivas e graves riscos à segurança. Especificar o dispositivo correto exige equilibrar a conformidade regulatória rigorosa nos setores marítimo e industrial com requisitos exigentes de eficiência operacional. Engenheiros e gerentes de instalações enfrentam o complexo desafio de gerenciar quedas de pressão e velocidades de fluxo inerentes sem comprometer as margens de segurança do sistema.
Este guia fornece uma estrutura rigorosa para avaliar, dimensionar e selecionar o equipamento de segurança exato necessário para aplicações específicas. Examinamos os mecanismos físicos de extinção de chama e as diferenças estruturais entre dispositivos de deflagração e detonação. Você aprenderá como navegar pelos padrões de conformidade, calcular compensações de queda de pressão e implementar protocolos de manutenção que garantem a integridade operacional a longo prazo.
A conformidade é contextual: Os requisitos determinam que os corta-chamas devem atender aos padrões regulatórios específicos dependendo da aplicação (por exemplo, USCG para motores marítimos a gasolina, API 2000/ISO 16852 para instalações industriais).
Deflagração versus Detonação: A seleção entre um supressor de deflagração padrão e um supressor de chama de detonação depende inteiramente da distância da tubulação entre a fonte potencial de ignição e o supressor de chama, que determina a velocidade da chama.
A compensação pela queda de pressão: os elementos metálicos ondulados necessários para extinguir as chamas restringem inerentemente o fluxo; o projeto do sistema deve levar em conta essa queda de pressão para manter a eficiência operacional.
A manutenção determina a vida útil: Um corta-chamas só é eficaz se o elemento estiver livre de incrustações e corrosão. Protocolos rigorosos de inspeção e limpeza são realidades de implementação obrigatória.
Um tiro pela culatra ocorre quando um evento de ignição inesperado força a frente da chama a se deslocar na direção inversa do fluxo normal de gás ou vapor. Em tubulações industriais ou entradas de motores marítimos, essa propagação reversa é impulsionada pela rápida expansão dos gases em combustão. Válvulas de retenção mecânicas padrão ou filtros de ar padrão falham completamente em evitar esta propagação. As válvulas mecânicas fecham muito lentamente para interromper uma frente de chama de alta velocidade. Os filtros padrão não possuem a massa térmica necessária para extinguir a reação de combustão. Quando gases ou vapores inflamáveis estão presentes, a frente da chama consome o combustível disponível, acelerando continuamente até atingir um reservatório de combustível maior. Um corta-chamas dedicado é explicitamente projetado para interromper esse processo físico, removendo o calor necessário para sustentar a combustão.
O componente principal de qualquer dispositivo de prevenção de contra-explosão é a célula de chama. Os fabricantes normalmente constroem isso a partir de um elemento de fita frisado e bem enrolado. Este elemento divide a seção transversal da tubulação principal em milhares de canais capilares microscópicos. A física da extinção da chama depende inteiramente da transferência de calor. À medida que a frente da chama entra no elemento ondulado, os padrões em zigue-zague da malha metálica ou das aletas forçam o gás em combustão a se dividir em fluxos menores.
A enorme área superficial do metal absorve a energia térmica da reação de combustão. Ao transferir rapidamente o calor para longe do fluxo de gás, o elemento metálico diminui a temperatura do gás abaixo do seu ponto de autoignição. Quando a temperatura cai abaixo deste limite, a reação química de combustão não consegue mais se sustentar. A chama se apaga instantaneamente antes de sair pelo lado oposto do dispositivo.
O principal critério de sucesso para esses dispositivos é limitar a velocidade de uma frente de chama a um nível seguro e testado, mantendo ao mesmo tempo um fluxo de gás aceitável durante as operações normais. Os padrões da indústria especificam estritamente a velocidade máxima permitida com base na mistura específica de gases presente no sistema. Para quantificar isso, os engenheiros contam com o Maximum Experimental Safe Gap (MESG). O MESG é uma medida padronizada que determina a folga máxima entre duas superfícies metálicas paralelas que impedirá a passagem de uma chama de gás específica.
Gases com alta reatividade têm um MESG muito pequeno e requerem elementos extremamente densos e fortemente crimpados para extinguir a chama. Gases com menor reatividade possuem um MESG maior, permitindo canais capilares ligeiramente maiores. A densidade do elemento crimpado impacta diretamente a queda de pressão no dispositivo. O sucesso requer o cálculo da densidade exata do elemento necessária para parar o grupo de gás específico e, ao mesmo tempo, manter a queda de pressão abaixo do limite que causaria a parada de um motor ou a privação de um soprador industrial.
Grupo de Gás (IEC/NEC) |
Gás de referência típico |
Valor MESG (mm) |
Requisito de densidade de crimpagem do elemento |
|---|---|---|---|
Grupo IIA/D |
Propano, metano |
> 0,90mm |
Densidade padrão; queda de pressão moderada. |
Grupo IIB/C |
Etileno |
0,50 mm a 0,90 mm |
Alta densidade; queda de pressão significativa. |
Grupo IIC/B |
Hidrogênio, Acetileno |
< 0,50 mm |
Densidade extrema; maior queda de pressão. |
Os ambientes marítimos apresentam riscos únicos de explosão devido ao acúmulo de vapores voláteis de combustível em espaços fechados do casco. A Guarda Costeira dos Estados Unidos (USCG) aplica regulamentos rigorosos, especificamente 46 CFR § 25.35-1. Este mandato exige o controle da chama de contra-explosão em todos os motores a gasolina instalados após abril de 1940. Se um motor sair pela culatra através do carburador sem um supressor compatível, a chama que escapa pode inflamar instantaneamente os vapores estagnados do porão, resultando na explosão da embarcação. A USCG exige que esses dispositivos sejam submetidos a testes rigorosos para garantir que resistam a repetidos tiros pela culatra sem se degradarem.
Existe uma isenção regulamentar para motores fora de borda. Como os motores de popa são montados externamente e permanecem em grande parte não fechados, os vapores do combustível se dissipam diretamente na atmosfera aberta, em vez de se acumularem em um espaço confinado. Portanto, eles estão isentos deste requisito específico de controle de tiro pela culatra. No entanto, para motores internos e de unidade de popa, a modificação dos pára-raios instalados de fábrica apresenta graves riscos legais e de segurança. Os gerentes das instalações e proprietários de barcos nunca devem alterar o alojamento ou encaminhar remotamente as mangueiras de ventilação do cárter para contornar o supressor. O roteamento remoto cria uma fonte de ignição absoluta, anulando a certificação de segurança e expondo a embarcação a riscos extremos de explosão.
Na segurança de processos industriais, as lentes de avaliação são altamente complexas devido ao fluxo contínuo de produtos químicos voláteis e às diferentes geometrias dos tubos. A conformidade é regida por padrões internacionais, como ISO 16852, API Standard 2000 e diretivas ATEX. Essas estruturas determinam protocolos de testes exaustivos pelos quais os dispositivos devem passar antes da instalação.
Teste de queima de resistência: O elemento deve resistir a uma chama contínua estabilizada em sua superfície por um período especificado sem permitir retorno de chama para o lado protegido.
Teste de prevenção de flashback: O dispositivo é submetido a repetidos eventos de ignição em pressões variadas para garantir que o elemento crimpado mantenha sua integridade estrutural e capacidade de têmpera.
Verificação da vazão: Os fabricantes devem fornecer dados precisos sobre vazões e quedas de pressão, garantindo que os engenheiros possam selecionar um dispositivo que se alinhe perfeitamente com os perigos específicos de suas instalações de processamento químico.
A deflagração refere-se à propagação subsônica da chama, onde a onda de combustão viaja mais lentamente que a velocidade do som no gás não queimado. A chama é impulsionada principalmente pela expansão térmica dos gases em combustão. Os supressores de deflagração lidam com esses eventos de velocidade e pressão mais baixas. Os supressores de deflagração de fim de linha são instalados diretamente na ventilação atmosférica de um tanque de armazenamento ou vaso de processo. Eles evitam que chamas externas, como raios ou fogo externo, entrem no tanque.

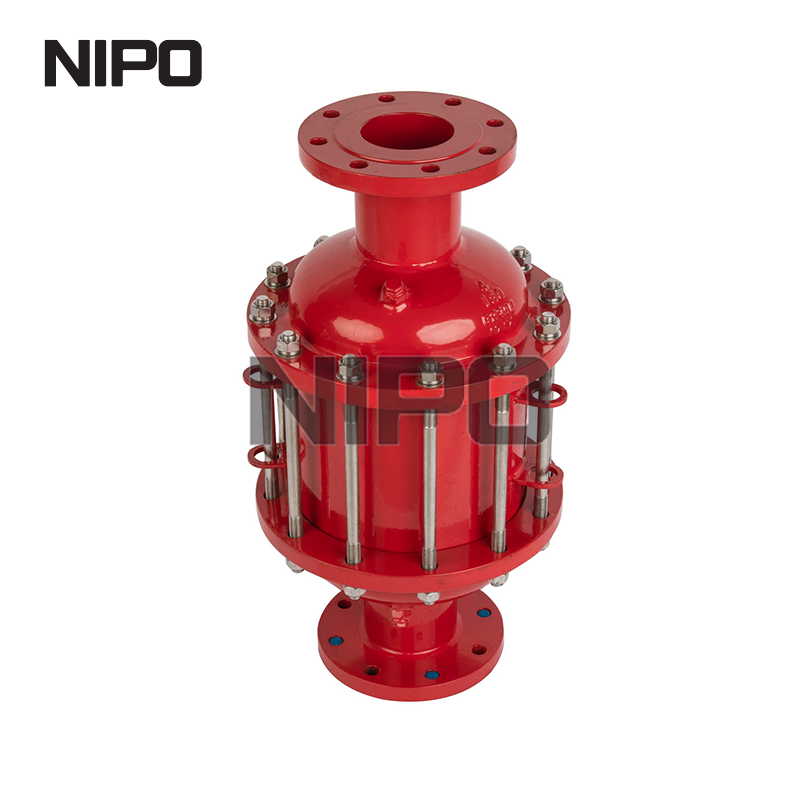

Os supressores de deflagração em linha são instalados dentro de um sistema de tubulação. Regras rígidas de posicionamento se aplicam a dispositivos de deflagração em linha. Eles devem estar localizados muito próximos da fonte potencial de ignição. Se a distância de subida – o comprimento do tubo entre a fonte de ignição e o supressor – for muito longa, a chama acelera além dos limites de projeto do dispositivo, tornando-o inútil.
Se uma frente de chama percorrer um comprimento suficiente de tubo, a turbulência e o aumento de pressão farão com que a chama acelere rapidamente. Essa aceleração desencadeia uma transição de deflagração para detonação (DDT). A detonação é a propagação supersônica de uma chama acompanhada por uma enorme onda de choque de alta pressão. Os elementos de deflagração padrão serão instantaneamente esmagados pela energia cinética de uma detonação.
Quando as configurações de tubulação impedem a instalação de um supressor próximo à fonte de ignição, os engenheiros devem especificar um supressor de chamas de detonação . Esses dispositivos para serviços pesados apresentam carcaças fortemente reforçadas, comprimentos estendidos de células de chama e suportes estruturais robustos. Eles são projetados para absorver energia cinética extrema, atenuar a onda de choque e extinguir a chama supersônica simultaneamente.
Instalações industriais complexas, como unidades de recuperação de vapor ou coletores de gás de flare, apresentam tubulações longas e complicadas, onde a aceleração da chama é altamente provável. Nestes cenários de alto risco, é obrigatório especificar um Os critérios de avaliação para estas aplicações específicas concentram-se nas capacidades de proteção bidirecional. Como as fontes de ignição em coletores complexos podem originar-se de múltiplas direções, o dispositivo deve ser certificado para impedir uma detonação que se aproxime de qualquer lado. Os engenheiros devem avaliar a capacidade de atenuação das ondas de choque do invólucro para garantir que o impacto físico da detonação não comprometa válvulas, sensores ou juntas de tubos a jusante. supressor de chamas de detonação em linha .
Recurso |
Supressor de Deflagração em Linha |
Supressor de Detonação em Linha |
|---|---|---|
Velocidade da chama |
Subsônico (mais lento que o som) |
Supersônico (mais rápido que o som) |
Restrições de posicionamento |
Deve estar próximo da fonte de ignição (limites rigorosos de L/D) |
Pode ser colocado a longas distâncias da fonte de ignição |
Projeto Estrutural |
Carcaça padrão, célula de chama mais curta |
Carcaça reforçada, célula de chama estendida, amortecedores |
Onda de Pressão |
Acúmulo de pressão baixa a moderada |
Onda de choque de extrema alta pressão |
O desafio fundamental da engenharia na especificação de equipamentos de prevenção contra incêndio é gerenciar a relação entre a densidade da célula de chama e a queda de pressão resultante através do elemento. Para extinguir com segurança gases altamente voláteis, o elemento crimpado deve ter aberturas capilares muito pequenas. Estas pequenas aberturas restringem inerentemente o fluxo de gás, criando uma queda de pressão. Os engenheiros analisam os dados de pressão e velocidade fornecidos pelos fabricantes para calcular a perda de pressão aceitável.
Se a queda de pressão for muito alta, os motores marítimos ficarão sem o ar de admissão necessário, causando condições de funcionamento intensas e paralisação. Em aplicações industriais, a queda excessiva de pressão força os sopradores e compressores a consumirem significativamente mais energia para manter as taxas de fluxo exigidas. Uma estrutura precisa envolve mapear a vazão máxima do sistema em relação às curvas de vazão do fabricante para garantir que o tamanho de crimpagem selecionado forneça segurança sem destruir a eficiência operacional.
A confiabilidade a longo prazo da célula de chama e do invólucro depende inteiramente da seleção adequada do material adaptado ao ambiente operacional. Se a fita frisada sofrer corrosão, os canais capilares se alargam, permitindo a passagem das chamas, ou entram em colapso, bloqueando totalmente o fluxo.
O alumínio é leve e econômico. É adequado para entradas de motores marítimos padrão operando em ambientes de água doce onde os riscos de corrosão são mínimos.
O aço inoxidável 316L é o requisito básico para a maioria das aplicações industriais e ambientes marinhos de água salgada. Oferece excelente resistência à corrosão geral e corrosão causada pela névoa salina.
Hastelloy ou outras ligas especializadas são obrigatórias no manuseio de gases industriais altamente ácidos, como sulfeto de hidrogênio em operações de biogás. O aço inoxidável padrão degrada-se rapidamente sob estas condições químicas adversas.
O dimensionamento adequado vai além da correspondência com o diâmetro do tubo. Requer adesão estrita às regras de relação comprimento/diâmetro (L/D) definidas durante os testes de certificação do dispositivo. A relação L/D determina a distância máxima permitida entre a fonte de ignição e o supressor. A instalação do dispositivo fora desta distância testada anula a certificação de segurança.
As configurações da tubulação influenciam fortemente a aceleração da chama. Curvas de tubos, cotovelos, válvulas e transições transversais entre a fonte de ignição e o supressor criam turbulência. Esta turbulência aumenta drasticamente a velocidade da chama. Os engenheiros devem levar em conta essas restrições geométricas. Um sistema com vários cotovelos de 90 graus muitas vezes requer a especificação de um dispositivo de detonação mais robusto, mesmo que a distância em linha reta pareça curta.
A transição para a geração descentralizada de energia introduz misturas complexas de gases que desafiam os equipamentos de segurança padrão. Um corta-chamas para sistemas de energia distribuída a gás deve lidar com composições variadas de biogás, gás de síntese e misturas de hidrogênio. Essas operações apresentam riscos únicos porque a composição do gás flutua com base na matéria-prima dos digestores anaeróbicos ou na produção dos eletrolisadores.
O hidrogênio possui uma velocidade de queima extremamente alta e um MESG muito baixo. Quando o teor de hidrogénio aumenta num sistema de energia distribuída, os elementos padrão do Grupo IIA ou IIB tornam-se totalmente ineficazes. Os engenheiros devem especificar elementos do Grupo IIC altamente especializados e fortemente crimpados, projetados especificamente para extinguir chamas de hidrogênio. Isto garante que o sistema permaneça protegido independentemente das mudanças de composição durante as operações diárias.
Em instalações de armazenamento distribuído de energia e digestão anaeróbica, os corta-chamas raramente operam isoladamente. Eles combinam com válvulas de alívio de pressão/vácuo (PVRVs) para garantir a segurança holística do sistema. O PVRV gerencia a respiração térmica normal e as flutuações de pressão operacional do tanque de armazenamento. O supressor fica abaixo dele para evitar que fontes externas de ignição atmosférica entrem no espaço de vapor.
Esta integração requer cálculos cuidadosos. A queda de pressão combinada do PVRV e da célula de chama deve ser avaliada em conjunto. Se a restrição combinada for muito alta, o tanque sofrerá condições perigosas de sobrepressão ou vácuo durante ciclos rápidos de enchimento ou esvaziamento, podendo levar à ruptura ou implosão do tanque.
O ponto de falha mais comum em qualquer sistema de prevenção contra incêndio é o acúmulo de partículas dentro do elemento crimpado. Como os canais capilares são microscópicos, eles atuam como filtros indesejados, retendo poeira, sujeira, hidrocarbonetos não queimados e partículas de processo. Essa incrustação altera a queda de pressão no dispositivo, restringindo o fluxo e forçando os compressores do sistema a trabalharem mais.
O entupimento severo reduz a eficiência de resfriamento da massa metálica. Se as partículas se acumularem, elas criarão pontos quentes localizados dentro do elemento durante um evento de tiro pela culatra. Esses pontos quentes retêm energia térmica suficiente para causar autoignição do gás no lado protegido da tubulação, resultando em um desvio catastrófico da barreira de segurança.
Manter a integridade operacional requer um cronograma de manutenção realista e baseado em evidências. As instalações devem implementar monitoramento contínuo da pressão diferencial através do supressor. Um aumento repentino na queda de pressão é o principal indicador de incrustação do elemento. Os procedimentos de limpeza devem ser executados com extremo cuidado.
Isole e despressurize: Bloqueie com segurança o sistema de tubulação e certifique-se de que todos os gases perigosos sejam purgados antes de abrir o invólucro.
Extraia o Elemento: Remova cuidadosamente a célula de chama sem bater nas paredes do invólucro, o que pode amassar as dobras externas.
Limpeza com solvente ou ultrassônica: Mergulhe o elemento em um solvente químico aprovado ou em um banho ultrassônico. Nunca use escovas de aço mecânicas ou jatos de ar de alta pressão, pois estes entortam as delicadas fitas onduladas e destroem as lacunas de têmpera.
Inspecione quanto a danos: Segure o elemento limpo contra uma fonte de luz. Se algum canal capilar parecer esmagado, deformado ou corroído, o elemento não poderá ser reparado e deverá ser descartado.
Reinstale com juntas novas: Sempre use juntas OEM novas durante a remontagem para evitar emissões fugitivas e garantir uma vedação adequada.
Mesmo o dispositivo de detonação mais robusto falha se instalado incorretamente. O principal risco da instalação é ignorar a distância certificada da relação L/D da fonte potencial de ignição. Modificações em campo, como a adição de extensões de tubos para facilitar o acesso para manutenção, empurram o dispositivo para fora de sua distância de subida certificada. Isso permite que uma deflagração se transforme em uma detonação que o dispositivo não foi classificado para suportar.
As equipes de manutenção devem usar estritamente peças de reposição certificadas pelo OEM. Substituir um elemento mais barato e não certificado por um invólucro certificado anula toda a conformidade regulatória. Ele introduz queda de pressão imprevisível e características de têmpera no sistema de segurança, colocando toda a instalação em risco.
Especificar um corta-chamas contra-explosão é uma decisão de engenharia altamente técnica. Requer alinhamento preciso entre a composição específica do gás, a geometria exata da tubulação e padrões regulatórios rigorosos. Utilize supressores de deflagração simples para carburadores marítimos e respiradouros atmosféricos de curto alcance, mas aumente imediatamente para dispositivos robustos de detonação em linha para tubulações industriais estendidas onde a aceleração da chama é possível. Para garantir total segurança do sistema e eficiência operacional, execute os seguintes passos:
Audite suas configurações atuais de tubulação para verificar se todos os dispositivos instalados estão dentro dos limites certificados de relação L/D.
Solicite aos fabricantes curvas específicas de fluxo, velocidade e queda de pressão para garantir que o elemento selecionado não irá parar os motores ou deixar os sopradores sem energia.
Implemente um cronograma rigoroso de monitoramento de pressão diferencial para detectar incrustações nos elementos antes que comprometam a eficiência do resfriamento.
Consulte um engenheiro de segurança de processo dedicado ao manusear misturas variáveis de gases, especialmente aquelas que contêm hidrogênio ou gás de síntese.
R: O objetivo principal é evitar que uma frente de chama se desloque para trás em um sistema rico em combustível, como um tanque de armazenamento ou entrada de motor. Ele utiliza um elemento de metal ondulado e firmemente enrolado para absorver o calor, resfriando rapidamente o gás combustível abaixo de sua temperatura de autoignição e extinguindo instantaneamente a chama.
R: Um supressor de deflagração interrompe a propagação de chama subsônica impulsionada pela expansão térmica. Um supressor de detonação é fortemente reforçado para impedir chamas supersônicas acompanhadas por ondas de choque de alta pressão. O tipo necessário depende inteiramente da distância do tubo à fonte de ignição, o que determina a rapidez com que a chama pode acelerar.
R: De acordo com os regulamentos USCG 46 CFR § 25.35-1, eles são legalmente exigidos em todos os motores a gasolina instalados após abril de 1940 para evitar explosões no porão. Os motores de popa estão explicitamente isentos deste requisito porque são montados externamente e não retêm vapores de combustível em espaços fechados.
R: Os engenheiros calculam a queda de pressão utilizando curvas de fluxo específicas fornecidas pelo fabricante. Esses cálculos levam em conta a densidade do gás, a vazão máxima do sistema, a velocidade máxima permitida e o tamanho exato de crimpagem do elemento necessário para extinguir aquele grupo de gás específico.
R: Não. Modificar a carcaça, alterar o elemento interno ou direcionar remotamente as mangueiras de ventilação do cárter anula instantaneamente todas as certificações de segurança. Estas modificações não autorizadas introduzem graves riscos de explosão, criando rotas de desvio ou estabelecendo novas fontes de ignição remotas e não mitigadas dentro do sistema.
R: A frequência da limpeza depende inteiramente dos níveis de partículas no ambiente operacional. As instalações devem monitorar regularmente a pressão diferencial no dispositivo. Quando a queda de pressão aumenta além dos níveis iniciais devido a incrustações, o elemento deve ser limpo usando solventes aprovados ou substituído se estiver deformado.
