Q347
NIPO

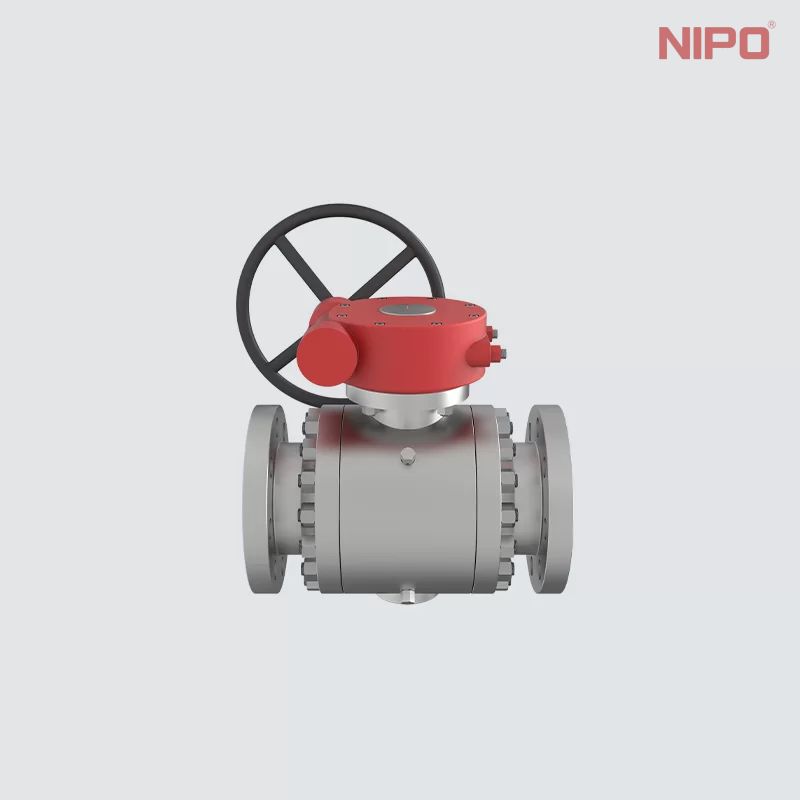

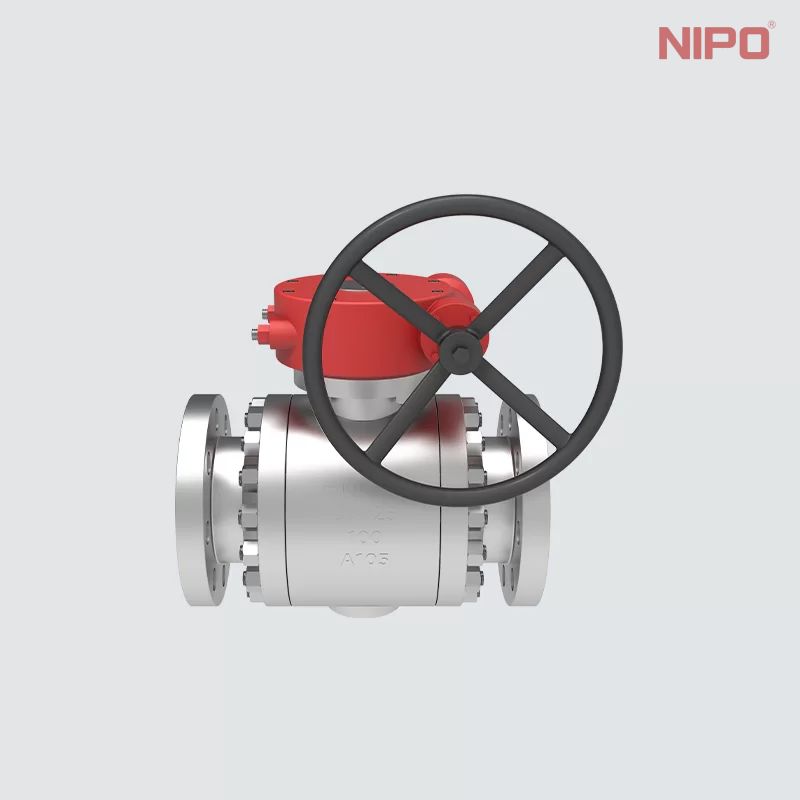

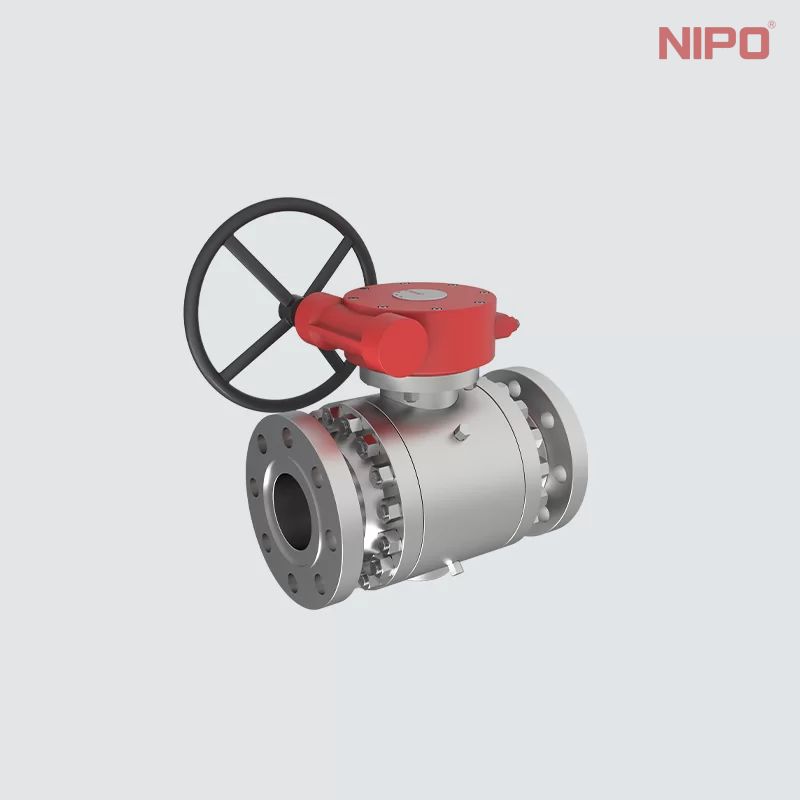

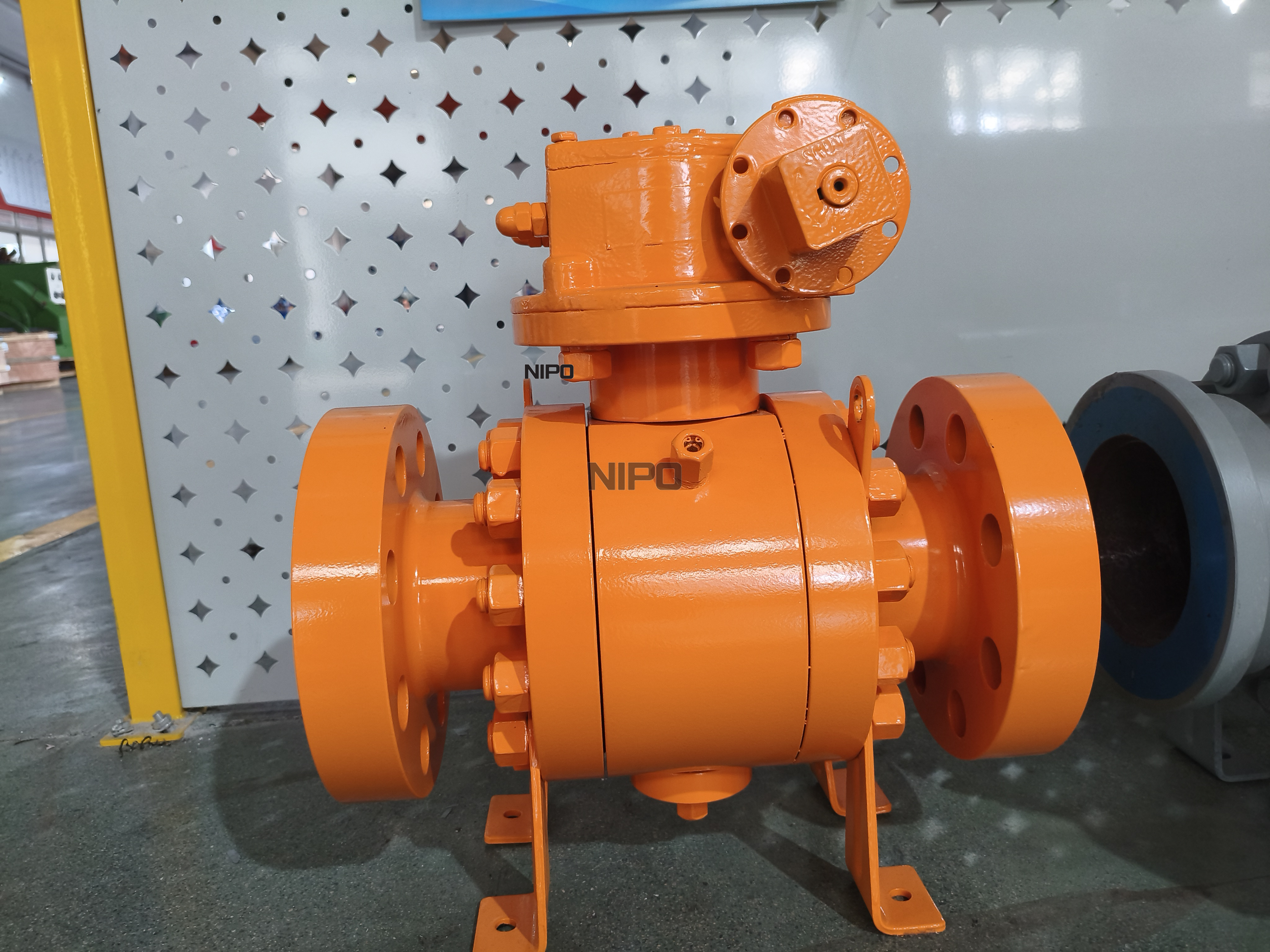

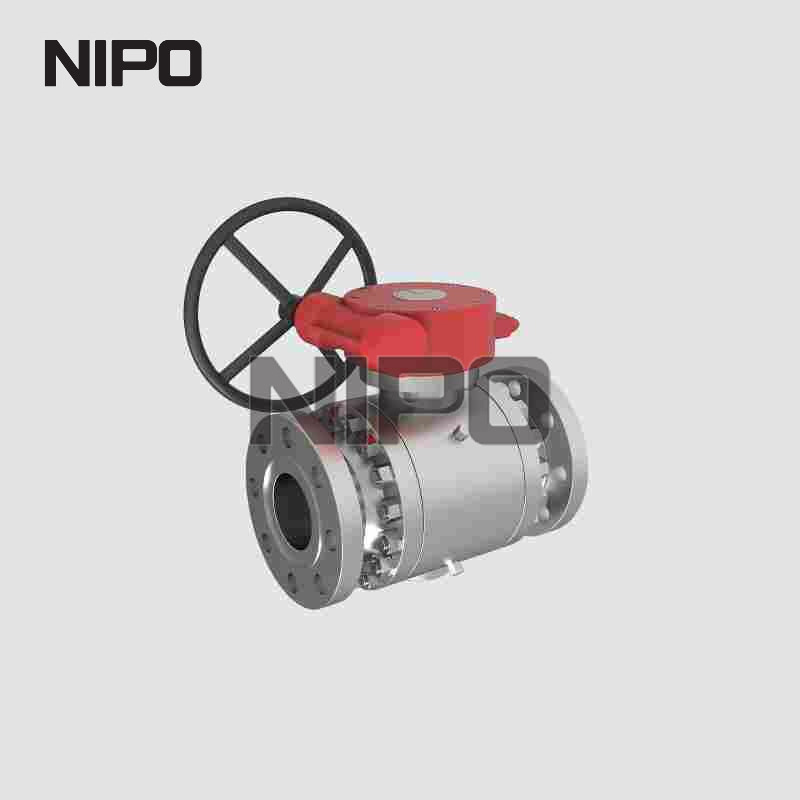

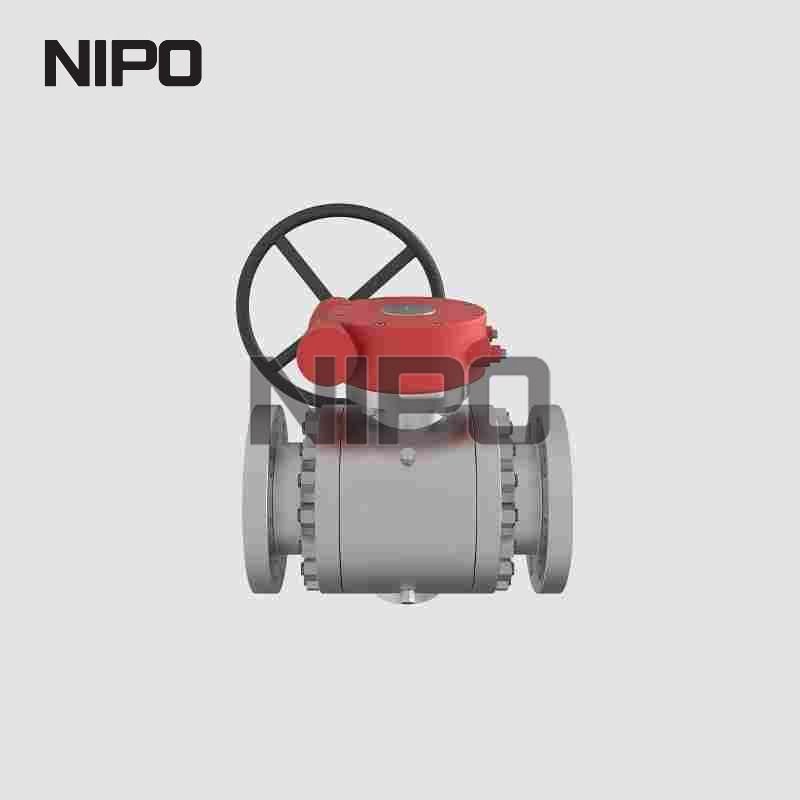

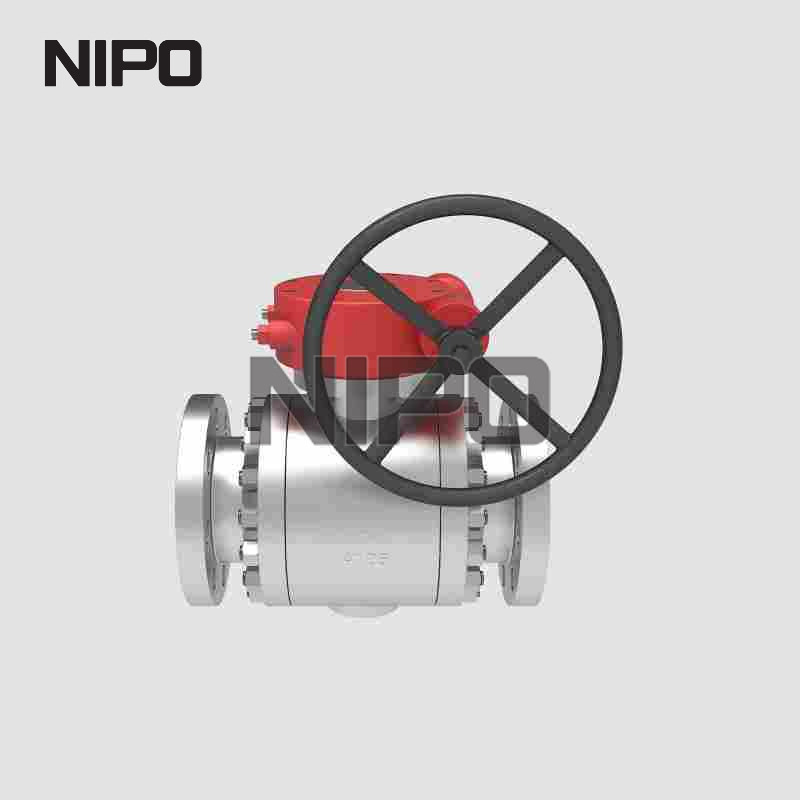

Válvula de esfera flangeada montada em munhão Q347F com engrenagem operada
Projeto e Fabricação : API 602, BS5352, ANSI B16.34
Conexões finais :
Solda de encaixe conforme ANSI B16.11 / JB/T1751;
Rosqueado conforme ANSI B1.20.1 / JB/T7306;
Solda de topo conforme ANSI B16.25 / JB/T12224;
Flangeado conforme ANSI B16.5/JB79.
Inspeção e Teste : API 598, GB/T13927, JB/T9092
Construção : Castelo Aparafusado (BB) OS&Y ou Castelo Soldado (WB) OS&Y
Conformidade do material : Todos os materiais seguem os requisitos ANSI/ASTM
Materiais de corpo disponíveis : A105, LF2, F11, F22, 304(L), 316(L), F347, F321, F51, Monel, Alloy 20 e mais.
Uma válvula esférica flangeada consegue um fechamento hermético com apenas uma rotação de 90 graus e baixo torque operacional.
A cavidade interna do corpo da válvula fornece um caminho de fluxo reto com resistência mínima ao fluxo para o meio.
As válvulas de esfera são geralmente aplicadas para serviços totalmente abertos/totalmente fechados. Com design atualizado, as válvulas esfera também podem ser usadas para estrangulamento e controle de fluxo.
Quando a válvula está na posição fechada, a esfera é pressionada contra a sede pela força mecânica da haste.
Quando o volante é girado no sentido anti-horário, a haste se move na direção reversa. A superfície plana angular na parte inferior da haste afasta a esfera da sede da válvula para abrir a válvula.

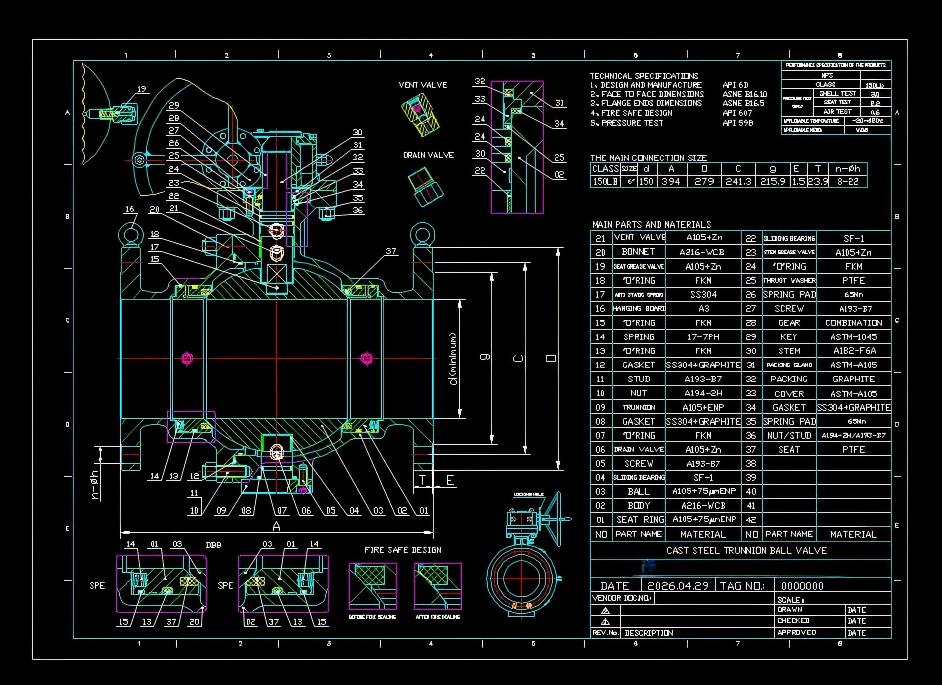

Projeto da esfera montada no munhão A esfera é fixada pelos eixos do munhão superior e inferior, e não flutuante. A pressão da tubulação empurra os anéis da sede contra a superfície da esfera para obter vedação; a bola em si não flutua axialmente.
Sede flutuante com mola Anéis de sede pré-carregados com mola em ambos os lados. As molas empurram a sede em direção à esfera para garantir uma vedação hermética sob baixa pressão; o assento retrai sob impulso médio de alta pressão. A capacidade de bloqueio duplo e sangramento (DBB) está disponível.
Conexão de extremidade flangeada Extremidade de flange completa, instalação aparafusada, adequada para tubulações de alta pressão para serviços pesados, fácil manutenção e desmontagem.
Funcionamento da caixa de velocidades Equipado com operador de engrenagem helicoidal. Reduz o torque operacional, permite fácil abertura e fechamento manual para válvulas de grande porte/alta pressão, sem necessidade de muita força.
Haste anti-explosão A estrutura da haste anti-explosão evita a ejeção da haste sob pressão da cavidade interna. Haste com dispositivo antiestático, eliminando a eletricidade estática gerada entre a esfera e os assentos.
Função de alívio de pressão da cavidade Quando o meio preso dentro da cavidade da válvula aquece e a pressão aumenta, o excesso de pressão pode empurrar a sede para longe da esfera e o alívio em direção ao lado da tubulação, protegendo o corpo da válvula.
Inserção de sede em PTFE com vedação F de sede macia , desempenho de fechamento à prova de bolhas.
Estrutura da esfera do munhão: baixo torque operacional, mesmo em condições de trabalho de grande porte e alta pressão. Adequado para diâmetros grandes DN100 e superiores.
O assento flutuante acionado por mola fornece fechamento hermético bidirecional confiável para baixa e alta pressão.
O operador da caixa de engrenagens reduz bastante o torque manual, conveniente para operação manual no local.
A haste anti-explosão e o recurso antiestático melhoram a segurança operacional para meios inflamáveis de petróleo e gás.
Desempenho DBB disponível para isolamento seguro e ventilação da cavidade durante a manutenção.
A conexão flangeada oferece alta resistência estrutural, conveniente para instalação, inspeção e substituição.
A função de auto-alívio da cavidade evita danos por excesso de pressão causados pela expansão térmica média dentro da cavidade corporal.
Longa vida útil, desempenho estável para serviço de pipeline de processo contínuo de longo prazo.
Adequado para petróleo, gás natural, petroquímico, usina de energia, transmissão de dutos.
Conformidade: API 6D, ASME B16.34, ASME B16.5, API 598.
