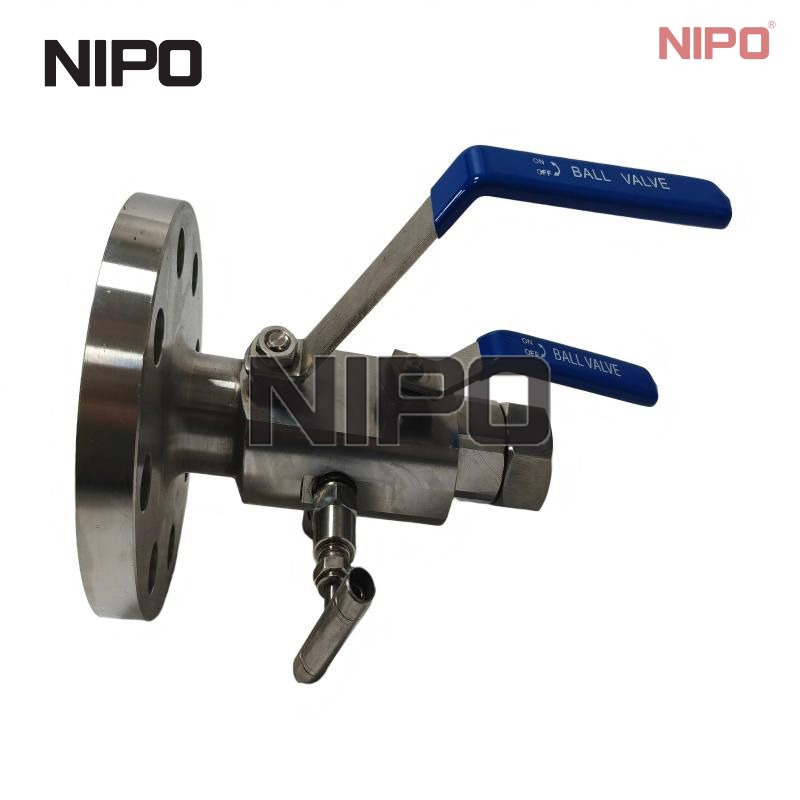

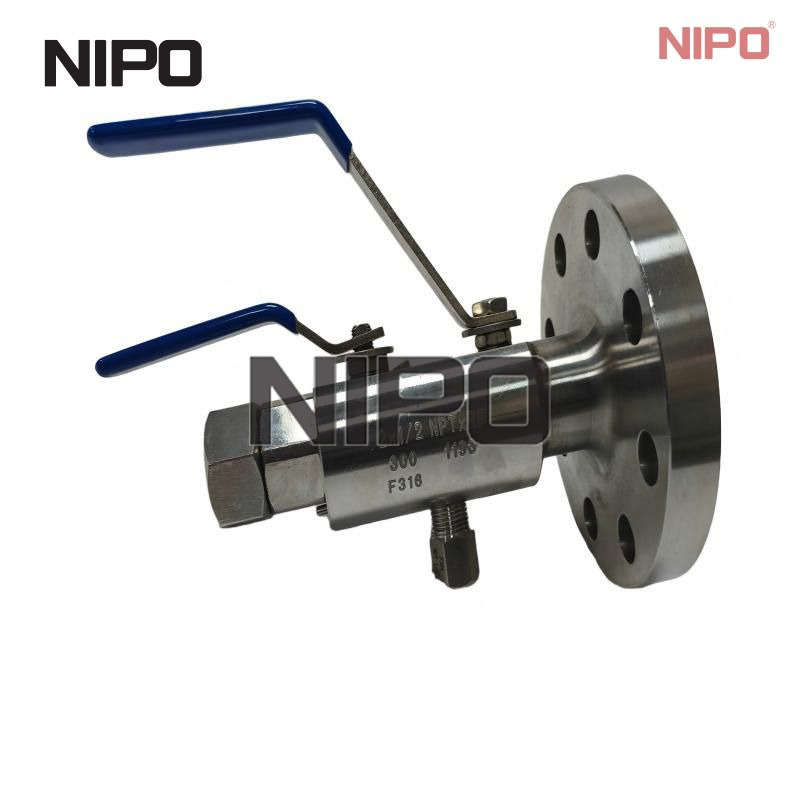

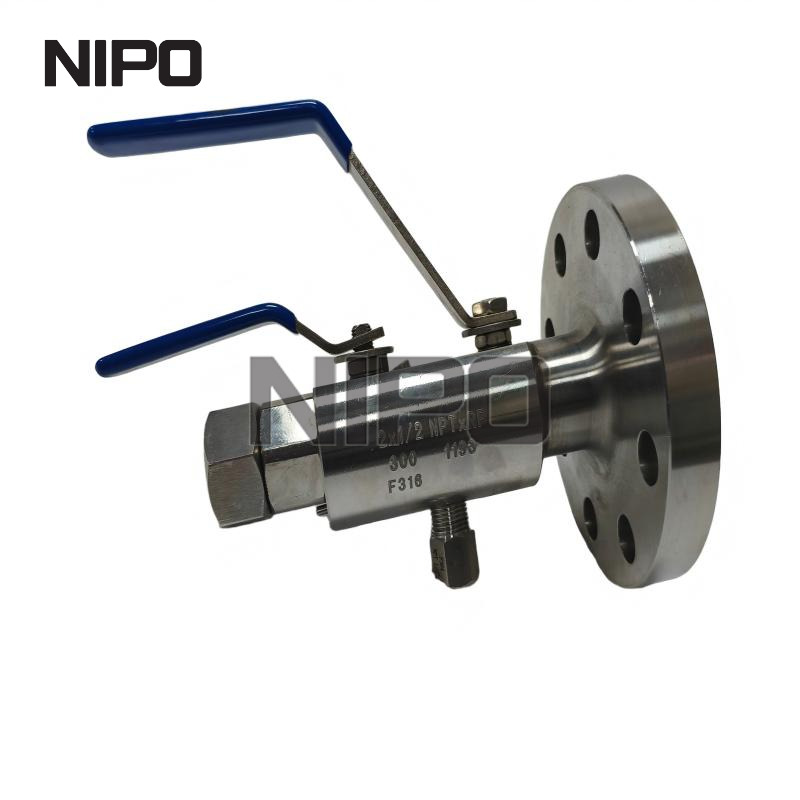

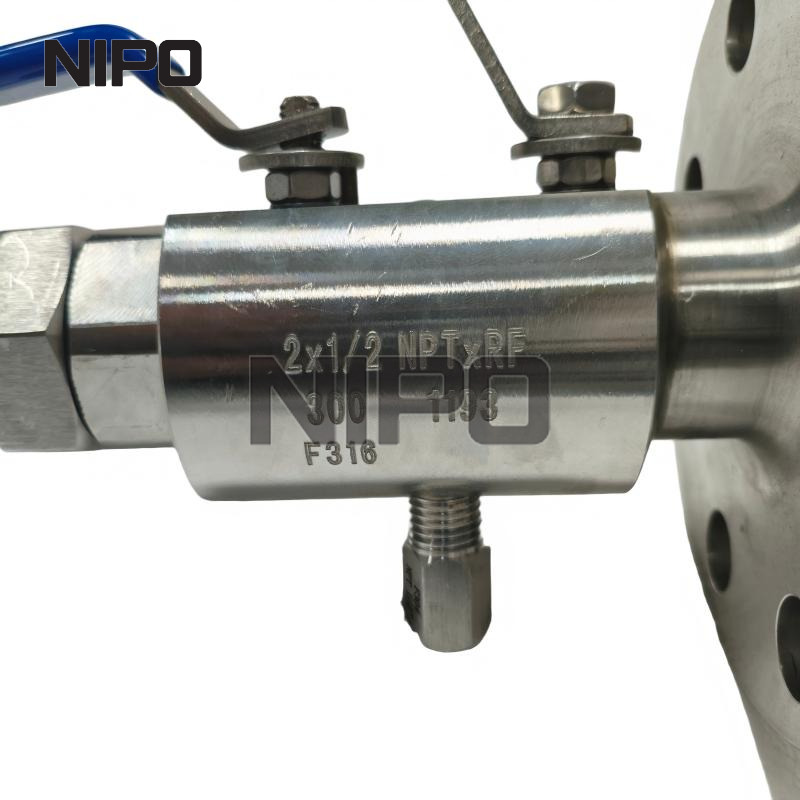

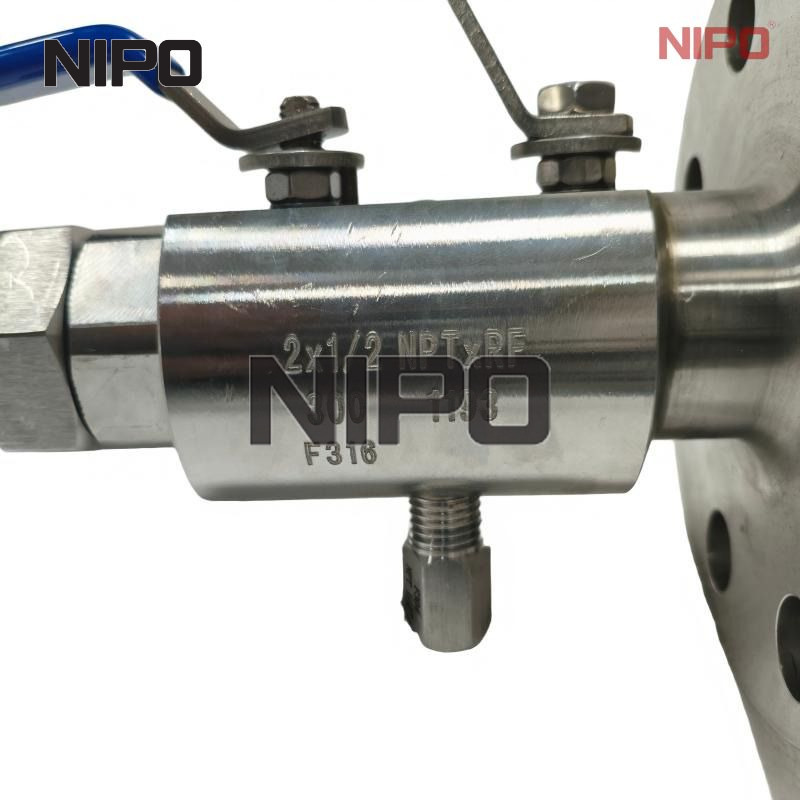

Válvula de esfera de duplo bloqueio e sangramento integral DBB | Válvula DBB de instrumento de aço inoxidável flange-a-rosca

Visão geral do produto:

A válvula esférica integral de duplo bloqueio e purga (DBB) combina duas válvulas esféricas de isolamento e uma válvula agulha de purga em uma única unidade de corpo forjado. Esta válvula DBB flangeada com rosca é amplamente utilizada para amostragem de instrumentos, isolamento de transmissores de pressão e manutenção de tubulações nas indústrias de petróleo e gás, petroquímica, química e de energia.

Características do produto:

Materiais Disponíveis:

• Corpo: SS304, SS316, SS316L

• Esfera e haste: aço inoxidável

• Assento: PTFE / R-PTFE

• Cabo: Aço carbono com revestimento azul

Escopo de aplicação:

• Produção de petróleo e gás

• Planta petroquímica

• Indústria de processamento químico

• Sistema de instrumentos da usina

• Sistema de amostragem de dutos

• Transmissor de pressão e isolamento de manômetro

Como funciona uma válvula DBB integral?

Válvula integral DBB (Integral Double-Block-and-Bleed) : duas vedações de bloco independentes + porta de sangria integrada, todas usinadas em um único corpo de válvula forjado , substituindo a montagem tradicional de campo de 2 válvulas de bloqueio separadas mais uma válvula de sangriaAthena SR..。

Estrutura Central

1. Um corpo forjado integral : sem juntas de flange intermediárias → menos pontos de vazamento externos

2. Duas barreiras de vedação independentes : sede a montante / sede a jusante (assentos com mola para munhão tipo esfera DBB)

3. Cavidade intermediária : espaço selado entre as duas sedes de vedação

4. Válvula/porta de sangramento integrada : conecta-se diretamente à cavidade intermediária, geralmente uma pequena agulha ou válvula esférica na lateral/parte inferior do corpo

Princípio de funcionamento

① Bloco duplo (modo de isolamento)

Quando a válvula está totalmente fechada:

• A sede a montante forma a primeira barreira de vedação contendo pressão , bloqueando a entrada do fluido do processo.

• A sede a jusante forma a segunda barreira de vedação independente.

• Mesmo que um assento sofra pequenos vazamentos ou danos, o segundo assento ainda oferece segurança de isolamento.

• Uma cavidade intermediária presa é formada entre as duas sedes.

② Sangramento (etapa de verificação de ventilação e vazamento)

Abra a válvula de purga integrada:

• Ele libera/drena a pressão retida e o meio residual dentro da cavidade intermediária.

• Se o fluido ou a pressão sair continuamente pela porta de sangria, isso prova que a vedação a montante está vazando.

• Se a porta de sangria mostrar pressão zero, os operadores confirmam o isolamento duplo confiável antes da manutenção posterior, amostragem ou trabalho no instrumento.

③ Serviço normal (válvula aberta)

Ambas as sedes de vedação são levantadas, o fluido flui diretamente através da válvula e a porta de sangria permanece fechada.

Definição API 6D: Uma válvula DBB é uma válvula única com duas superfícies de sede que, na posição fechada, fornece vedação contra pressão de ambas as extremidades, com possibilidade de sangria da cavidade entre as sedes.
