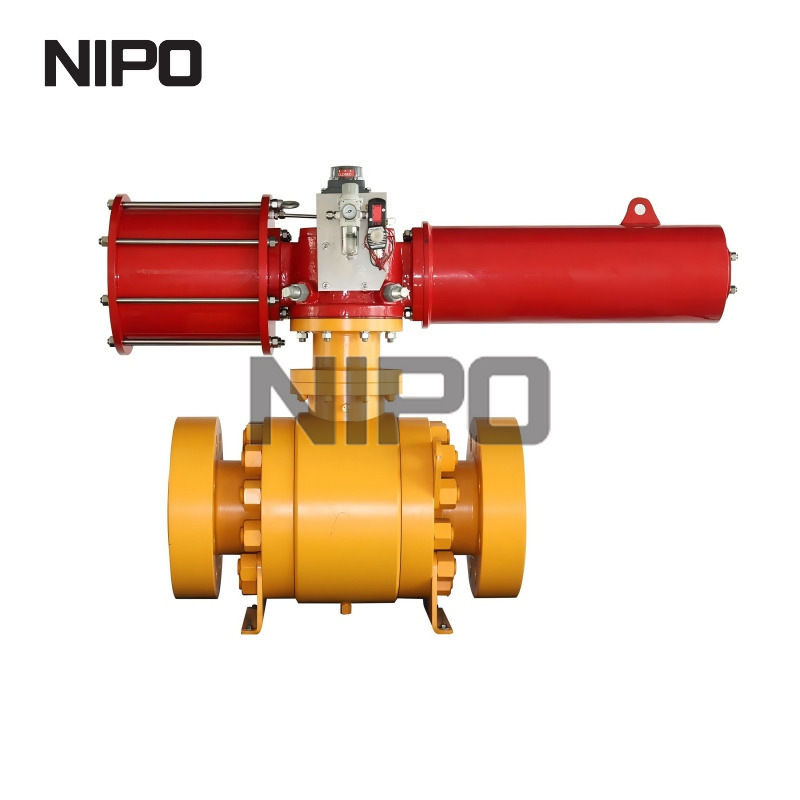

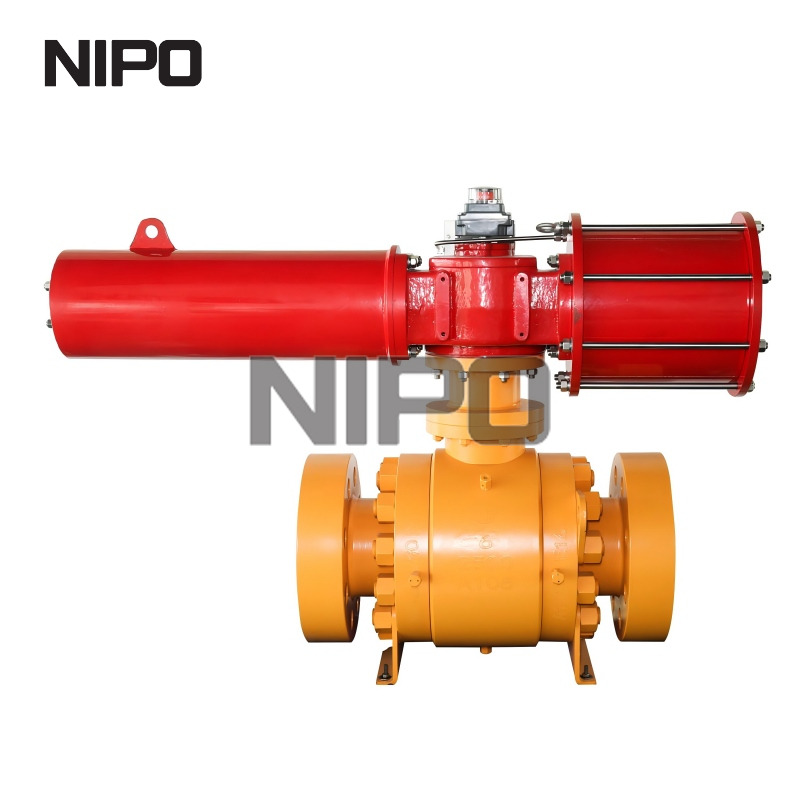

Válvula de esfera flangeada de aço forjado pneumático à prova de explosão API6D

Visão geral do produto

Válvula de esfera flangeada de aço forjado pneumático à prova de explosão API6D

Padrões aplicáveis:
Projeto de válvula de esfera de acordo com API6D, BS5351, ASME B16.34
Face a face ASME B16.10, API6D
Flanges finais ASME B16.5/ASME B16.47
Extremidades soldadas ASME B16.25
Segurança contra incêndio API607, API6A
Inspeção e teste API 598, API6D

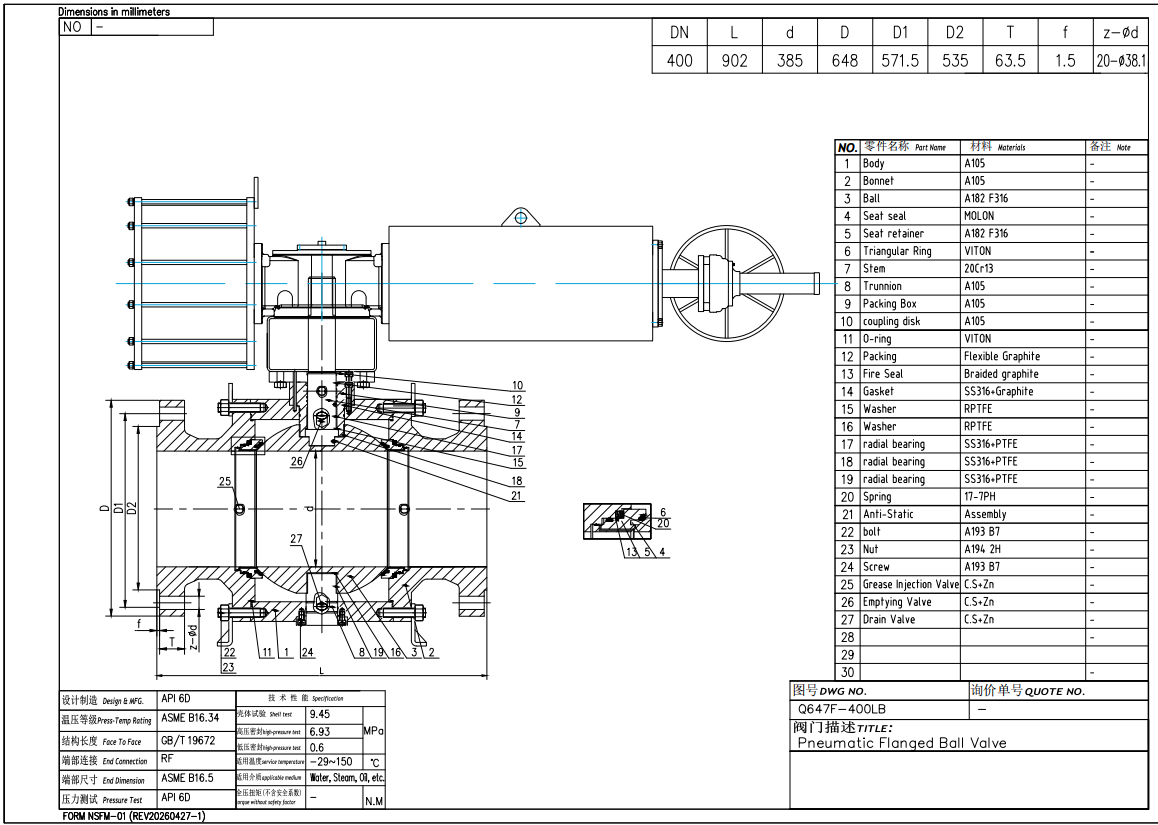

Parâmetros do produto

Descrição do projeto e recursos de engenharia

Conformidade com o padrão API 6D: Fabricado e testado estritamente de acordo com as especificações API 6D, ASME B16.34 e API 608. Cada dimensão é usinada com tolerâncias precisas, garantindo intercambialidade global e segurança absoluta durante a instalação e operação prolongada.

Design avançado de sede (DBB e DIB): Equipado com sedes independentes com mola que fornecem vedação simultânea a montante e a jusante, permitindo a funcionalidade clássica de bloqueio duplo e sangramento (DBB) para ventilação segura da cavidade. Para elevar ainda mais a segurança do isolamento da tubulação, oferecemos configurações de sede com duplo isolamento e sangria (DIB-1/DIB-2) e duplo efeito de pistão (DPE). Esses projetos de sede com alívio automático liberam automaticamente o excesso de pressão na cavidade causado pela expansão térmica, protegendo o corpo da válvula contra sobrepressão catastrófica.

Injeção de Selante de Emergência: Apresenta acessórios de injeção de selante secundário usinados com precisão para a haste e as sedes. No caso de pequenas marcas ou danos causados ​​por detritos nos anéis de vedação macios primários, as equipes de manutenção podem injetar compostos selantes especializados para restaurar instantaneamente a integridade da vedação sem interromper as operações da tubulação ou remover a válvula da linha.

Segurança abrangente e conformidade ambiental: Certificado pela API 607/API 6FA, o design à prova de fogo utiliza contato secundário de metal com metal para manter uma vedação segura mesmo se as sedes macias primárias forem destruídas pelo calor extremo. Mecanismos internos de aterramento fornecem descarga estática contínua. Além disso, a arquitetura incorpora uma haste anti-explosão – uma haste inserida internamente com um ombro de retenção que evita fisicamente a ejeção sob picos repentinos de pressão. Para aplicações de gases ácidos, os materiais cumprem rigorosamente as normas NACE MR0175, enquanto todo o conjunto é projetado para atender às normas API 641 de baixas emissões fugitivas, satisfazendo as exigências ambientais modernas.

Estrutural

1. Corpo da válvula em aço forjado O corpo é integralmente forjado a partir de barras de liga/aço carbono, sem porosidade de fundição ou defeitos de furos de areia. Alta resistência mecânica, bom desempenho de suporte de pressão para tubulações de processos críticos.

2. Esfera flutuante ou esfera montada em munhão opcional Disponível em esfera flutuante para tamanho pequeno-médio e esfera montada em munhão para serviço de alta pressão de tamanho grande. A sede com mola proporciona vedação bidirecional confiável. Função de duplo bloqueio e sangria DBB opcional para tipo munhão.

3. Conexão de extremidade flangeada RF/RJ As extremidades flangeadas estão em conformidade com ASME B16.5. Alta rigidez de conexão, fácil instalação, desmontagem e manutenção no local. Furo de porta completa e porta reduzida para seleção.

4. Conjunto de atuador pneumático à prova de explosão Equipado com atuador pneumático de quarto de volta à prova de explosão com certificação ATEX/Ex. Válvula solenóide à prova de explosão de suporte, interruptor de limite à prova de explosão. Adequado para ambientes perigosos de gases e vapores explosivos. Atuador de ação simples ou de dupla ação ou retorno por mola configurável.

5. Haste anti-explosão e estrutura antiestática A haste anti-explosão evita a ejeção da haste sob pressão interna. O dispositivo antiestático conduz a carga estática gerada entre a esfera e as sedes até o solo, evitando o risco de faísca estática.

6. Projeto de auto-alívio da cavidade do corpo Alivia a sobrepressão causada pela expansão térmica do meio preso dentro da cavidade da válvula, protegendo o corpo da válvula e os componentes de vedação.

7. Projeto e fabricação rigorosos da API 6D Projetado, fabricado e testado seguindo totalmente os requisitos da API 6D, incluindo teste de segurança contra incêndio, teste de pressão e teste de emissão fugitiva.

Vantagens

• Corpo de aço forjado: estrutura de grãos compacta, maior resistência e resistência à pressão em comparação com o corpo da válvula fundido, menos defeitos internos de material.

• Pacote pneumático completo à prova de explosão: operação segura em áreas perigosas inflamáveis ​​e explosivas, evita risco de fonte de ignição para instalações de petróleo e gás e petroquímicas.

• Em conformidade com o padrão API 6D, suporta desempenho à prova de fogo e requisitos de emissão fugitiva para pipelines de processos críticos.

• Operação pneumática rápida de um quarto de volta de 90 graus, controle liga-desliga automático remoto; o tipo de retorno por mola fornece proteção à prova de falhas quando o suprimento de ar falha.

• A haste antiestática e antiexplosão melhora a segurança intrínseca para meios perigosos.

• A conexão flangeada fornece uma junta de tubulação confiável, conveniente para instalação e revisão.

• Função DBB opcional para isolamento seguro e ventilação da cavidade durante a manutenção do equipamento.

• Ampla adaptabilidade para petróleo, gás natural, GLP e outros meios de processo inflamáveis.
