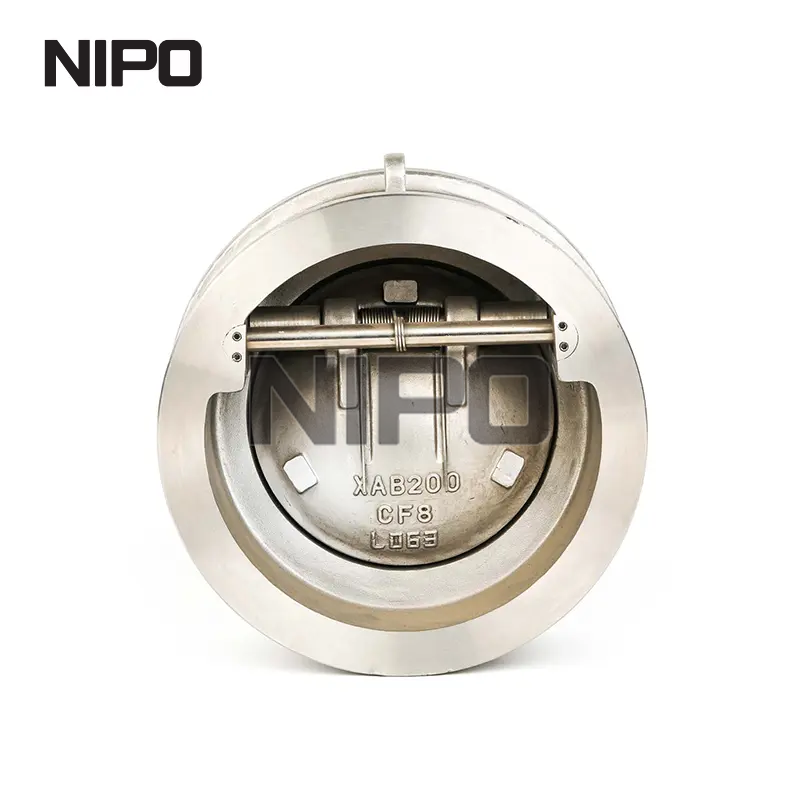

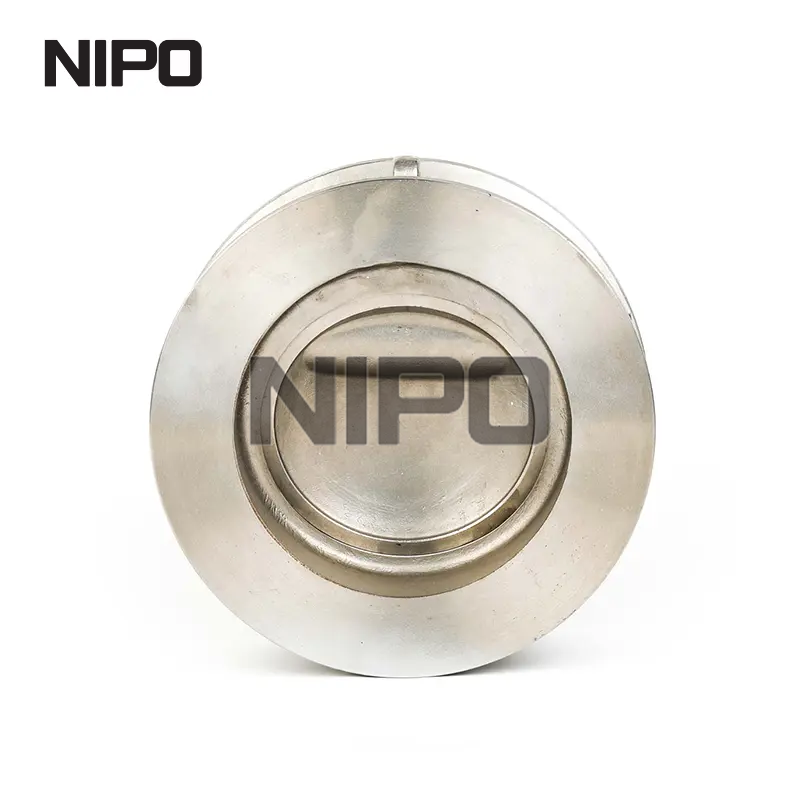

Válvula de retenção de disco inclinável tipo wafer sem retentor

A válvula de retenção wafer é aplicável para vários dutos com pressão nominal de PN1.0 Mpa ~ 42,0 Mpa, classe 150LB ~ 2500LB e diâmetro nominal de DN15 ~ 1200 mm, NPS 1/2-48 e temperatura de trabalho de -196 ~ 540 graus Celsius para ser usada para proteção contra refluxo médio. A seleção de diferentes materiais pode ser aplicada ao meio envolvendo água, vapor, óleos, ácido nítrico, acético, meio oxidante forte e uréia, etc.

1) Tamanho: 3' - 40'
2) Classe:150lbs - 900lbs

Padrões técnicos:
1) Projeto e fabricação:API 6D
2) Face a face:ANSI B16.10
3) Extremidade do flange:ANSI B16.5
4) Inspeção e teste: API 598

Materiais principais:
1) Corpo: CS/SS - WCB, WCA, WCC, A351, A744, 304, 304L, 316, 316L
2) Disco: Aço inoxidável - A351, 420S, S42000, 304, 304L, 316, 316L
3) Haste e superfície de vedação: A351, A744, 304, 304L, 316, 316L

Características do produto

Para API594
Face a face de acordo com ANSI B 16.10
Dimensão das extremidades do flange ANSI B 16.5/ANSI B 16.47
Testes de inspeção final para API598.

Materiais
Aço Carbono, Aço Inoxidável. Liga de aço, etc.

Proteção contra corrosão
Revestimento epóxi interno e externo

Temperatura aplicável: -196-540 matérias-primas diferentes para diferentes temperaturas de trabalho
Meio aplicável: Água, óleo, gás e outros meios de causticidade (matérias-primas diferentes para meios diferentes)
