Uma válvula de retenção hidráulica é o componente de controle direcional mais fundamental da indústria. Ele permite que o fluido flua livremente em uma direção enquanto bloqueia mecanicamente o fluxo reverso com vazamento próximo de zero. Embora muitas vezes apareça como um conector simples de duas portas em um esquema, sua função é crítica. Ele atua como a principal defesa contra falhas hidráulicas que podem danificar equipamentos caros ou comprometer a segurança.
Os riscos de ignorar a seleção da válvula de retenção são altos. Uma falha aqui não significa apenas uma máquina parada; muitas vezes leva a resultados catastróficos. Sem o isolamento adequado, a pressão de descarga pode forçar a bomba a funcionar para trás, quebrando a carcaça. Em aplicações de elevação, uma sede falha causa deformação do cilindro, permitindo que cargas pesadas deslizem para baixo involuntariamente. As rupturas das vedações e a geração de calor são subprodutos comuns de especificações inadequadas.
Entre os vários designs disponíveis, a Válvula de Retenção de Elevação se destaca como uma subcategoria de alta durabilidade projetada para ambientes de serviço severos. Ao contrário dos tipos padrão de esfera ou oscilação, que podem falhar sob alta turbulência, as válvulas de retenção de elevação proporcionam estabilidade guiada para sistemas de alta pressão. Este artigo explora os princípios de engenharia por trás dessas válvulas, desde o cálculo da pressão de abertura até a seleção de um fabricante qualificado de válvulas de retenção de elevação para aplicações industriais.
Isolamento de vazamento zero: Ao contrário das válvulas de carretel, as válvulas de retenção dependem da vedação da sede ao assento, oferecendo verdadeira retenção de carga sem desvio.
Proteção da bomba: A instalação de válvulas de retenção nas saídas da bomba evita rotação reversa e fraturas do alojamento causadas por picos de pressão (golpe de aríete).
Especificações da verificação de elevação: As válvulas de retenção de elevação utilizam um mecanismo de pistão/disco guiado, ideal para linhas verticais de alto ciclo e alta pressão, oferecendo durabilidade superior em relação às verificações de esfera.
O dimensionamento é importante: A seleção incorreta da “pressão de abertura” causa superaquecimento do sistema (muito alto) ou vibração da válvula (muito baixa).
No projeto do circuito hidráulico, a válvula de retenção não é apenas um conector; é um elemento lógico. Os engenheiros o utilizam para reforçar caminhos de fluxo, proteger componentes sensíveis e gerenciar zonas de pressão. Compreender suas funções principais ajuda a evitar erros comuns de projeto de circuitos.
Uma das distinções mais significativas em hidráulica é a diferença entre válvulas de carretel e válvulas de retenção em relação a vazamentos. As válvulas de carretel, comumente usadas para controle direcional, requerem uma folga específica entre o carretel e o furo para funcionar. Essa folga cria um caminho de vazamento interno inerente. Conseqüentemente, uma válvula de carretel não pode manter um cilindro hidráulico em uma posição fixa indefinidamente; a gravidade eventualmente empurrará o fluido através dessa folga, fazendo com que a carga se desloque.
As válvulas de retenção resolvem esse problema. Eles utilizam um design de assento para gatilho ou assento para esfera, onde o fechamento fica mais apertado à medida que a contrapressão aumenta. Este contato de metal com metal ou de metal com sede macia fornece uma vedação de 'vazamento zero'. Em aplicações carregadas por gravidade, como lanças de guindastes ou prensas hidráulicas, esse recurso evita o 'deslizamento do cilindro', garantindo que a carga permaneça exatamente onde você a posicionou.
A bomba hidráulica é o coração do sistema e a válvula de retenção é o seu escudo. A colocação de uma válvula de retenção na saída da bomba desempenha três funções de proteção distintas.
Bloqueio de pico de pressão: Quando um sistema para repentinamente ou uma válvula muda, ondas de choque (golpe de aríete) viajam para trás através do fluido. Esses picos podem atingir duas a três vezes a pressão do sistema. Uma válvula de retenção isola a carcaça da bomba dessas ondas prejudiciais, evitando fraturas da carcaça.
Anticavitação: Em sistemas onde a bomba está localizada acima do reservatório, a gravidade tenta drenar a linha de sucção quando a bomba para. Uma válvula de retenção mantém a linha preparada com fluido, evitando partidas a seco e o bloqueio de ar destrutivo que se segue.
Proteção de bomba paralela: Em configurações de múltiplas bombas, uma bomba geralmente opera enquanto outra fica em espera. Sem isolamento, a saída de alta pressão da bomba em funcionamento acionaria a bomba off-line, girando-a ao contrário e destruindo-a.
As válvulas de retenção também funcionam como elementos lógicos sensores de pressão em circuitos de bypass do resfriador. O óleo hidráulico torna-se altamente viscoso quando frio. Se você forçar óleo espesso e frio através de um trocador de calor delicado, a contrapressão poderá romper o núcleo.
Os engenheiros resolvem isso instalando uma válvula de retenção em paralelo com o resfriador. Esta válvula é especificada com uma alta pressão de abertura, normalmente 65 PSI ou superior. Durante uma partida a frio, a resistência no resfriador excede 65 PSI, forçando a abertura da válvula de retenção. O óleo desvia do refrigerador, protegendo-o contra danos. À medida que o óleo aquece e fica mais fino, a pressão cai, a válvula de retenção fecha e o fluxo é retomado através do resfriador.
Nem todas as válvulas de retenção lidam com o estresse da mesma forma. Embora a função permaneça a mesma, a mecânica interna determina a vida útil da válvula e a adequação para aplicações de alta pressão. A válvula de retenção de elevação é frequentemente a escolha do engenheiro para circuitos industriais rigorosos.

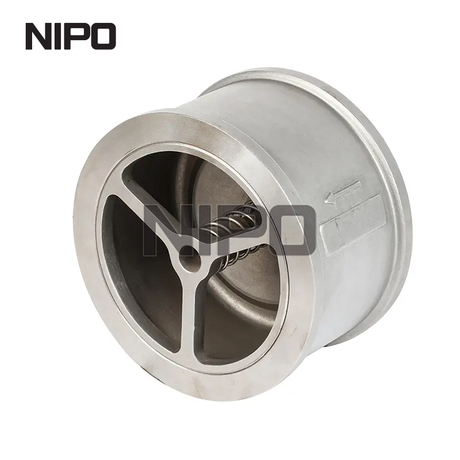

Uma válvula de retenção de elevação opera em um eixo linear. Ele apresenta um disco ou pistão guiado que “se levanta” verticalmente do assento quando a pressão de entrada supera a gravidade e a força da mola. A principal vantagem da engenharia aqui é o guia. Ao contrário de uma esfera flutuante, o pistão em uma válvula de retenção de elevação se move em uma linha reta e controlada.
Este mecanismo o torna o melhor caso de uso para linhas de alta pressão e alta velocidade. Em sistemas com mudanças rápidas de fluxo, a turbulência pode fazer com que uma bola flutuante gire e chacoalhe, danificando a sede. O pistão guiado de uma válvula de retenção de elevação resiste a essa turbulência, reassentando sempre com precisão.

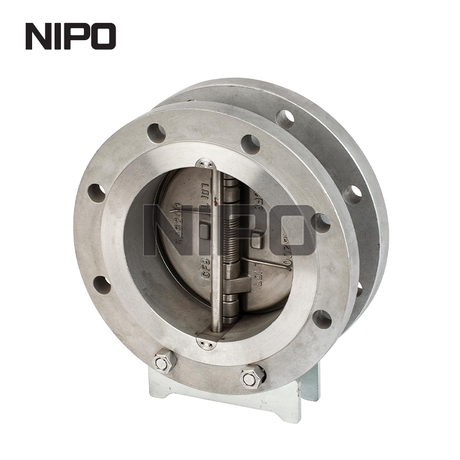

Para selecionar o componente certo, você deve comparar os atributos mecânicos dos três projetos comuns. A tabela abaixo descreve por que uma válvula de retenção de elevação geralmente supera alternativas mais simples em cenários de serviço pesado.
| Recurso esférica | Válvula de retenção de elevação | Válvula de retenção | Válvula de retenção oscilante |
|---|---|---|---|
| Mecanismo | O pistão/disco guiado eleva-se verticalmente. | A bola flutuante sai do assento. | O disco articulado abre. |
| Durabilidade | Alto: O movimento guiado evita o desgaste. | Médio: a bola pode girar/vibrar. | Baixo/Médio: Os pinos da dobradiça estão desgastados. |
| Queda de pressão | Médio (é possível maior pressão de fissuração). | Médio. | Baixo (caminho de fluxo completo). |
| Tempo de resposta | Rápido (curta distância de viagem). | Rápido. | Lento (viagem mais longa). |
| Melhor Aplicação | Serviço severo, vertical e de alta pressão. | Isolamento geral de baixa pressão. | Fluxo de baixa pressão e alto volume. |
A orientação é uma restrição crítica para válvulas de retenção de elevação. Como o mecanismo muitas vezes depende parcialmente da gravidade para recolocar o pistão, muitos projetos são instalações estritamente verticais de 'fluxo ascendente'. A instalação horizontal de uma válvula de retenção de elevação dependente da gravidade pode levar à falha, pois o pistão pode não centralizar-se na sede, causando vazamentos. No entanto, estão disponíveis modelos assistidos por mola que permitem a montagem horizontal. Verifique sempre o diagrama de instalação fornecido pelo fabricante para garantir que a pressão de revedação seja atendida.
A seleção de uma válvula de retenção de elevação envolve mais do que combinar tamanhos de porta. Você deve alinhar as especificações internas da válvula com a dinâmica do seu sistema para evitar superaquecimento e instabilidade.
A pressão de abertura é a pressão mínima a montante necessária para desencaixar o gatilho e permitir o início do fluxo. É uma especificação sutil que causa grandes dores de cabeça se for ignorada. Se a pressão de abertura for muito alta, o sistema desperdiça energia ao abrir a válvula, convertendo essa energia diretamente em calor.
Siga esta regra geral de seleção:
Fluxo padrão: Use uma pressão de abertura baixa (1–5 PSI). O objetivo é permitir o fluxo com resistência mínima para manter o sistema resfriado.
Lógica Bypass/Piloto: Use uma alta pressão de abertura (50–100 PSI). Nestes casos, a válvula atua como um pressostato, abrindo apenas quando condições específicas (como filtro entupido ou óleo frio) são atendidas.
O coeficiente de fluxo (Cv) determina quanto fluido pode passar pela válvula com uma queda de pressão específica. O subdimensionamento de uma válvula de retenção cria um gargalo. Esta restrição aumenta a velocidade do fluido, gerando calor excessivo e turbulência que pode corroer a sede da válvula. Por outro lado, o superdimensionamento pode ser igualmente perigoso. Se a vazão for muito baixa para uma válvula grande, o gatilho poderá não levantar completamente. Ele irá pairar perto do assento, abrindo e fechando rapidamente. Este fenômeno, conhecido como vibração, destrói a válvula rapidamente.
A construção física deve corresponder ao ambiente. Para a carroceria, o aço carbono é padrão para sistemas hidráulicos à base de óleo, mas o aço inoxidável é necessário para ambientes corrosivos ou fluidos água-glicol. A compatibilidade do selo é igualmente vital. As vedações Viton são preferidas para aplicações em altas temperaturas, enquanto Buna-N é padrão para óleos minerais em geral. Usar o material de vedação errado com ésteres de fosfato ou fluidos resistentes ao fogo fará com que as vedações inchem e travem a válvula.
Além da válvula de retenção de elevação padrão , os sistemas hidráulicos contam com configurações especializadas para lidar com requisitos complexos de lógica e segurança.
Uma válvula de retenção padrão é estritamente unidirecional. Uma válvula de retenção operada por piloto (PO), entretanto, permite fluxo reverso quando comandada. Possui uma porta piloto conectada a uma linha de pressão separada. Quando a pressão é aplicada a esta porta piloto, um pistão empurra o gatilho da válvula de retenção para abrir, permitindo que o fluido flua para trás.
Este componente é essencial para cilindros de dupla ação que devem manter uma carga na posição (como uma perna estabilizadora), mas também retrair quando o trabalho é concluído. A verificação PO bloqueia o fluido no cilindro até que o operador acione a alavanca de retração, enviando um sinal piloto para destravar a válvula.
As regulamentações de segurança geralmente exigem o uso de válvulas de ruptura de linha, também conhecidas como fusíveis de velocidade. Estas são válvulas de retenção especializadas que permanecem abertas durante a operação normal. Eles são projetados para fechar somente quando a velocidade do fluxo excede um limite específico, como quando uma mangueira hidráulica rompe. Se uma mangueira falhar em uma plataforma de elevação, o fluxo repentino de fluido faz com que a válvula feche imediatamente, evitando que a carga caia livremente.
As válvulas alternadoras atuam como portas lógicas 'OR' em circuitos hidráulicos. Eles têm duas portas de entrada e uma saída. Um pistão ou esfera flutuante dentro da válvula se move para bloquear a entrada de pressão mais baixa, permitindo que o fluido de pressão mais alta passe para a saída. Eles são frequentemente usados em circuitos de detecção de carga para comunicar a pressão de carga mais alta ao controlador da bomba.
A diferença entre um sistema confiável e um pesadelo de manutenção geralmente se resume à aquisição e instalação. Ao selecionar um fabricante de válvula de retenção de elevação , você deve olhar além do preço de catálogo.
A garantia de qualidade é fundamental para componentes de alta pressão. Você deve verificar os padrões de teste usados pelo fabricante. Eles realizam testes de vazamento 100% de acordo com padrões como ISO 5208 ou dependem de testes estatísticos em lote? Para aplicações críticas de segurança, os testes em lote são muitas vezes insuficientes.
A rastreabilidade é outro fator chave. Um fabricante respeitável pode fornecer Relatórios de Teste de Moinho (MTRs) para os materiais do corpo da válvula. Esta certificação prova que o aço atende às classificações de pressão e temperatura exigidas. Além disso, procure recursos de personalização. As opções de catálogo genérico podem não oferecer a taxa de mola específica necessária para um circuito de bypass térmico. Um fabricante capaz de ajustar as taxas de mola garante que seu sistema funcione exatamente como projetado.
Mesmo as melhores válvulas falham se instaladas incorretamente. Um dos problemas mais comuns é a vibração das válvulas. Isso geralmente é causado pelo superdimensionamento da válvula ou pelo fluxo insuficiente para mantê-la totalmente aberta. Se você ouvir um zumbido ou martelo, investigue a vazão. A solução pode envolver alterar a taxa da mola ou reduzir o tamanho da válvula para garantir que o gatilho levante firmemente contra o batente.
A filtragem também não é negociável. Como as válvulas de retenção dependem de uma vedação metal-metal ou precisa e macia, uma única partícula de contaminação pode impedir o fechamento total. Isso quebra a garantia de “vazamento zero” e permite desvios. Finalmente, sempre verifique a orientação. Embora algumas válvulas de elevação sejam versáteis, muitas são projetadas especificamente para fluxo vertical. Instalá-los horizontalmente sem assistência de mola levará à falha operacional imediata.
As válvulas de retenção atuam como guardiãs da saúde hidráulica. Eles equilibram a simples necessidade de controle direcional com a tarefa crítica de proteção da bomba e retenção de carga. Embora as válvulas de retenção de esfera possam ser suficientes para isolamento geral de baixa pressão, muitas vezes elas não possuem a robustez necessária para ciclos industriais severos.
Para linhas de alta pressão, instalações verticais ou sistemas propensos a choques, a válvula de retenção de elevação é a escolha de engenharia não negociável. Seu mecanismo guiado oferece durabilidade superior e reassentamento preciso, reduzindo significativamente o Custo Total de Propriedade (TCO), reduzindo o tempo de inatividade e a substituição de componentes. Antes de adquirir sua próxima válvula, calcule a queda de pressão e a velocidade de fluxo esperadas. Selecionar o componente certo agora evita falhas catastróficas posteriormente.
R: A principal diferença está no mecanismo de movimento. Uma válvula de retenção oscilante usa um disco articulado que se abre, o que é adequado para pressões mais baixas e fluxo geral. Uma válvula de retenção de elevação usa um pistão ou disco guiado que se eleva verticalmente da sede. Este mecanismo de elevação vertical permite que a válvula lide com pressões muito mais altas, ciclos rápidos e turbulência sem os problemas de desgaste associados aos pinos das dobradiças ou às esferas giratórias.
R: Se a pressão de abertura for selecionada muito alta para uma linha de fluxo padrão, o sistema deverá trabalhar mais para abrir a válvula. Esta energia desperdiçada é convertida diretamente em calor, o que aumenta a temperatura do fluido hidráulico. O calor excessivo reduz a viscosidade do fluido, degrada as vedações e diminui a eficiência geral do sistema hidráulico.
R: Depende do design específico. As válvulas de retenção de elevação tradicionais dependem da gravidade para recolocar o pistão e são estritamente para instalação vertical com fluxo ascendente. No entanto, muitas válvulas de retenção de elevação modernas são equipadas com molas que forçam o pistão de volta à sede. Esses modelos assistidos por mola geralmente podem ser instalados horizontalmente. Você deve sempre verificar as especificações do fabricante da válvula de retenção de elevação para confirmar.
R: Um ruído de martelada ou zumbido geralmente indica 'vibração'. Isso acontece quando a válvula é superdimensionada para a vazão, fazendo com que o gatilho abra e feche rapidamente porque não há fluxo suficiente para mantê-la totalmente aberta. Também pode ser causado por “golpe de aríete”, onde rápidas reversões de fluxo criam ondas de choque. Ajustar a viscosidade ou mudar para uma válvula com uma taxa de mola diferente pode resolver isso.
R: Não. Uma válvula de retenção é um dispositivo binário; está totalmente aberto ou totalmente fechado (ligado/desligado). Uma válvula de contrapeso é um dispositivo de controle de pressão que fornece resistência modulada. As válvulas de contrapeso são usadas para controlar cargas excessivas (como um guindaste baixando um peso) suavemente, evitando que a carga acelere mais rápido do que a bomba pode fornecer óleo.
